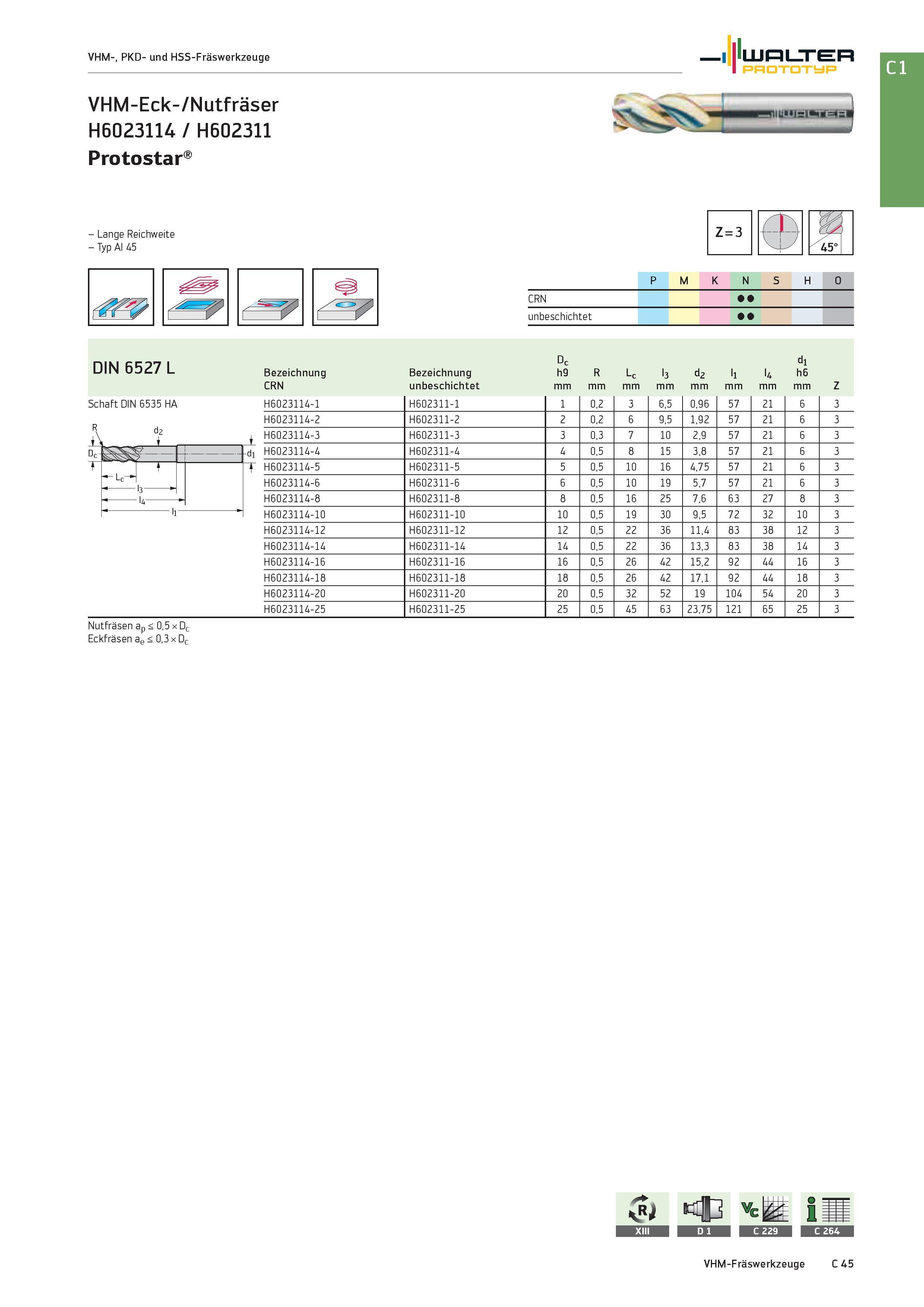

VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H6023114 / H602311 Protostar Walter Prototyp Lange Reichweite - Typ Al 45 Z = 3 P M S N K H O CRN unbeschichtet DIN 6527 L Schaft DIN 6535 HA d1 Bezeichnung Bezeichnung h9 R Lc l3 d2 l1 l4 h6 CRN unbeschichtet mm Z H6023114-1 H602311-1 1 0,2 3 6,5 0,96 57 21 6 3 H6023114-2 H602311-2 2 0,2 6 9,5 1,92 57 21 6 3 H6023114-3 H602311-3 3 0,3 7 10 2,9 57 21 6 3 H6023114-4 H602311-4 4 0,5 8 15 3,8 57 21 6 3 H6023114-5 H602311-5 5 0,5 10 16 4,75 57 21 6 3 H6023114-6 H602311-6 6 0,5 10 19 5,7 57 21 6 3 H6023114-8 H602311-8 8 0,5 16 25 7,6 63 27 8 3 H6023114-10 H602311-10 10 0,5 19 30 9,5 72 32 10 3 H6023114-12 H602311-12 12 0,5 22 36 11,4 83 38 12 3 H6023114-14 H602311-14 14 0,5 22 36 13,3 83 38 14 3 H6023114-16 H602311-16 16 0,5 26 42 15,2 92 44 16 3 H6023114-18 H602311-18 18 0,5 26 42 17,1 92 44 18 3 H6023114-20 H602311-20 20 0,5 32 52 19 104 54 20 3 H6023114-25 H602311-25 25 0,5 45 63 23,75 121 65 25 3 Eckfräsen ae < 0,3 x Dc D c Nutfräsen ap < 0,5 x D
