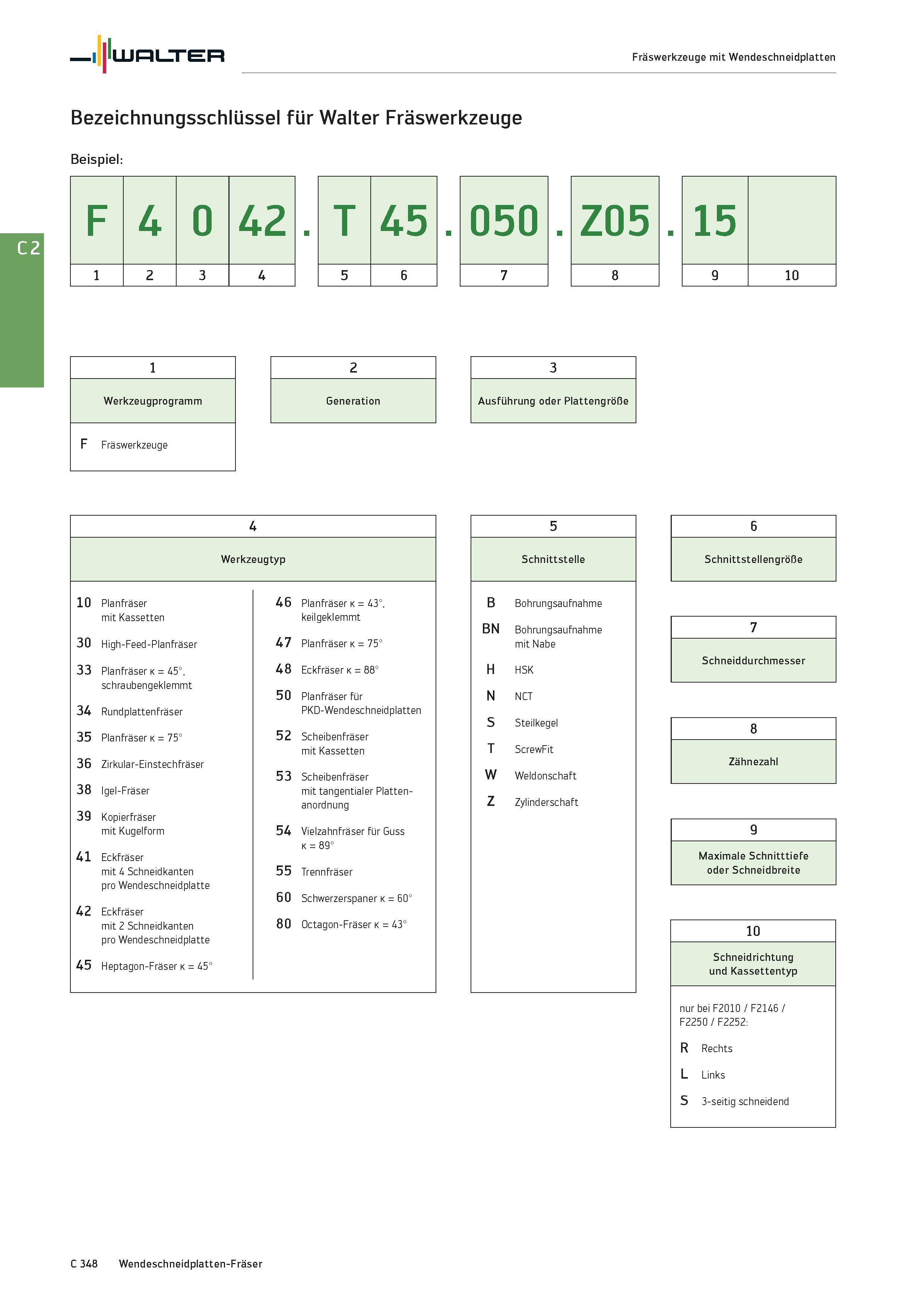

Walter Fräswerkzeuge mit Wendeschneidplatten Bezeichnungsschlüssel für Walter Fräswerkzeuge Beispiel: F 4 0 42 T 45 Werkzeugprogramm F Fräswerkzeuge 2 3 Generation Ausführung oder Plattengröße 3 5 4 Werkzeugtyp 10 Planfräser 46 Planfräser k = 43°, mit Kassetten keilgeklemmt 30 High-Feed-Planfräser 47 Planfräser k = 75° 33 Planfräser k = 45°, 48 Eckfräser k = 88° schraubengeklemmt 50 Planfräser für 34 Rundplattenfräser PKD-Wendeschneidplatten 35 Planfräser k = 75° 52 Scheibenfräser mit Kassetten 36 Zirkular-Einstechfräser 53 Scheibenfräser 38 Igel-Fräser mit tangentialer Platten- anordnung 39 Kopierfräser mit Kugelform 54 Vielzahnfräser für Guss 9° 8 = K 41 Eckfräser mit 4 Schneidkanten 55 Trennfräser pro Wendeschneidplatte 60 Schwerzerspaner k = 60° 42 Eckfräser mit 2 Schneidkanten 80 Octagon-Fräser k = 43° pro Wendeschneidplatte 45 Heptagon-Fräser k = 45° 5 Schnittstelle B Bohrungsaufnahme BN Bohrungsaufnahme mit Nabe H HSK N NCT S Steilkegel T ScrewFit W Weldonschaft Z Zylinderschaft 10 Schneidrichtung und Kassettentyp nur beiF2010 / F2146/ F2250 / F2252: R Rechts L Links S 3-seitig schneidend 6 Schnittstellengröße 7 Schneiddurchmesser 8 Zähnezahl 9 Maximale Schnitttiefe oder Schneidbreite C 348 Wendeschneidplatten-Fräser
