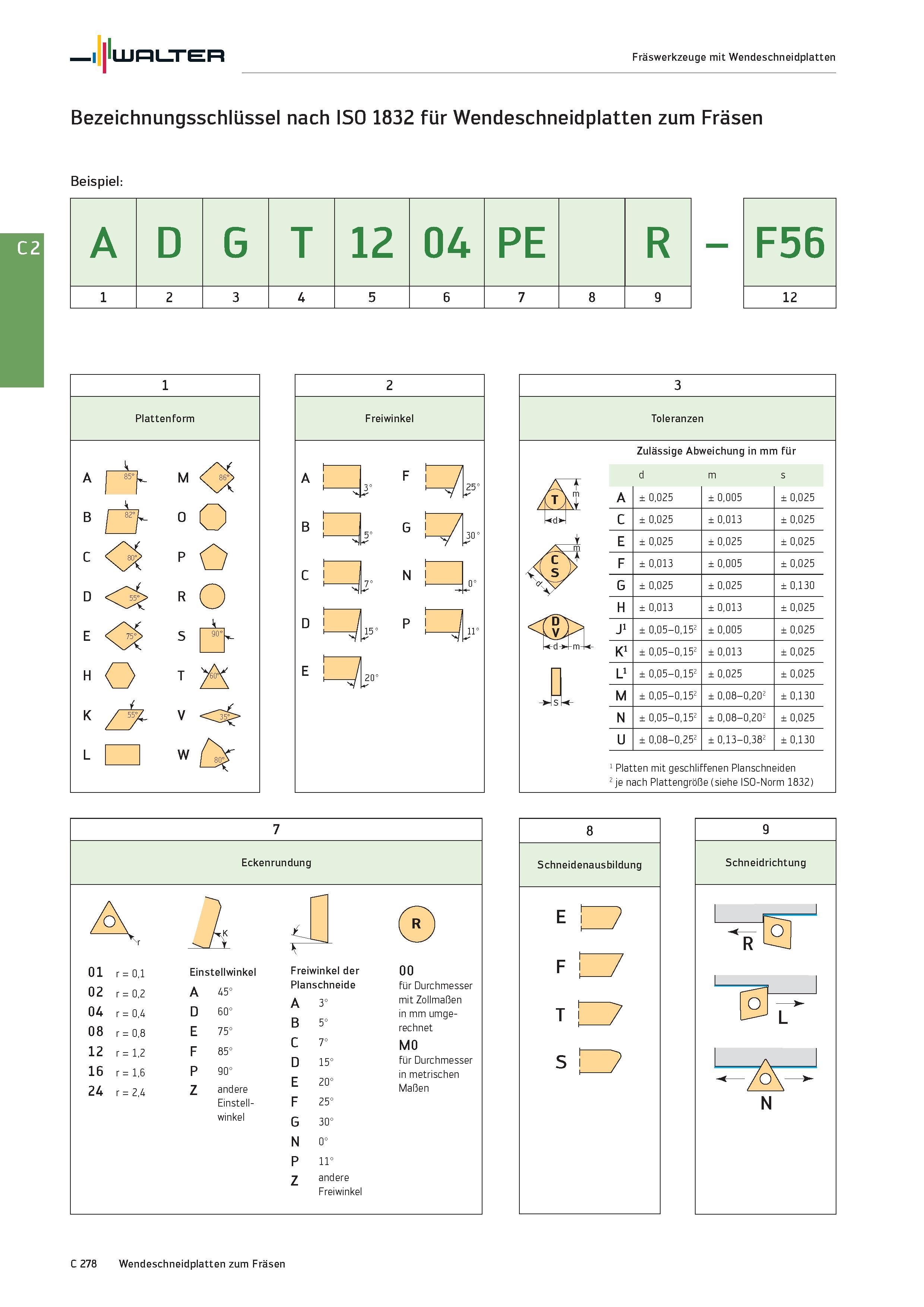

Walter Fräswerkzeuge mit Wendeschneidplatten Bezeichnungsschlüssel nach ISO 1832 für Wendeschneidplatten zum Fräsen Beispiel: A D G T 12 04 PE R 5 6 7 8 9 Toleranzen Zulässige Abweichung in mm für d m s A ± 0,025 ± 0,005 ± 0,025 C ± 0,025 ± 0,013 ± 0,025 E ± 0,025 ± 0,025 ± 0,025 F ± 0,013 ± 0,005 ± 0,025 G ± 0,025 ± 0,025 ± 0,130 H ± 0,013 ± 0,013 ± 0,025 J1 ± 0,05 0,152 ± 0,005 ± 0,025 K1 ± 0,05 0,152 ± 0,013 ± 0,025 L1 ± 0,05 0,152 ± 0,025 ± 0,025 M ± 0,05 0,152 ± 0,08-0,202 ± 0,130 N ± 0,05 0,152 ± 0,08-0,202 ± 0,025 U ± 0,08 0,252 ± 0,13 0,382 ± 0,130 1 Platten mit geschliffenen Planschneiden 2 je nach Plattengröße (siehe ISO-Norm 1832) 3 s Eckenrundung 01 r = 0,1 Einstellwinkel 02 r = 0,2 A 45° 04 r = 0,4 D 0° 6 08 r = 0,8 E 75° 12 r = 1,2 F 85° 16 r = 1,6 P 0° 9 24 r = 2,4 Z andere Einstell- winkel Freiwinkel der Planschneide A 3° B 5° 7° 15° 20° 25° 30° 0° 11° andere Freiwinkel C D E F G N P Z 00 für Durchmesser mit Zollmaßen in mm umgerechnet M0 für Durchmesser in metrischen Maßen 7 R C 278 Wendeschneidplatten zum Fräsen
