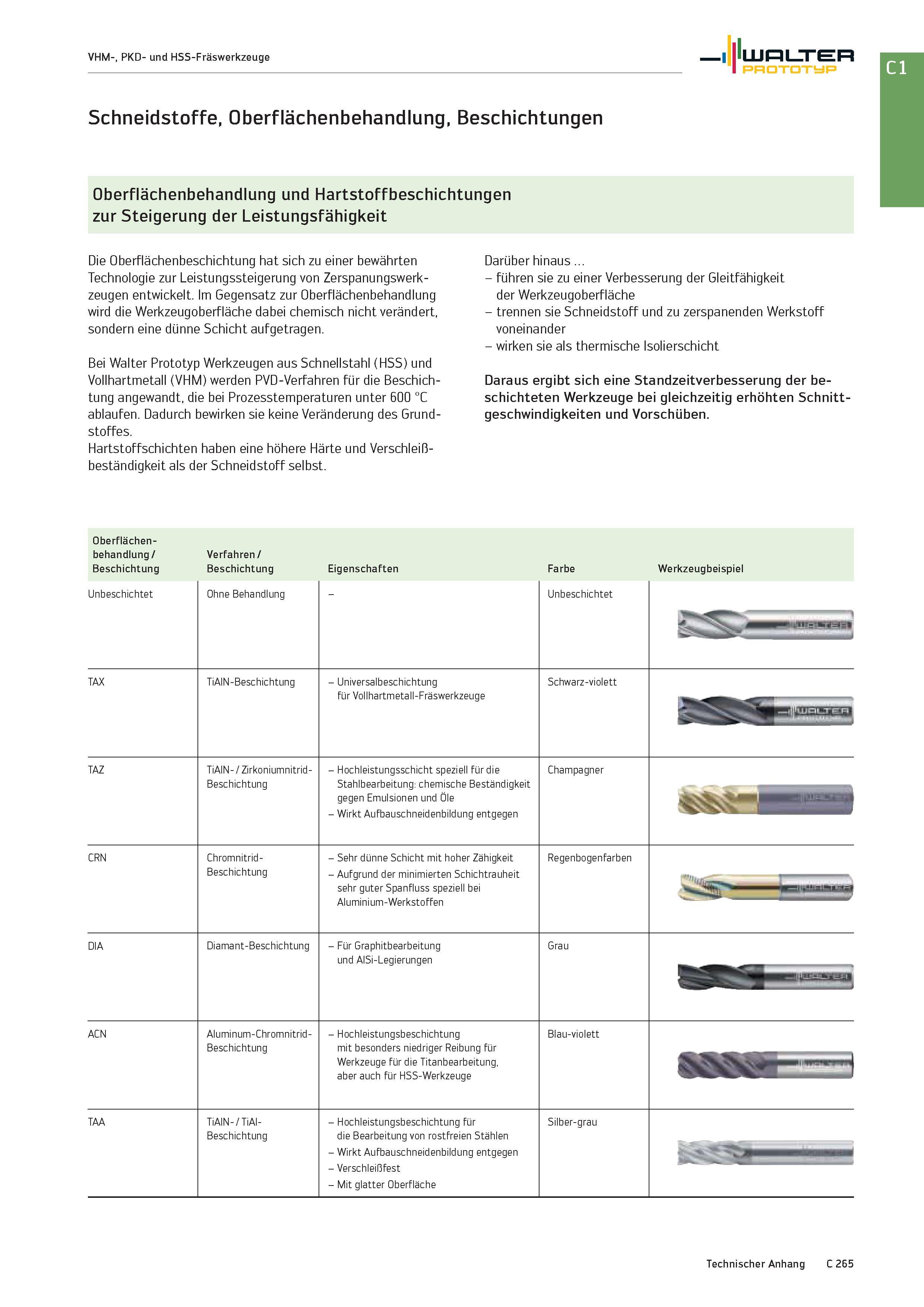

VHM-, PKD- und HSS-Fräswerkzeuge Walter Prototyp Schneidstoffe, Oberflächenbehandlung, Beschichtungen Oberflächenbehandlung und Hartstoffbeschichtungen zur Steigerung der Leistungsfähigkeit Die Oberflächenbeschichtung hat sich zu einer bewährten Technologie zur Leistungssteigerung von Zerspanungswerkzeugen entwickelt. Im Gegensatz zur Oberflächenbehandlung wird die Werkzeugoberfläche dabei chemisch nicht verändert, sondern eine dünne Schicht aufgetragen. Bei Walter Prototyp Werkzeugen aus Schnellstahl (HSS) und Vollhartmetall (VHM) werden PVD-Verfahren für die Beschichtung angewandt, die bei Prozesstemperaturen unter 600 °C ablaufen. Dadurch bewirken sie keine Veränderung des Grundstoffes. Hartstoffschichten haben eine höhere Härte und Verschleißbeständigkeit als der Schneidstoff selbst. Darüber hinaus - führen sie zu einer Verbesserung der Gleitfähigkeit der Werkzeugoberfläche - trennen sie Schneidstoff und zu zerspanenden Werkstoff voneinander - wirken sie als thermische Isolierschicht Daraus ergibt sich eine Standzeitverbesserung der beschichteten Werkzeuge bei gleichzeitig erhöhten Schnitt geschwindigkeiten und Vorschüben. Oberflächen- behandlung / Verfahren / Beschichtung Beschichtung Eigenschaften Farbe Werkzeugbeispiel Unbeschichtet Ohne Behandlung Unbeschichtet TAX TiAlN-Beschichtung - Universalbeschichtung für Vollhartmetall-Fräswerkzeuge Schwarz-violett TAZ TiAlN- / ZirkoniumnitridBeschichtung - Hochleistungsschicht speziell für die Stahlbearbeitung: chemische Beständigkeit gegen Emulsionen und Öle - Wirkt Aufbauschneidenbildung entgegen Champagner CRN Chromnitrid- Beschichtung - Sehr dünne Schicht mit hoher Zähigkeit - Aufgrund der minimierten Schichtrauheit sehr guter Spanfluss speziell bei Aluminium-Werkstoffen Regenbogenfarben DIA Diamant-Beschichtung - Für Graphitbearbeitung und AlSi-Legierungen Grau ACN Aluminum-Chromnitrid- Beschichtung - Hochleistungsbeschichtung mit besonders niedriger Reibung für Werkzeuge für die Titanbearbeitung, aber auch für HSS-Werkzeuge Blau-violett TAA TiAlN- / TiAl-Beschichtung - Hochleistungsbeschichtung für die Bearbeitung von rostfreien Stählen - Wirkt Aufbauschneidenbildung entgegen - Verschleißfest - Mit glatter Oberfläche Silber-grau Technischer Anhang C 265
