1962 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C250

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C250 1962 DEU Lab2u

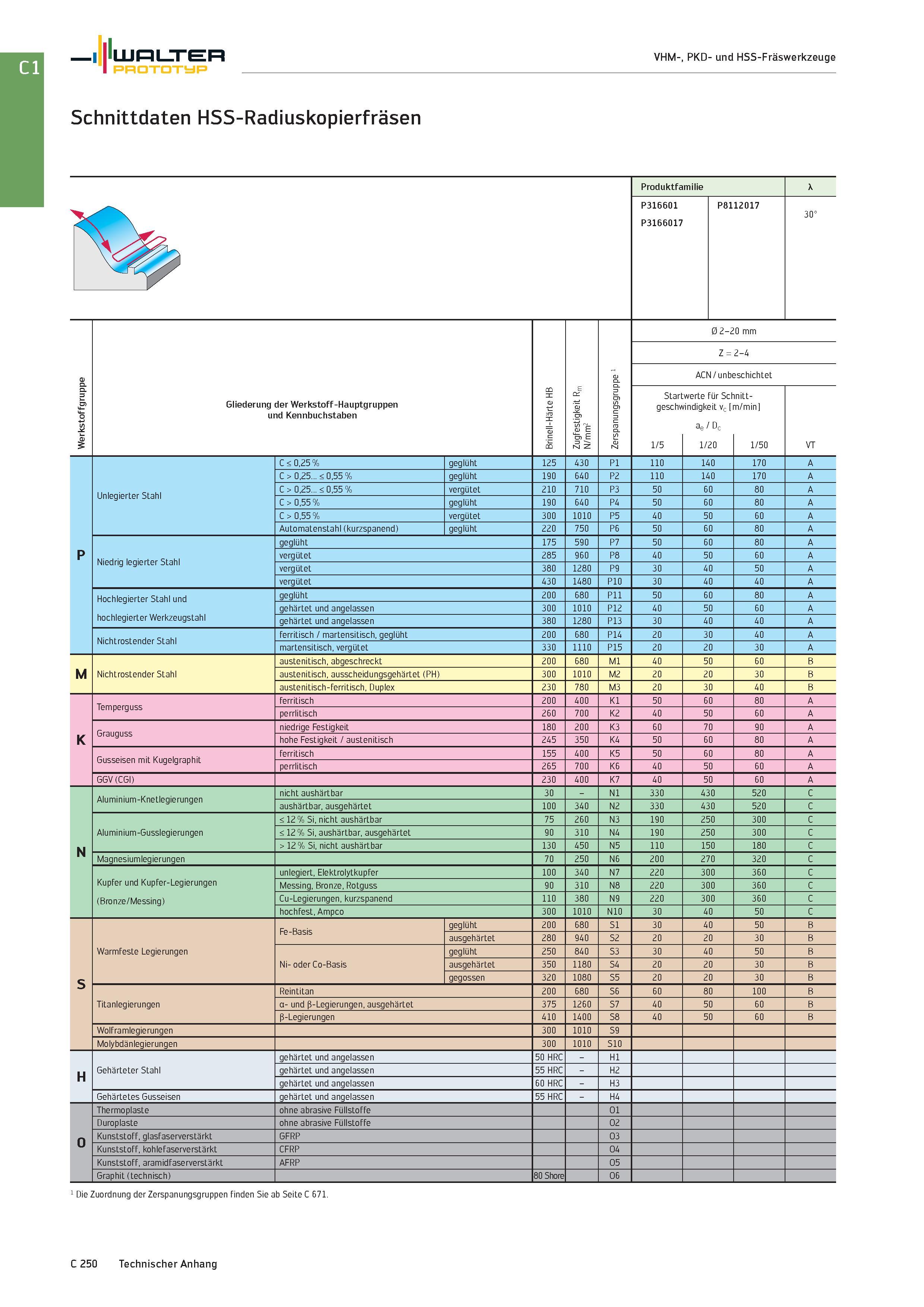

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge Schnittdaten HSS-Radiuskopierfräsen Produktfamilie X 5 P316601 P3166017 P8112017 30° Werkstoffgruppe Gliederung der Werkstoff-Hauptgruppen und Kennbuchstaben Brinell-Härte HB Zugfestigkeit Rm N/mm2 Zerspanungsgruppe 1 0 2-20 mm Z = 2-4 ACN / unbeschichtet Star geschv 1/5 werte für Sch indigkeit Vc ae / Dc 1/20 nitt- m/min 1/50 VT p Unlegierter Stahl C < 0,25 % geglüht 125 430 P1 110 140 170 A C > 0,25... < 0,55 % geglüht 190 640 P2 110 140 170 A C > 0,25... < 0,55 % vergütet 210 710 P3 50 60 80 A C > 0,55 % geglüht 190 640 P4 50 60 80 A C > 0,55 % vergütet 300 1010 P5 40 50 60 A Automatenstahl (kurzspanend) geglüht 220 750 P6 50 60 80 A Niedrig legierter Stahl geglüht 175 590 P7 50 60 80 A vergütet 285 960 P8 40 50 60 A vergütet 380 1280 P9 30 40 50 A vergütet 430 1480 P10 30 40 40 A Hochlegierter Stahl und hochlegierter Werkzeugstahl geglüht 200 680 P11 50 60 80 A gehärtet und angelassen 300 1010 P12 40 50 60 A gehärtet und angelassen 380 1280 P13 30 40 40 A Nichtrostender Stahl ferritisch / martensitisch, geglüht 200 680 P14 20 30 40 A martensitisch, vergütet 330 1110 P15 20 20 30 A M Nichtrostender Stahl austenitisch, abgeschreckt 200 680 M1 40 50 60 B austenitisch, ausscheidungsgehärtet (PH) 300 1010 M2 20 20 30 B austenitisch-ferritisch, Duplex 230 780 M3 20 30 40 B K Temperguss ferritisch 200 400 K1 50 60 80 A perrlitisch 260 700 K2 40 50 60 A Grauguss niedrige Festigkeit 180 200 K3 60 70 90 A hohe Festigkeit / austenitisch 245 350 K4 50 60 80 A Gusseisen mit Kugelgraphit ferritisch 155 400 K5 50 60 80 A perrlitisch 265 700 K6 40 50 60 A GGV (CGI) 230 400 K7 40 50 60 A N Aluminium-Knetlegierungen nicht aushärtbar 30 - N1 330 430 520 C aushärtbar, ausgehärtet 100 340 N2 330 430 520 C Aluminium-Gusslegierungen < 12 % Si, nicht aushärtbar 75 260 N3 190 250 300 C < 12 % Si, aushärtbar, ausgehärtet 90 310 N4 190 250 300 C > 12 % Si, nicht aushärtbar 130 450 N5 110 150 180 C Magnesiumlegierungen 70 250 N6 200 270 320 C Kupfer und Kupfer-Legierungen (Bronze/Messing) unlegiert, Elektrolytkupfer 100 340 N7 220 300 360 C Messing, Bronze, Rotguss 90 310 N8 220 300 360 C Cu-Legierungen, kurzspanend 110 380 N9 220 300 360 C hochfest, Ampco 300 1010 N10 30 40 50 C S Warmfeste Legierungen Fe-Basis geglüht 200 680 S1 30 40 50 B ausgehärtet 280 940 S2 20 20 30 B Ni- oder Co-Basis geglüht 250 840 S3 30 40 50 B ausgehärtet 350 1180 S4 20 20 30 B gegossen 320 1080 S5 20 20 30 B Titanlegierungen Reintitan 200 680 S6 60 80 100 B a- und ß-Legierungen, ausgehärtet 375 1260 S7 40 50 60 B ß-Legierungen 410 1400 S8 40 50 60 B Wolframlegierungen 300 1010 S9 Molybdänlegierungen 300 1010 S10 H Gehärteter Stahl gehärtet und angelassen 50 HRC - H1 gehärtet und angelassen 55 HRC - H2 gehärtet und angelassen 60 HRC - H3 Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 O Thermoplaste ohne abrasive Füllstoffe O1 Duroplaste ohne abrasive Füllstoffe O2 Kunststoff, glasfaserverstärkt GFRP O3 Kunststoff, kohlefaserverstärkt CFRP O4 Kunststoff, aramidfaserverstärkt AFRP O5 Graphit (technisch) 80 Shore O6 1 Die Zuordnung der Zerspanungsgruppen finden Sie ab Seite C 671. C 250 Technischer Anhang
