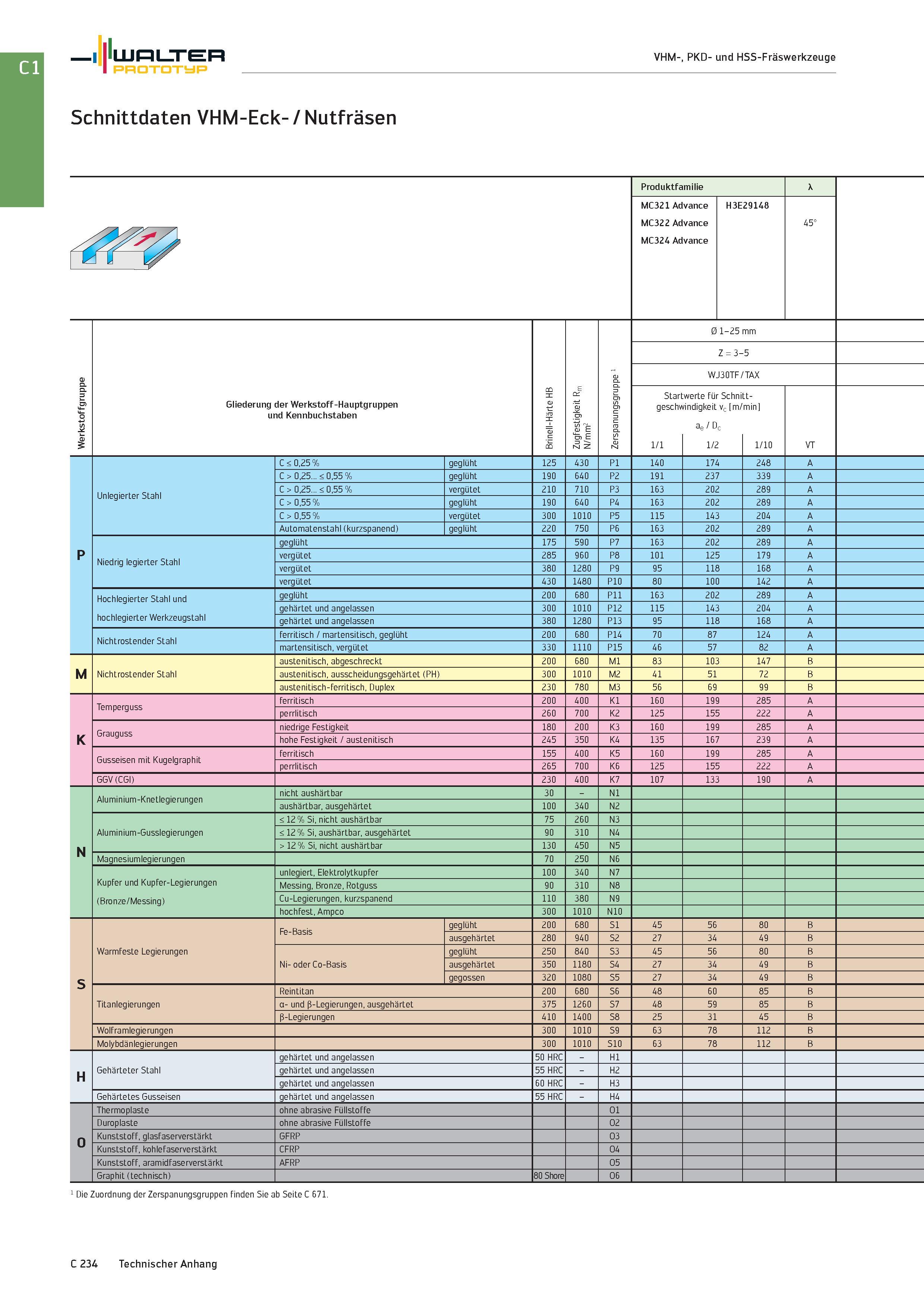

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge Schnittdaten VHM-Eck- / Nutfräsen Produktfamilie X MC321 Advance MC322 Advance MC324 Advance H3E29148 45° Werkstoffgruppe Gliederung der Werkstoff-Hauptgruppen und Kennbuchstaben Brinell-Härte HB Zugfestigkeit Rm N/mm2 Zerspanungsgruppe 1 0 1-25 mm Z = 3-5 WJ30TF / TAX Star geschv 1/1 werte für Schn indigkeit Vc m/ ae / Dc 1/2 tt- min 1/10 VT p Unlegierter Stahl C < 0,25 % geglüht 125 430 P1 140 174 248 A C > 0,25... < 0,55 % geglüht 190 640 P2 191 237 339 A C > 0,25... < 0,55 % vergütet 210 710 P3 163 202 289 A C > 0,55 % geglüht 190 640 P4 163 202 289 A C > 0,55 % vergütet 300 1010 P5 115 143 204 A Automatenstahl (kurzspanend) geglüht 220 750 P6 163 202 289 A Niedrig legierter Stahl geglüht 175 590 P7 163 202 289 A vergütet 285 960 P8 101 125 179 A vergütet 380 1280 P9 95 118 168 A vergütet 430 1480 P10 80 100 142 A Hochlegierter Stahl und hochlegierter Werkzeugstahl geglüht 200 680 P11 163 202 289 A gehärtet und angelassen 300 1010 P12 115 143 204 A gehärtet und angelassen 380 1280 P13 95 118 168 A Nichtrostender Stahl ferritisch / martensitisch, geglüht 200 680 P14 70 87 124 A martensitisch, vergütet 330 1110 P15 46 57 82 A M Nichtrostender Stahl austenitisch, abgeschreckt 200 680 M1 83 103 147 B austenitisch, ausscheidungsgehärtet (PH) 300 1010 M2 41 51 72 B austenitisch-ferritisch, Duplex 230 780 M3 56 69 99 B K Temperguss ferritisch 200 400 K1 160 199 285 A perrlitisch 260 700 K2 125 155 222 A Grauguss niedrige Festigkeit 180 200 K3 160 199 285 A hohe Festigkeit / austenitisch 245 350 K4 135 167 239 A Gusseisen mit Kugelgraphit ferritisch 155 400 K5 160 199 285 A perrlitisch 265 700 K6 125 155 222 A GGV (CGI) 230 400 K7 107 133 190 A N Aluminium-Knetlegierungen nicht aushärtbar 30 - N1 aushärtbar, ausgehärtet 100 340 N2 Aluminium-Gusslegierungen < 12 % Si, nicht aushärtbar 75 260 N3 < 12 % Si, aushärtbar, ausgehärtet 90 310 N4 > 12 % Si, nicht aushärtbar 130 450 N5 Magnesiumlegierungen 70 250 N6 Kupfer und Kupfer-Legierungen (Bronze/Messing) unlegiert, Elektrolytkupfer 100 340 N7 Messing, Bronze, Rotguss 90 310 N8 Cu-Legierungen, kurzspanend 110 380 N9 hochfest, Ampco 300 1010 N10 S Warmfeste Legierungen Fe-Basis geglüht 200 680 S1 45 56 80 B ausgehärtet 280 940 S2 27 34 49 B Ni- oder Co-Basis geglüht 250 840 S3 45 56 80 B ausgehärtet 350 1180 S4 27 34 49 B gegossen 320 1080 S5 27 34 49 B Titanlegierungen Reintitan 200 680 S6 48 60 85 B a- und ß-Legierungen, ausgehärtet 375 1260 S7 48 59 85 B ß-Legierungen 410 1400 S8 25 31 45 B Wolframlegierungen 300 1010 S9 63 78 112 B Molybdänlegierungen 300 1010 S10 63 78 112 B H Gehärteter Stahl gehärtet und angelassen 50 HRC - H1 gehärtet und angelassen 55 HRC - H2 gehärtet und angelassen 60 HRC - H3 Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 O Thermoplaste ohne abrasive Füllstoffe O1 Duroplaste ohne abrasive Füllstoffe O2 Kunststoff, glasfaserverstärkt GFRP O3 Kunststoff, kohlefaserverstärkt CFRP O4 Kunststoff, aramidfaserverstärkt AFRP O5 Graphit (technisch) 80 Shore O6 1 Die Zuordnung der Zerspanungsgruppen finden Sie ab Seite C 671. C 234 Technischer Anhang
