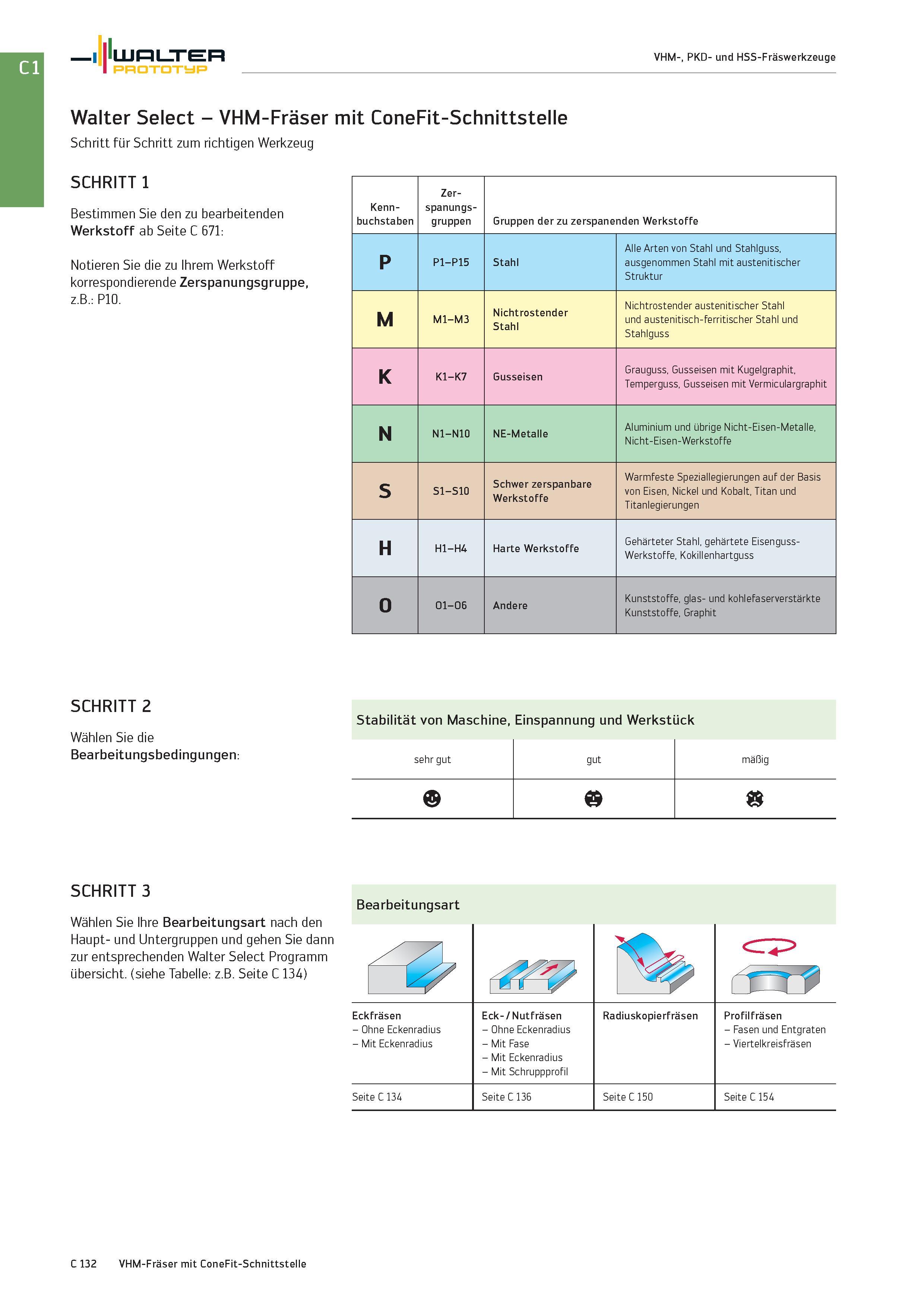

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge Walter Select - VHM-Fräser mit ConeFit-Schnittstelle Schritt für Schritt zum richtigen Werkzeug SCHRITT 1 Bestimmen Sie den zu bearbeitenden Werkstoff ab Seite C 671: Notieren Sie die zu Ihrem Werkstoff korrespondierende Zerspanungsgruppe, z.B.: P10. Kenn- buchstaben Zer- spanungs- gruppen Gruppen der zu zerspanenden Werkstoffe P P1-P15 Stahl Alle Arten von Stahl und Stahlguss, ausgenommen Stahl mit austenitischer Struktur M M1-M3 Nichtrostender Stahl Nichtrostender austenitischer Stahl und austenitisch-ferritischer Stahl und Stahlguss K K1-K7 Gusseisen Grauguss, Gusseisen mit Kugelgraphit, Temperguss, Gusseisen mit Vermiculargraphit N N1-N10 NE-Metalle Aluminium und übrige Nicht-Eisen-Metalle, Nicht-Eisen-Werkstoffe S S1-S10 Schwer zerspanbare Werkstoffe Warmfeste Speziallegierungen auf der Basis von Eisen, Nickel und Kobalt, Titan und Titanlegierungen H H1-H4 Harte Werkstoffe Gehärteter Stahl, gehärtete EisengussWerkstoffe, Kokillenhartguss O O1-O6 Andere Kunststoffe, glas- und kohlefaserverstärkte Kunststoffe, Graphit SCHRITT 2 Wählen Sie die Bearbeitungsbedingungen: Stabilität von Maschine, Einspannung und Werkstück sehr gut gut mäßig c SCHRITT 3 Wählen Sie Ihre Bearbeitungsart nach den Haupt- und Untergruppen und gehen Sie dann zur entsprechenden Walter Select Programm Übersicht. (siehe Tabelle: z.B. Seite C 134) Bearbeitungsart Eckfräsen - Ohne Eckenradius - Mit Eckenradius Seite C 134 Eck- / Nutfräsen - Ohne Eckenradius - Mit Fase - Mit Eckenradius - Mit Schruppprofil Seite C 136 Radiuskopierfräsen Seite C 150 Profilfräsen - Fasen und Entgraten - Viertelkreisfräsen Seite C 154 C 132 VHM-Fräser mit ConeFit-Schnittstelle
