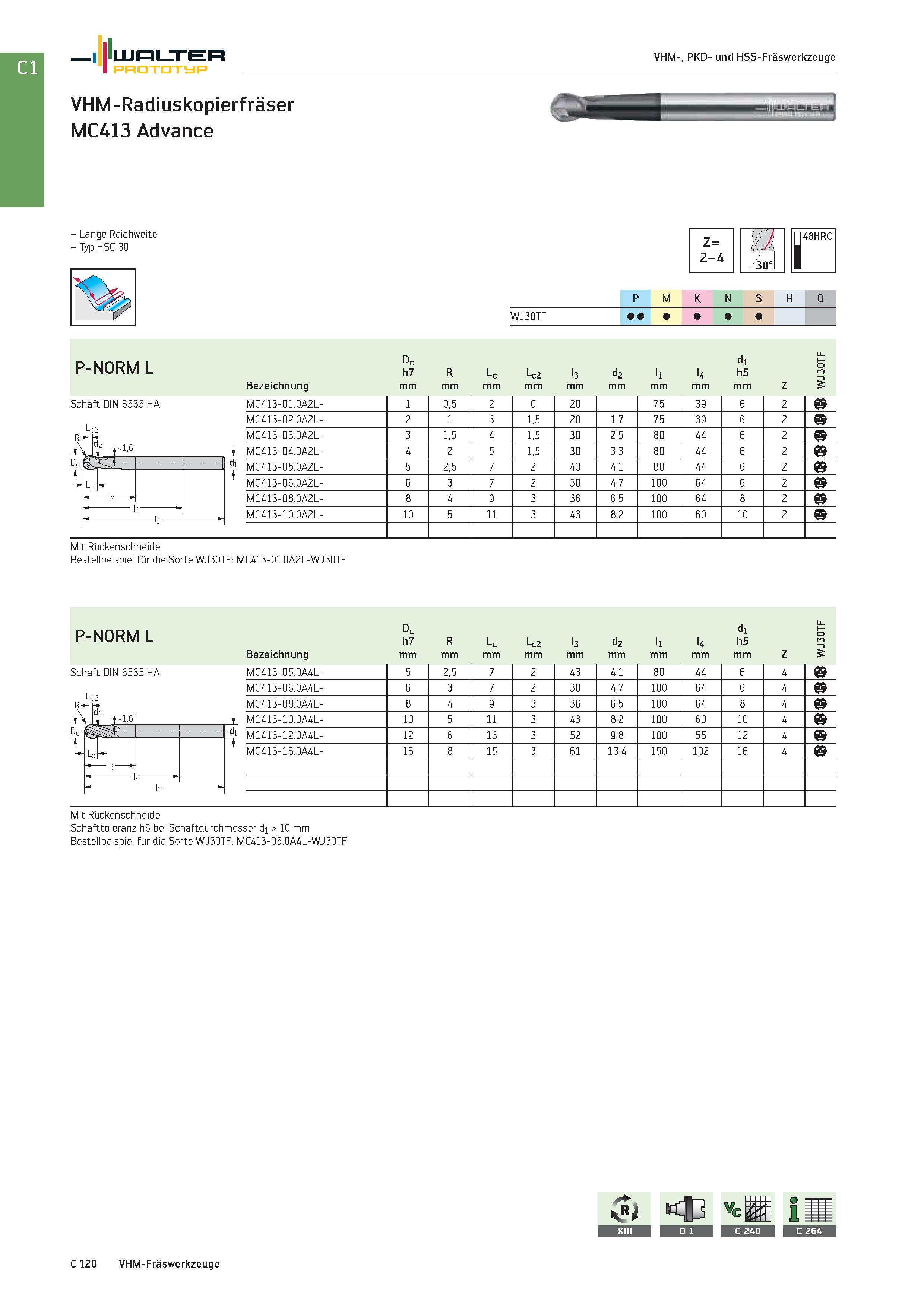

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge VHM-Radiuskopierfräser MC413 Advance - Lange Reichweite - Typ HSC 30 Z = 2-4 48HRC Schaft DIN 6535 HA r P M K N S H O WJ30TF P-NORM L Dc h7 R Lc Lc2 l3 d2 ll l4 dl h5 F i 0 m 5 Bezeichnung mm Z MC413-01.0A2L- 1 0,5 2 0 20 75 39 6 2 b MC413-02.0A2L- 2 1 3 1,5 20 1,7 75 39 6 2 b MC413-03.0A2L- 3 1,5 4 1,5 30 2,5 80 44 6 2 b MC413-04.0A2L- 4 2 5 1,5 30 3,3 80 44 6 2 b MC413-05.0A2L- 5 2,5 7 2 43 4,1 80 44 6 2 b MC413-06.0A2L- 6 3 7 2 30 4,7 100 64 6 2 b MC413-08.0A2L- 8 4 9 3 36 6,5 100 64 8 2 b MC413-10.0A2L- 10 5 11 3 43 8,2 100 60 10 2 b Mit Rückenschneide Bestellbeispiel für die Sorte WJ30TF: MC413-01.0A2L-WJ30TF P-NORM L c7 Dh R Lc Lc2 l3 d2 ll U dl h5 F i 0 m 5 Bezeichnung mm Z Schaft DIN 6535 HA Lc2 1,6' MC413-05.0A4L- 5 2,5 7 2 43 4,1 80 44 6 4 b MC413-06.0A4L- 6 3 7 2 30 4,7 100 64 6 4 b MC413-08.0A4L- 8 4 9 3 36 6,5 100 64 8 4 b MC413-10.0A4L- 10 5 11 3 43 8,2 100 60 10 4 b MC413-12.0A4L- 12 6 13 3 52 9,8 100 55 12 4 b MC413-16.0A4L- 16 8 15 3 61 13,4 150 102 16 4 b Mit Rückenschneide Schafttoleranz h6 bei Schaftdurchmesser di > 10 mm Bestellbeispiel für die Sorte WJ30TF: MC413-05.0A4L-WJ30TF C 120 VHM-Fräswerkzeuge D L
