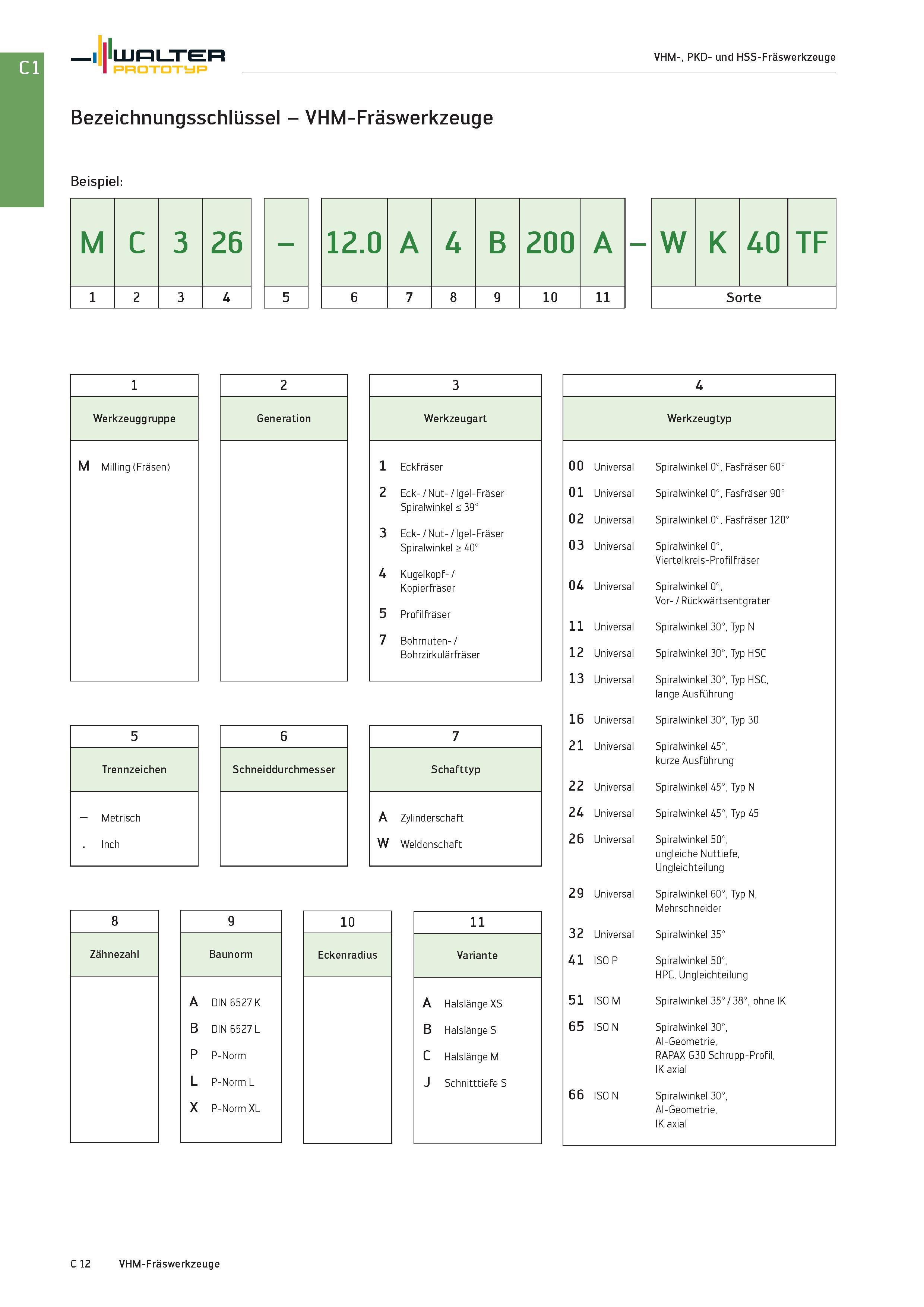

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge Bezeichnungsschlüssel - VHM-Fräswerkzeuge Beispiel: M C 3 26 12.0 A 4 B 200 A 1 2 3 4 5 6 7 8 9 10 11 1 Werkzeuggruppe M Milling (Fräsen) 5 Trennzeichen Metrisch Inch 9 Baunorm A DIN 6527K B DIN 6527L P P-Norm L P-Norm L X P-Norm XL 6 Schneiddurchmesser 10 Eckenradius 3 Werkzeugart 1 Eckfräser 2 Eck- / Nut- / Igel-Fräser Spiralwinkel < 39° 3 Eck- / Nut- / Igel-Fräser Spiralwinkel > 40° 4 Kugelkopf- / Kopierfräser 5 Profilfräser 7 Bohrnuten- / Bohrzirkulärfräser 7 Schafttyp A Zylinderschaft W Weldonschaft 11 Variante A Halslänge XS B Halslänge S C Halslänge M J Schnitttiefe S 4 Werkzeugtyp 00 Universal Spiralwinkel 0°, Fasfräser 60° 01 Universal Spiralwinkel 0°, Fasfräser 90° 02 Universal Spiralwinkel 0°, Fasfräser 120° 03 Universal Spiralwinkel 0°, Viertelkreis-Profilfräser 04 Universal Spiralwinkel 0°, Vor- / Rückwärtsentgrater 11 Universal Spiralwinkel 30°, Typ N 12 Universal Spiralwinkel 30°, Typ HSC 13 Universal Spiralwinkel 30°, Typ HSC, lange Ausführung 16 Universal Spiralwinkel 30°, Typ 30 21 Universal Spiralwinkel 45°, kurze Ausführung 22 Universal Spiralwinkel 45°, Typ N 24 Universal Spiralwinkel 45°, Typ 45 26 Universal Spiralwinkel 50°, ungleiche Nuttiefe, Ungleichteilung 29 Universal Spiralwinkel 60°, Typ N, Mehrschneider 32 Universal Spiralwinkel 35° 41 ISO P Spiralwinkel 50°, HPC, Ungleichteilung 51 ISO M Spiralwinkel 35° / 38°, ohne IK 65 ISO N Spiralwinkel 30°, AI-Geometrie, RAPAX G30 Schrupp-Profil, IK axial 66 ISO N Spiralwinkel 30°, AI-Geometrie, IK axial C 12 VHM-Fräswerkzeuge
