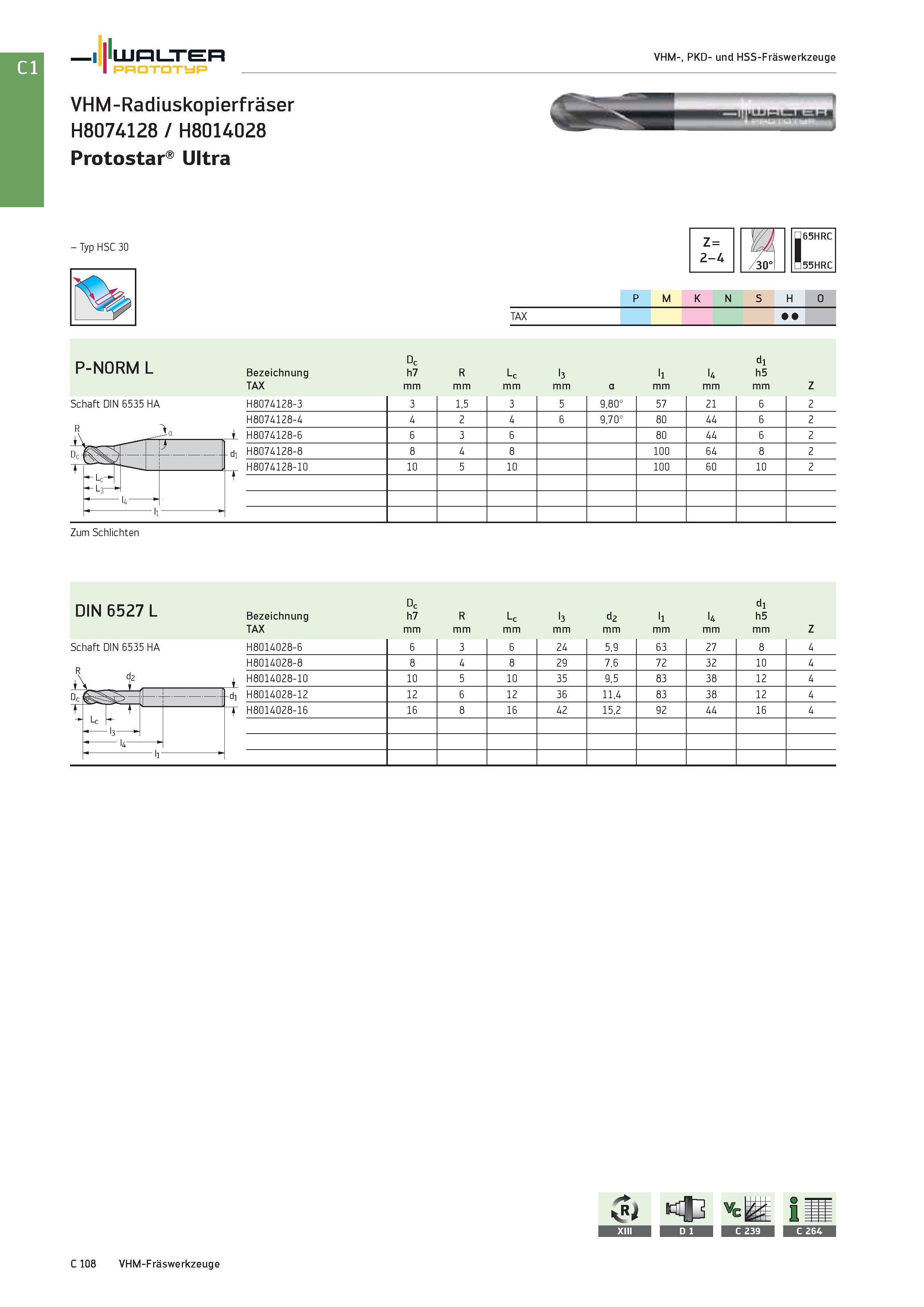

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge VHM-Radiuskopierfräser H8074128 / H8014028 Protostar Ultra - Typ HSC 30 Schaft DIN 6535 HA R >„ Dc Z = 2-4 65HRC 55HRC P M K N S H O TAX P-NORM L Bezeichnung Dc h7 R Lc l3 l1 l4 d1 h5 TAX mm a mm Z H8074128-3 3 1,5 3 5 9,80° 57 21 6 2 H8074128-4 4 2 4 6 9,70° 80 44 6 2 H8074128-6 6 3 6 80 44 6 2 H8074128-8 8 4 8 100 64 8 2 H8074128-10 10 5 10 100 60 10 2 Zum Schlichten DIN 6527 L Bezeichnung c7 Dh R Lc l3 d2 l1 l4 d1 h5 TAX mm Z Schaft DIN 6535 HA R A H8014028-6 6 3 6 24 5,9 63 27 8 4 H8014028-8 8 4 8 29 7,6 72 32 10 4 H8014028-10 10 5 10 35 9,5 83 38 12 4 H8014028-12 12 6 12 36 11,4 83 38 12 4 H8014028-16 16 8 16 42 15,2 92 44 16 4 C 108 VHM-Fräswerkzeuge
