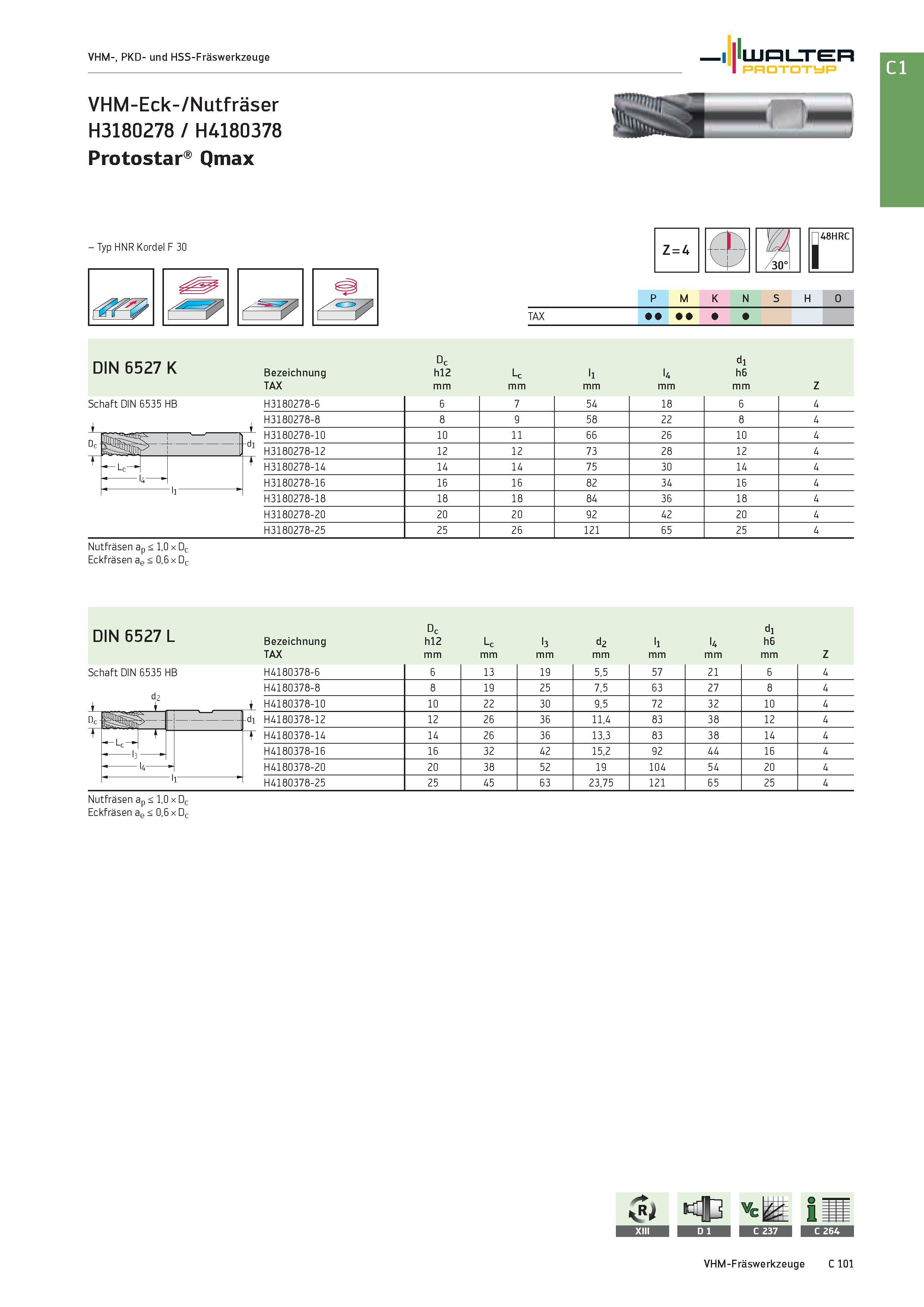

VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H3180278 / H4180378 Protostar Qmax Walter Prototyp - Typ HNR Kordel F 30 Schaft DIN 6535 HB Z = 4 148HRC P M K N S H O TAX DIN 6527 K Bezeichnung c2 Lc l1 l4 d1 h6 TAX mm Z H3180278-6 6 7 54 18 6 4 H3180278-8 8 9 58 22 8 4 H3180278-10 10 11 66 26 10 4 H3180278-12 12 12 73 28 12 4 H3180278-14 14 14 75 30 14 4 H3180278-16 16 16 82 34 16 4 H3180278-18 18 18 84 36 18 4 H3180278-20 20 20 92 42 20 4 H3180278-25 25 26 121 65 25 4 Eckfräsen ae < 0,6 x Dr Nutfräsen ap < 1,0 x D c DIN 6527 L Bezeichnung Dc h12 Lc l3 d2 l1 l4 d1 h6 TAX mm Z Schaft DIN 6535 HB H4180378-6 6 13 19 5,5 57 21 6 4 H4180378-8 8 19 25 7,5 63 27 8 4 H4180378-10 10 22 30 9,5 72 32 10 4 H4180378-12 12 26 36 11,4 83 38 12 4 H4180378-14 14 26 36 13,3 83 38 14 4 H4180378-16 16 32 42 15,2 92 44 16 4 H4180378-20 20 38 52 19 104 54 20 4 H4180378-25 25 45 63 23,75 121 65 25 4 Eckfräsen ae < 0,6 x Dc Nutfräsen ap < 1,0 x D c
