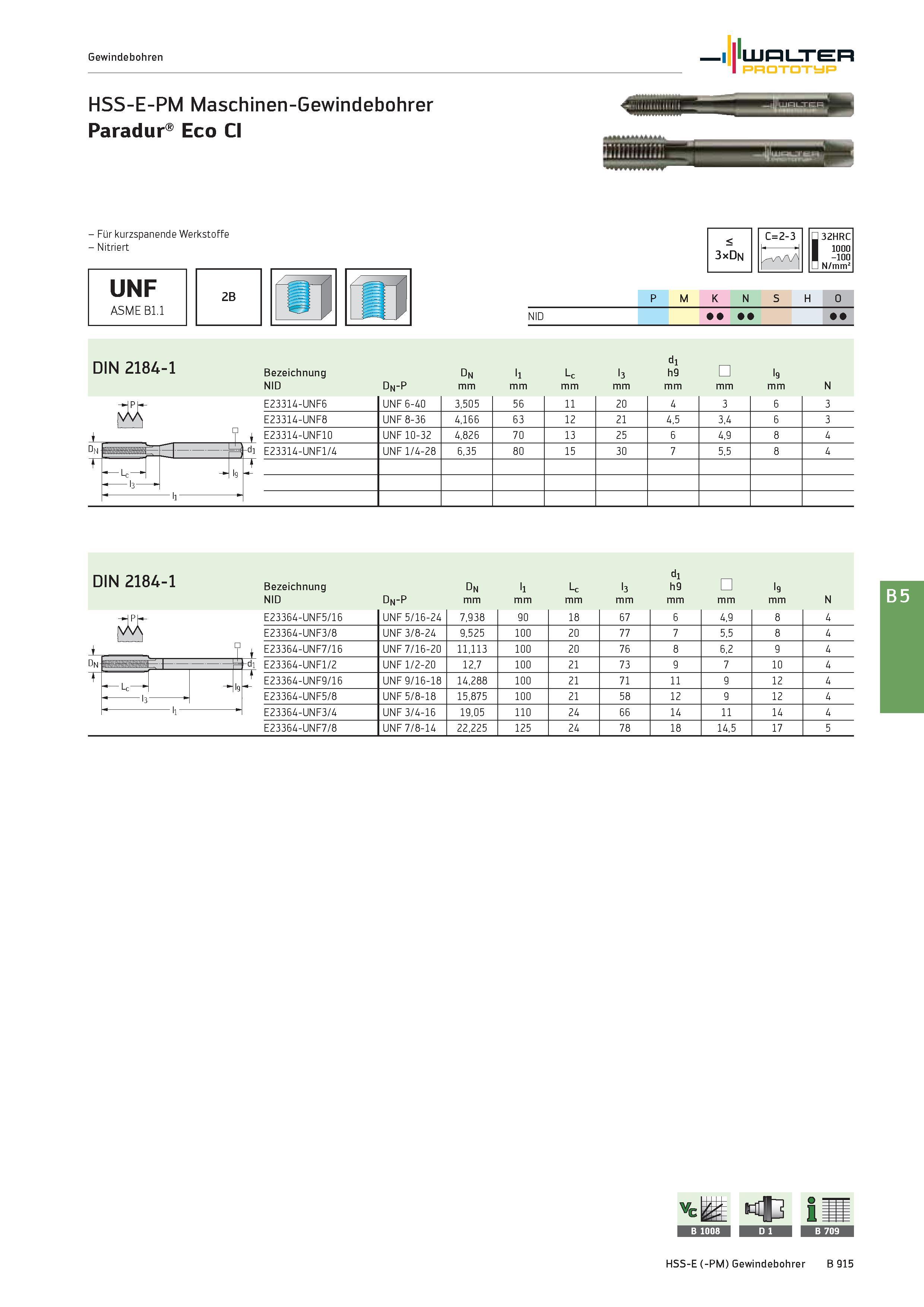

Gewindebohren HSS-E-PM Maschinen-Gewindebohrer Paradur Eco CI i l'UJPLTEn Prototyp - Für kurzspanende Werkstoffe - Nitriert UNF ASME B1.1 dn 2B < 3xDn C=2-3 /avW/' üb ü E f l3 - 47 ii - 32HRC 1000 -100 N/mm2 P M K N S H O NID DIN 2184-1 Bezeichnung dn l1 Lc l3 d1 h9 l9 NID Dn-P mm N E23314-UNF6 UNF 6-40 3,505 56 11 20 4 3 6 3 E23314-UNF8 UNF 8-36 4,166 63 12 21 4,5 3,4 6 3 E23314-UNF10 UNF 10-32 4,826 70 13 25 6 4,9 8 4 E23314-UNF1/4 UNF 1/4-28 6,35 80 15 30 7 5,5 8 4 DIN 2184-1 Bezeichnung dn l1 Lc l3 d1 h9 l9 NID Dn-P mm N Dn -dl 1 Lc - l9 t ll- E23364-UNF5/16 UNF 5/16-24 7,938 90 18 67 6 4,9 8 4 E23364-UNF3/8 UNF 3/8-24 9,525 100 20 77 7 5,5 8 4 E23364-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 4 E23364-UNF1/2 UNF 1/2-20 12,7 100 21 73 9 7 10 4 E23364-UNF9/16 UNF 9/16-18 14,288 100 21 71 11 9 12 4 E23364-UNF5/8 UNF 5/8-18 15,875 100 21 58 12 9 12 4 E23364-UNF3/4 UNF 3/4-16 19,05 110 24 66 14 11 14 4 E23364-UNF7/8 UNF 7/8-14 22,225 125 24 78 18 14,5 17 5 HSS-E (-PM) Gewindebohrer B 915
