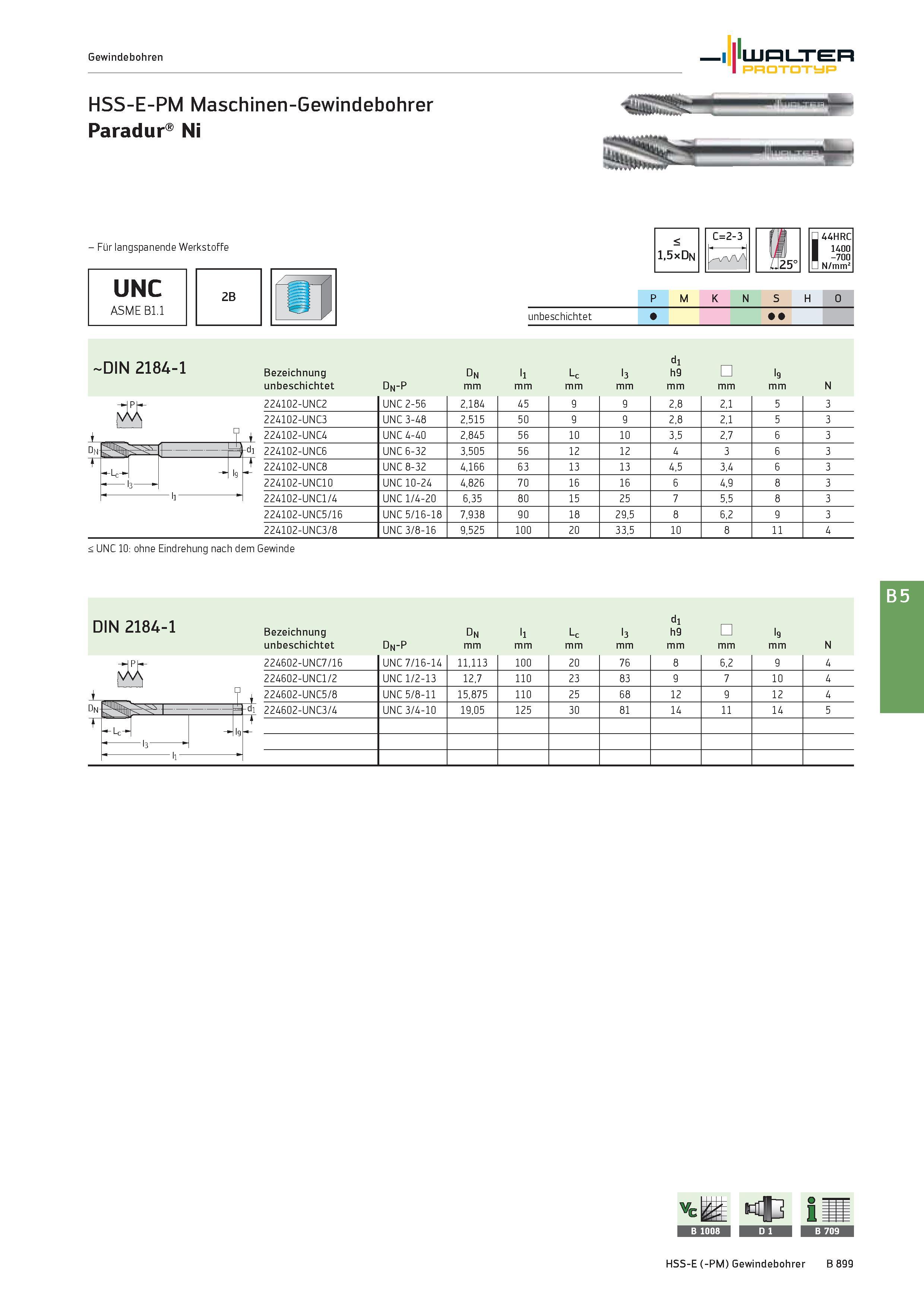

Gewindebohren Walter Prototyp HSS-E-PM Maschinen-Gewindebohrer Paradur Ni - Für langspanende Werkstoffe UNC ASME B1.1 2B < ,5xDn C=2-3 44HRC 1400 -700 N/mm2 P M K N S H O unbeschichtet DIN 2184-1 Bezeichnung unbeschichtet Dn-p Dn mm ll mm Lc mm l3 mm dl h9 mm mm l9 mm N 224102-UNC2 UNC 2-56 2,184 45 9 9 2,8 2,1 5 3 224102-UNC3 UNC 3-48 2,515 50 9 9 2,8 2,1 5 3 Dn i ; 1 224102-UNC4 UNC 4-40 2,845 56 10 10 3,5 2,7 6 3 t : l9 224102-UNC8 UNC 8-32 4,166 63 13 13 4,5 3,4 6 3 224102-UNC10 UNC 10-24 4,826 70 16 16 6 4,9 8 3 ii 224102-UNC1/4 UNC 1/4-20 6,35 80 15 25 7 5,5 8 3 224102-UNC5/16 UNC 5/16-18 7,938 90 18 29,5 8 6,2 9 3 224102-UNC3/8 UNC 3/8-16 9,525 100 20 33,5 10 8 11 4 < UNC 10: ohne Eindrehung nach dem Gewinde DIN 2184-1 Bezeichnung Dn l1 Lc l3 d1 h9 l9 unbeschichtet Dn-p mm N 224602-UNC7/16 UNC 7/16-14 11,113 100 20 76 8 6,2 9 4 224602-UNC1/2 UNC 1/2-13 12,7 110 23 83 9 7 10 4 224602-UNC5/8 UNC 5/8-11 15,875 110 25 68 12 9 12 4 224602-UNC3/4 UNC 3/4-10 19,05 125 30 81 14 11 14 5 HSS-E (-PM) Gewindebohrer B 899
