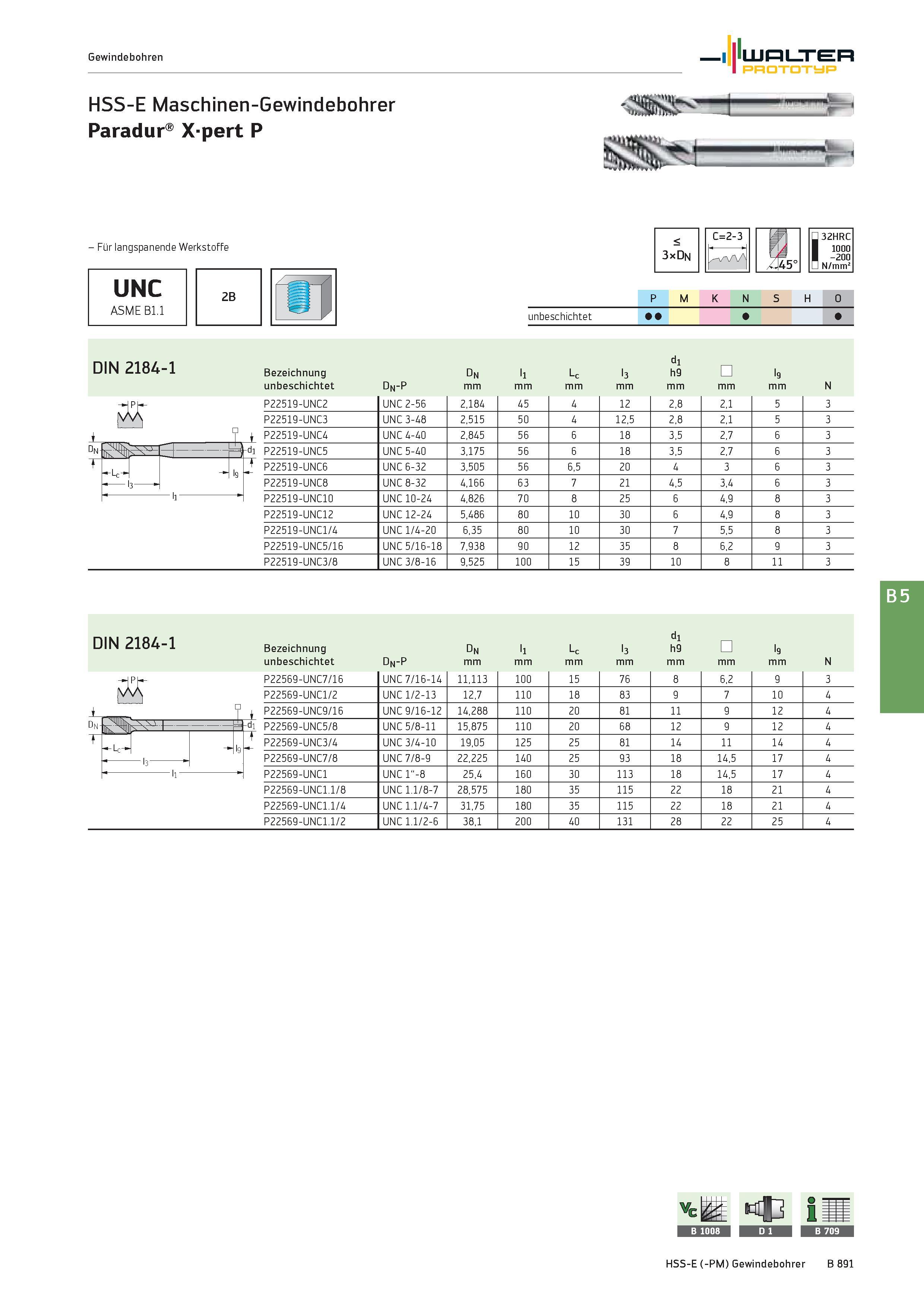

Walter PHDTDTUP Gewindebohrer HSS-E Maschinen-Gewindebohrer Paradur X-pert P - Für langspanende Werkstoffe UNC ASME B1.1 2B < 3xDn C=2-3 32HRC 1000 -200 N/mm2 p m K N S H O unbeschichtet DIN 2184 -1 Bezeichnung unbeschichtet Dn-P Dn mm l1 mm Lc mm l3 mm d1 h9 mm mm l9 mm N i P22519-UNC2 UNC 2-56 2,184 45 4 12 2,8 2,1 5 3 P22519-UNC3 UNC 3-48 2,515 50 4 12,5 2,8 2,1 5 3 t P22519-UNC4 UNC 4-40 2,845 56 6 18 3,5 2,7 6 3 dn H- - rdi P22519-UNC5 UNC 5-40 3,175 56 6 18 3,5 2,7 6 3 1 -.-Lc l9 + P22519-UNC6 UNC 6-32 3,505 56 6,5 20 4 3 6 3 3 P22519-UNC8 UNC 8-32 4,166 63 7 21 4,5 3,4 6 3 ii P22519-UNC10 UNC 10-24 4,826 70 8 25 6 4,9 8 3 P22519-UNC12 UNC 12-24 5,486 80 10 30 6 4,9 8 3 P22519-UNC1/4 UNC 1/4-20 6,35 80 10 30 7 5,5 8 3 P22519-UNC5/16 UNC 5/16-18 7,938 90 12 35 8 6,2 9 3 P22519-UNC3/8 UNC 3/8-16 9,525 100 15 39 10 8 11 3 DIN 2184-1 Bezeichnung Dn l1 Lc l3 d1 h9 l9 unbeschichtet Dn-P mm N Dn -4 ttdi P22569-UNC7/16 UNC 7/16-14 11,113 100 15 76 8 6,2 9 3 P22569-UNC1/2 UNC 1/2-13 12,7 110 18 83 9 7 10 4 P22569-UNC9/16 UNC 9/16-12 14,288 110 20 81 11 9 12 4 P22569-UNC5/8 UNC 5/8-11 15,875 110 20 68 12 9 12 4 P22569-UNC3/4 UNC 3/4-10 19,05 125 25 81 14 11 14 4 P22569-UNC7/8 UNC 7/8-9 22,225 140 25 93 18 14,5 17 4 P22569-UNC1 8 C N U 25,4 160 30 113 18 14,5 17 4 P22569-UNC1.1/8 UNC 1.1/8-7 28,575 180 35 115 22 18 21 4 P22569-UNC1.1/4 UNC 1.1/4-7 31,75 180 35 115 22 18 21 4 P22569-UNC1.1/2 UNC 1.1/2-6 38,1 200 40 131 28 22 25 4 L HSS-E (-PM) Gewindebohrer B 891
