1400 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.B886

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. B886 1400 DEU Lab2u

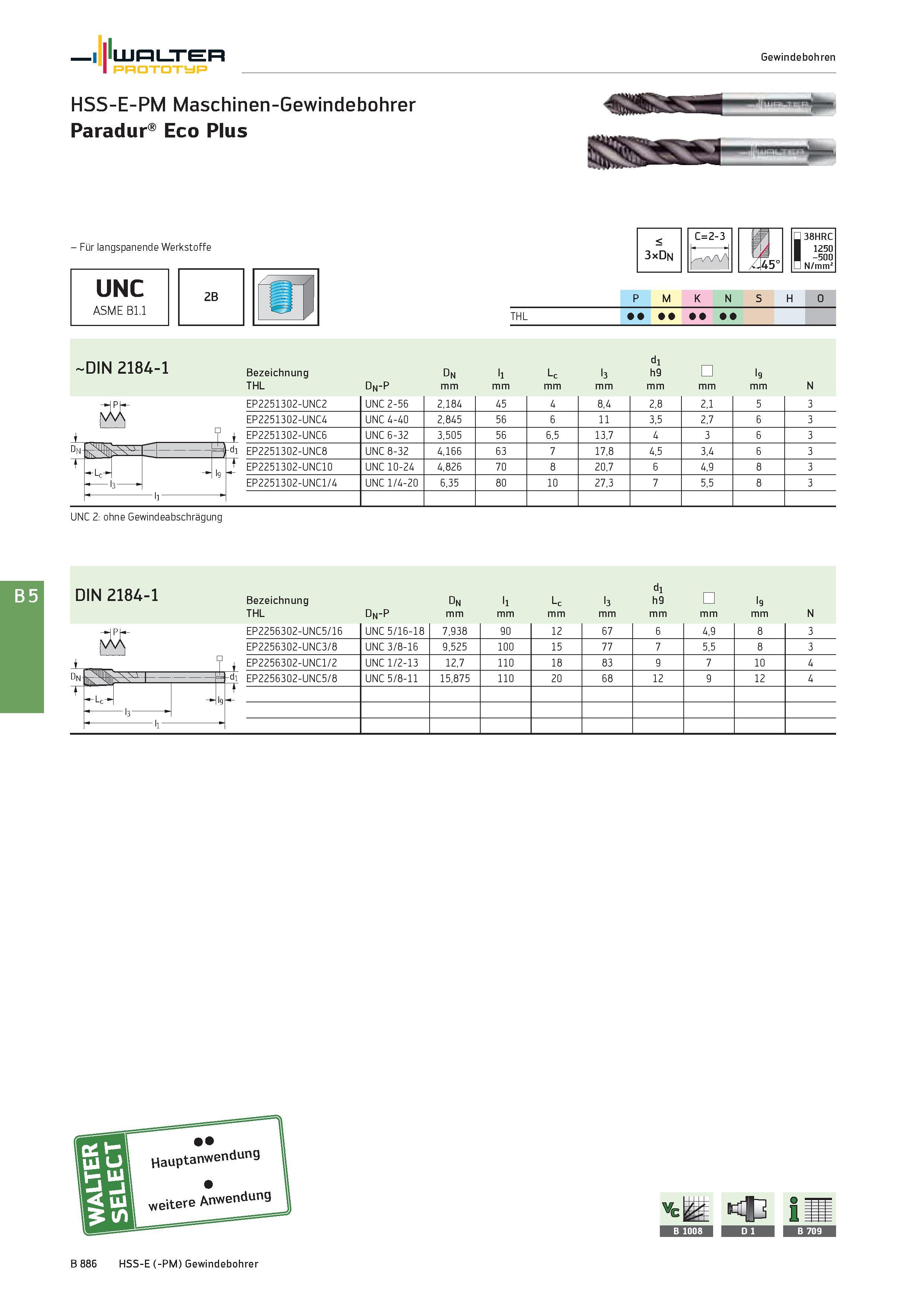

Walter Prototyp Gewindebohren HSS-E-PM Maschinen-Gewindebohrer Paradur Eco Plus - Für langspanende Werkstoffe UNC 2B ml ASME B1.1 w p M K N S H O THL DIN 2184-1 Bezeichnung THL Dn-P Dn mm l1 mm Lc mm l3 mm d1 h9 mm mm l9 mm N Pl" EP2251302-UNC2 UNC 2-56 2,184 45 4 8,4 2,8 2,1 5 3 EP2251302-UNC4 UNC 4-40 2,845 56 6 11 3,5 2,7 6 3 1 EP2251302-UNC6 UNC 6-32 3,505 56 6,5 13,7 4 3 6 3 dn =1 rdi EP2251302-UNC8 UNC 8-32 4,166 63 7 17,8 4,5 3,4 6 3 1 Lc->- l9 t EP2251302-UNC10 UNC 10-24 4,826 70 8 20,7 6 4,9 8 3 3 EP2251302-UNC1/4 UNC 1/4-20 6,35 80 10 27,3 7 5,5 8 3 ll - UNC 2: ohne Gewindeabschrägung DIN 2184-1 Bezeichnung Dn l1 Lc l3 d1 h9 l9 THL Dn-P mm N Dn EP2256302-UNC5/16 UNC 5/16-18 7,938 90 12 67 6 4,9 8 3 EP2256302-UNC3/8 UNC 3/8-16 9,525 100 15 77 7 5,5 8 3 EP2256302-UNC1/2 UNC 1/2-13 12,7 110 18 83 9 7 10 4 EP2256302-UNC5/8 UNC 5/8-11 15,875 110 20 68 12 9 12 4 Lc
