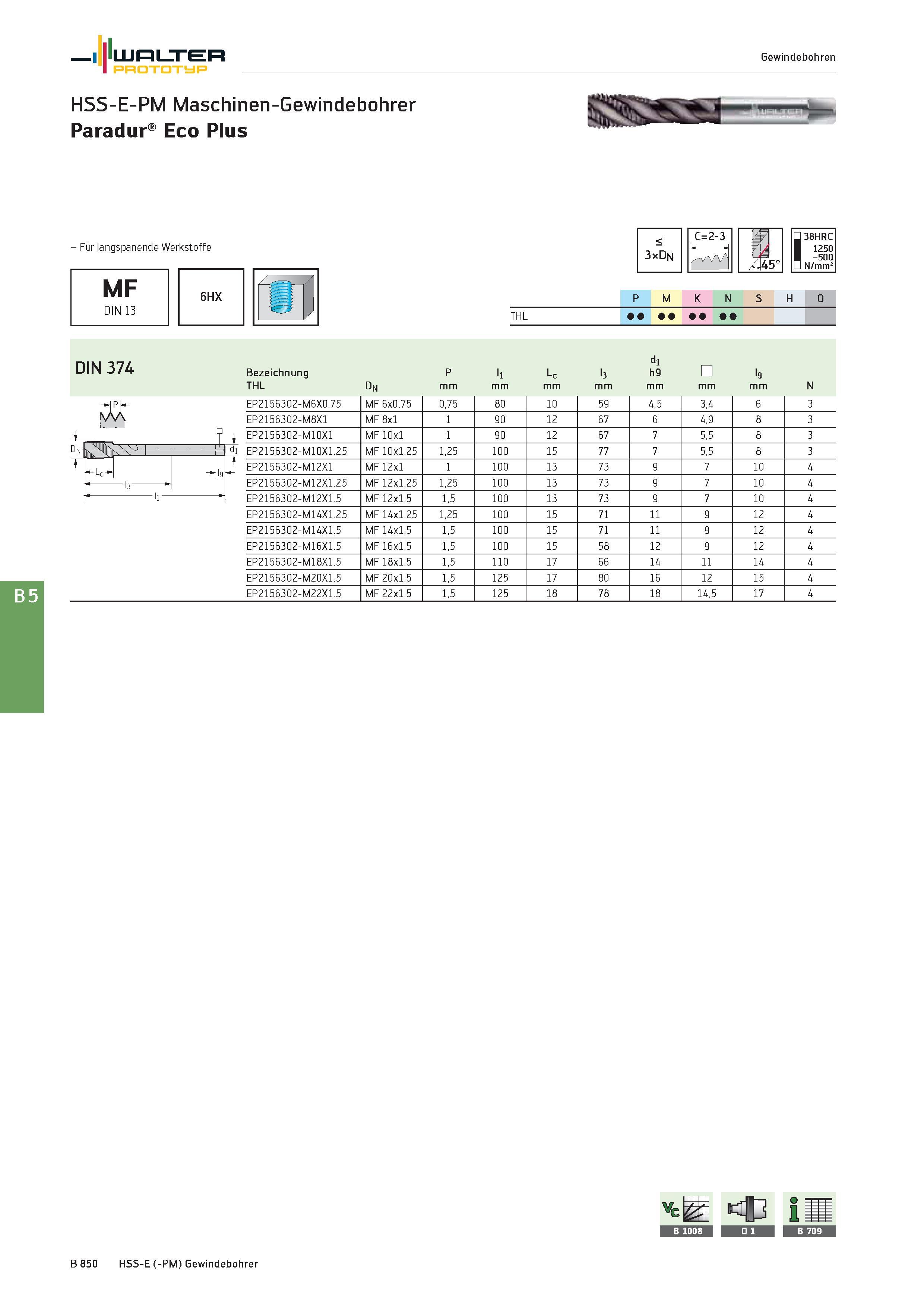

Walter Prototyp Gewindebohren HSS-E-PM Maschinen-Gewindebohrer Paradur Eco Plus - Für langspanende Werkstoffe MF 6HX nsnl DIN 13 P M K N S H O THL DIN 374 Bezeichnung THL dn P mm ll mm Lc mm l3 mm tT CT dhm mm l9 mm N P' Z EP2156302-M6X0.75 MF 6x0.75 0,75 80 10 59 4,5 3,4 6 3 EP2156302-M8X1 MF 8x1 1 90 12 67 6 4,9 8 3 jL i EP2156302-M10X1 MF 10x1 1 90 12 67 7 5,5 8 3 dn = -di EP2156302-M10X1.25 MF 10x1.25 1,25 100 15 77 7 5,5 8 3 1 -Lc-" EP2156302-M12X1 MF 12x1 1 100 13 73 9 7 10 4 l3 EP2156302-M12X1.25 MF 12x1.25 1,25 100 13 73 9 7 10 4 ll EP2156302-M12X1.5 MF 12x1.5 1,5 100 13 73 9 7 10 4 EP2156302-M14X1.25 MF 14x1.25 1,25 100 15 71 11 9 12 4 EP2156302-M14X1.5 MF 14x1.5 1,5 100 15 71 11 9 12 4 EP2156302-M16X1.5 MF 16x1.5 1,5 100 15 58 12 9 12 4 EP2156302-M18X1.5 MF 18x1.5 1,5 110 17 66 14 11 14 4 EP2156302-M20X1.5 MF 20x1.5 1,5 125 17 80 16 12 15 4 EP2156302-M22X1.5 MF 22x1.5 1,5 125 18 78 18 14,5 17 4 B 850 HSS-E (-PM) Gewindebohrer
