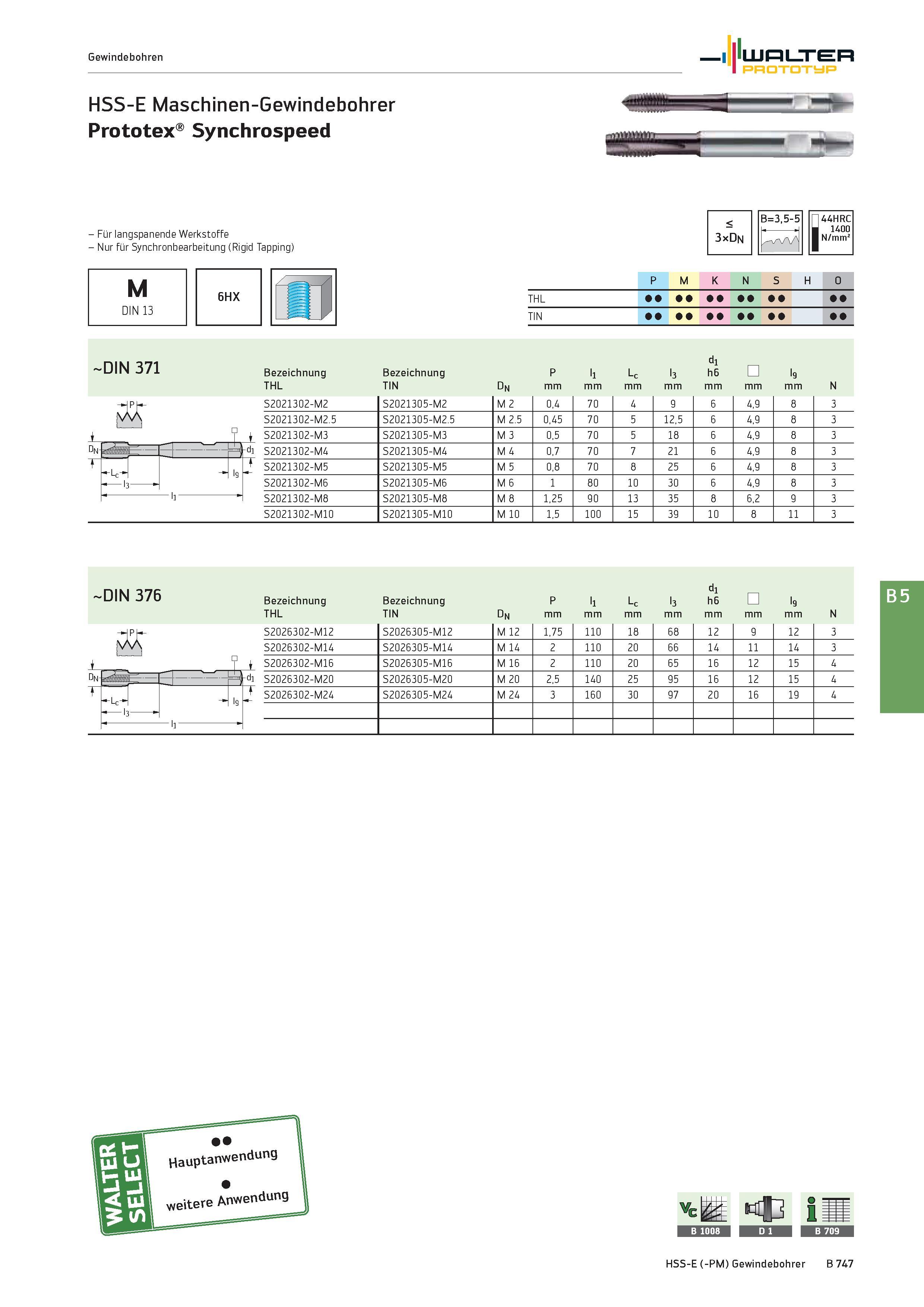

Walter Prototyp Gewindebohren HSS-E Maschinen-Gewindebohrer Prototex Synchrospeed - Für langspanende Werkstoffe - Nur für Synchronbearbeitung (Rigid Tapping) B=3,5-5 n44HRC 1400 1 N/mm2 3xDn DIN 371 Bezeichnung THL Bezeichnung TIN dn P mm ll mm Lc mm l3 mm dl h6 mm mm l9 mm N S2021302-M2 S2021305-M2 M 2 0,4 70 4 9 6 4,9 8 3 S2021302-M2.5 S2021305-M2.5 M 2.5 0,45 70 5 12,5 6 4,9 8 3 S2021302-M3 S2021305-M3 M 3 0,5 70 5 18 6 4,9 8 3 S2021302-M4 S2021305-M4 M 4 0,7 70 7 21 6 4,9 8 3 S2021302-M5 S2021305-M5 M 5 0,8 70 8 25 6 4,9 8 3 S2021302-M6 S2021305-M6 M 6 1 80 10 30 6 4,9 8 3 S2021302-M8 S2021305-M8 M 8 1,25 90 13 35 8 6,2 9 3 S2021302-M10 S2021305-M10 M 10 1,5 100 15 39 10 8 11 3 DIN 376 Bezeichnung Bezeichnung dl P l1 Lc l3 h6 l9 THL TIN dn mm N n uj rdl - 1 M J t -Lc- H ic - 11 - S2026302-M12 S2026305-M12 M 12 1,75 110 18 68 12 9 12 3 S2026302-M14 S2026305-M14 M 14 2 110 20 66 14 11 14 3 S2026302-M16 S2026305-M16 M 16 2 110 20 65 16 12 15 4 S2026302-M20 S2026305-M20 M 20 2,5 140 25 95 16 12 15 4 S2026302-M24 S2026305-M24 M 24 3 160 30 97 20 16 19 4 HSS-E (-PM) Gewindebohrer B 747
