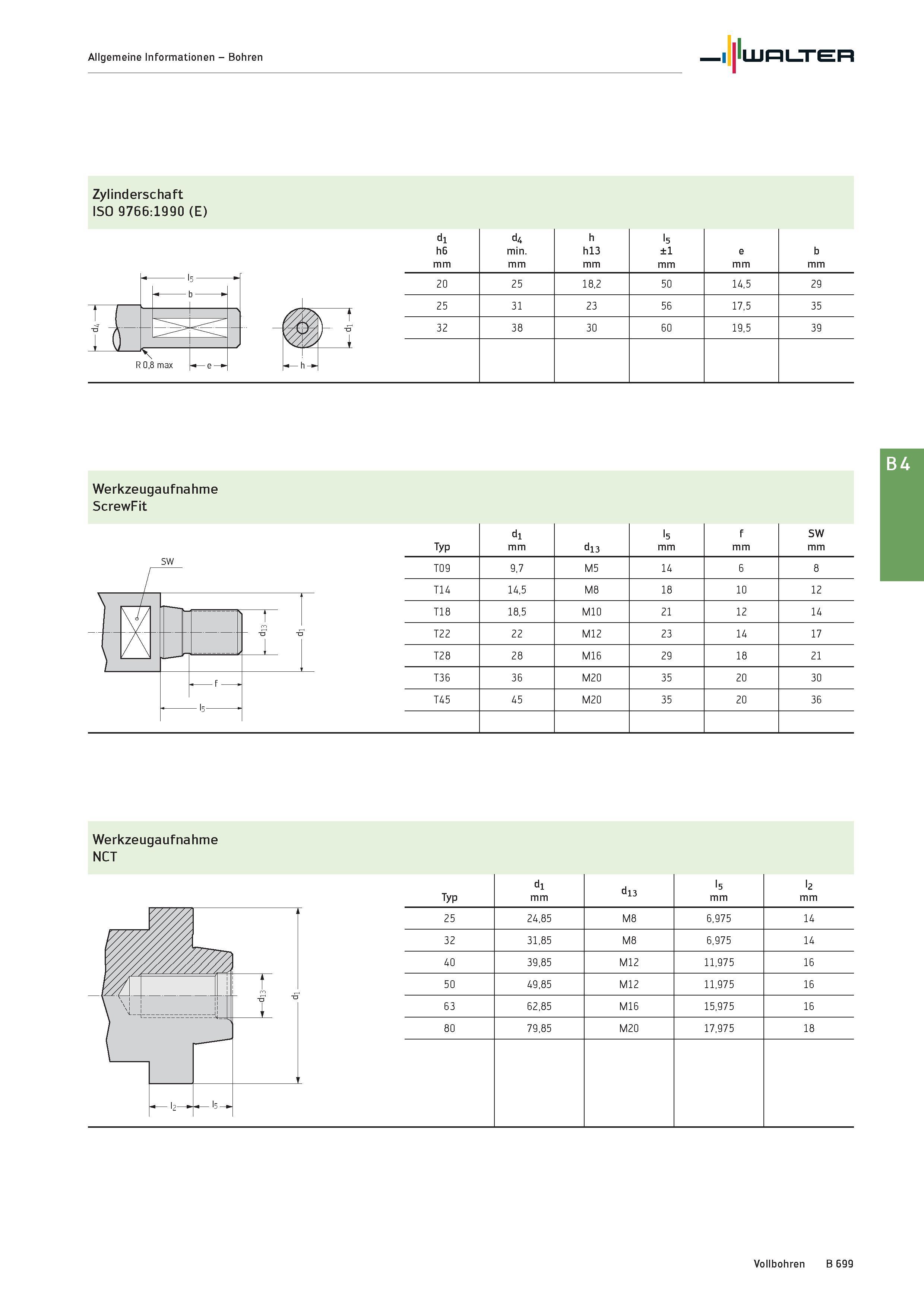

Allgemeine Informationen - Bohren Walter Zylinderschaft ISO 9766:1990 (E) Q1 h6 mm Q4 min. mm h h13 mm l5 ±1 mm e mm b mm 20 25 18,2 50 14,5 29 25 31 23 56 17,5 35 32 38 30 60 19,5 39 Werkzeugaufnahme ScrewFit Typ Q1 mm d13 l5 mm f mm SW mm T09 9,7 M5 14 6 8 T14 14,5 M8 18 10 12 T18 18,5 M10 21 12 14 T22 22 M12 23 14 17 T28 28 M16 29 18 21 T36 36 M20 35 20 30 T45 45 M20 35 20 36 Werkzeugaufnahme NCT Typ Q1 mm d13 l5 mm l2 mm 25 24,85 M8 6,975 14 32 31,85 M8 6,975 14 40 39,85 M12 11,975 16 50 49,85 M12 11,975 16 63 62,85 M16 15,975 16 80 79,85 M20 17,975 18 h SW Vollbohren B 699
