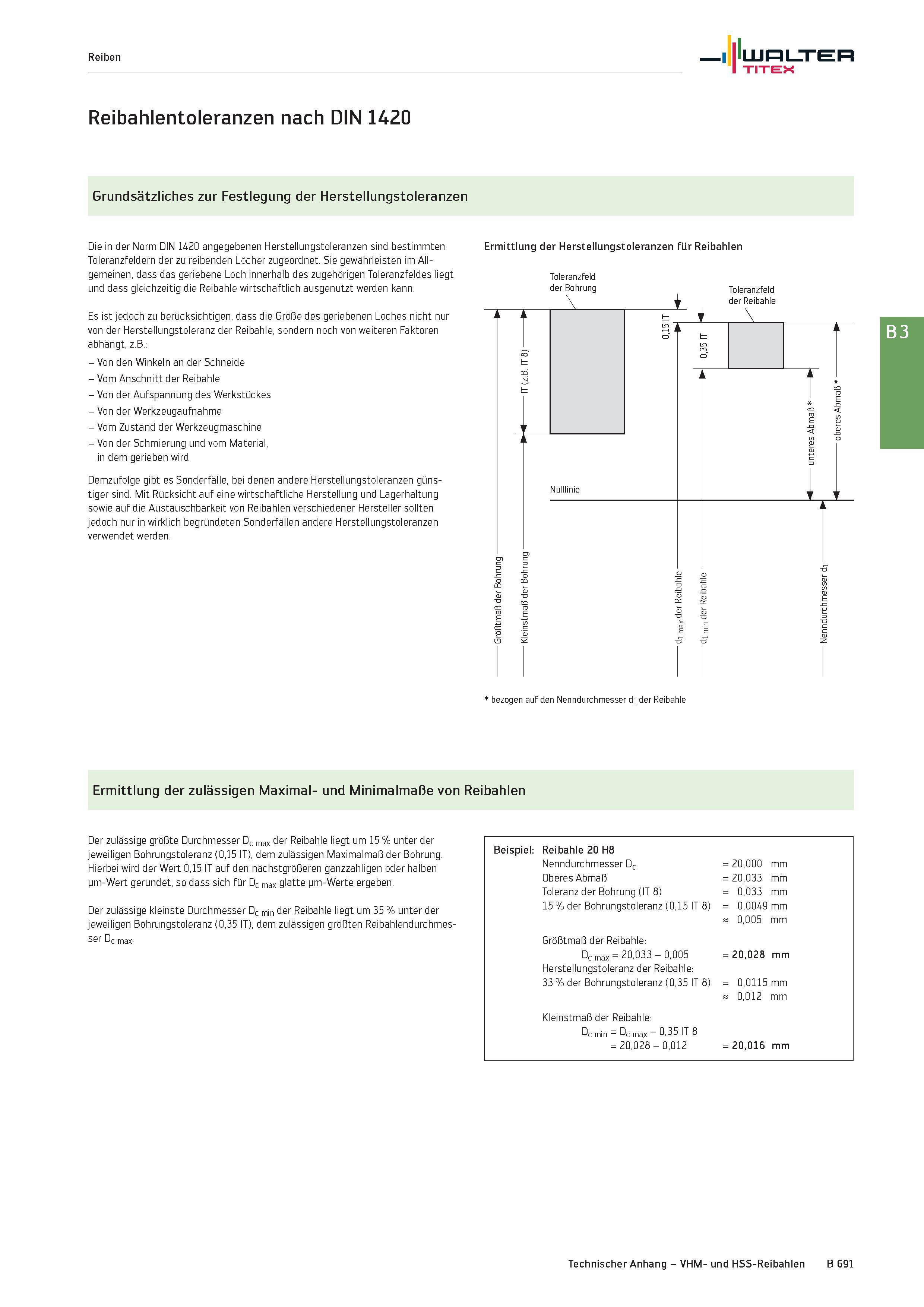

Reiben Reibahlentoleranzen nach DIN 1420 Walter TITEX Grundsätzliches zur Festlegung der Herstellungstoleranzen Die in der Norm DIN 1420 angegebenen Herstellungstoleranzen sind bestimmten Toleranzfeldern der zu reibenden Löcher zugeordnet. Sie gewährleisten im Allgemeinen, dass das geriebene Loch innerhalb des zugehörigen Toleranzfeldes liegt und dass gleichzeitig die Reibahle wirtschaftlich ausgenutzt werden kann. Es ist jedoch zu berücksichtigen, dass die Größe des geriebenen Loches nicht nur von der Herstellungstoleranz der Reibahle, sondern noch von weiteren Faktoren abhängt, z.B.: - Von den Winkeln an der Schneide - Vom Anschnitt der Reibahle - Von der Aufspannung des Werkstückes - Von der Werkzeugaufnahme - Vom Zustand der Werkzeugmaschine - Von der Schmierung und vom Material, in dem gerieben wird Demzufolge gibt es Sonderfälle, bei denen andere Herstellungstoleranzen günstiger sind. Mit Rücksicht auf eine wirtschaftliche Herstellung und Lagerhaltung sowie auf die Austauschbarkeit von Reibahlen verschiedener Hersteller sollten jedoch nur in wirklich begründeten Sonderfällen andere Herstellungstoleranzen verwendet werden. Ermittlung der Herstellungstoleranzen für Reibahlen Toleranzfeld der Bohrung bezogen auf den Nenndurchmesser di der Reibahle Ermittlung der zulässigen Maximal- und Minimalmaße von Reibahlen Der zulässige größte Durchmesser Dc max der Reibahle liegt um 15 % unter der jeweiligen Bohrungstoleranz (0,15 IT), dem zulässigen Maximalmaß der Bohrung. Hierbei wird der Wert 0,15 IT auf den nächstgrößeren ganzzahligen oder halben pm-Wert gerundet, so dass sich für Dc max glatte pm-Werte ergeben. Der zulässige kleinste Durchmesser Dc min der Reibahle liegt um 35 % unter der jeweiligen Bohrungstoleranz (0,35 IT), dem zulässigen größten Reibahlendurchmesser Dc max. Beispiel: Reibahle 20 H8 Nenndurchmesser Dc = 20,000 mm Oberes Abmaß = 20,033 mm Toleranz der Bohrung (IT 8) = 0,033 mm 15 % der Bohrungstoleranz (0,15 IT 8) = 0,0049 mm 0,005 mm Größtmaß der Reibahle: Dc max = 20,033 - 0,005 = 20,028 mm Herstellungstoleranz der Reibahle: 33 % der Bohrungstoleranz (0,35 IT 8) = 0,0115 mm 0,012 mm Kleinstmaß der Reibahle: Dc min = Dc max - 0,35 IT 8 = 20,028 - 0,012 = 20,016 mm Technischer Anhang - VHM- und HSS-Reibahlen B 691
