1200 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.B686

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. B686 1200 DEU Lab2u

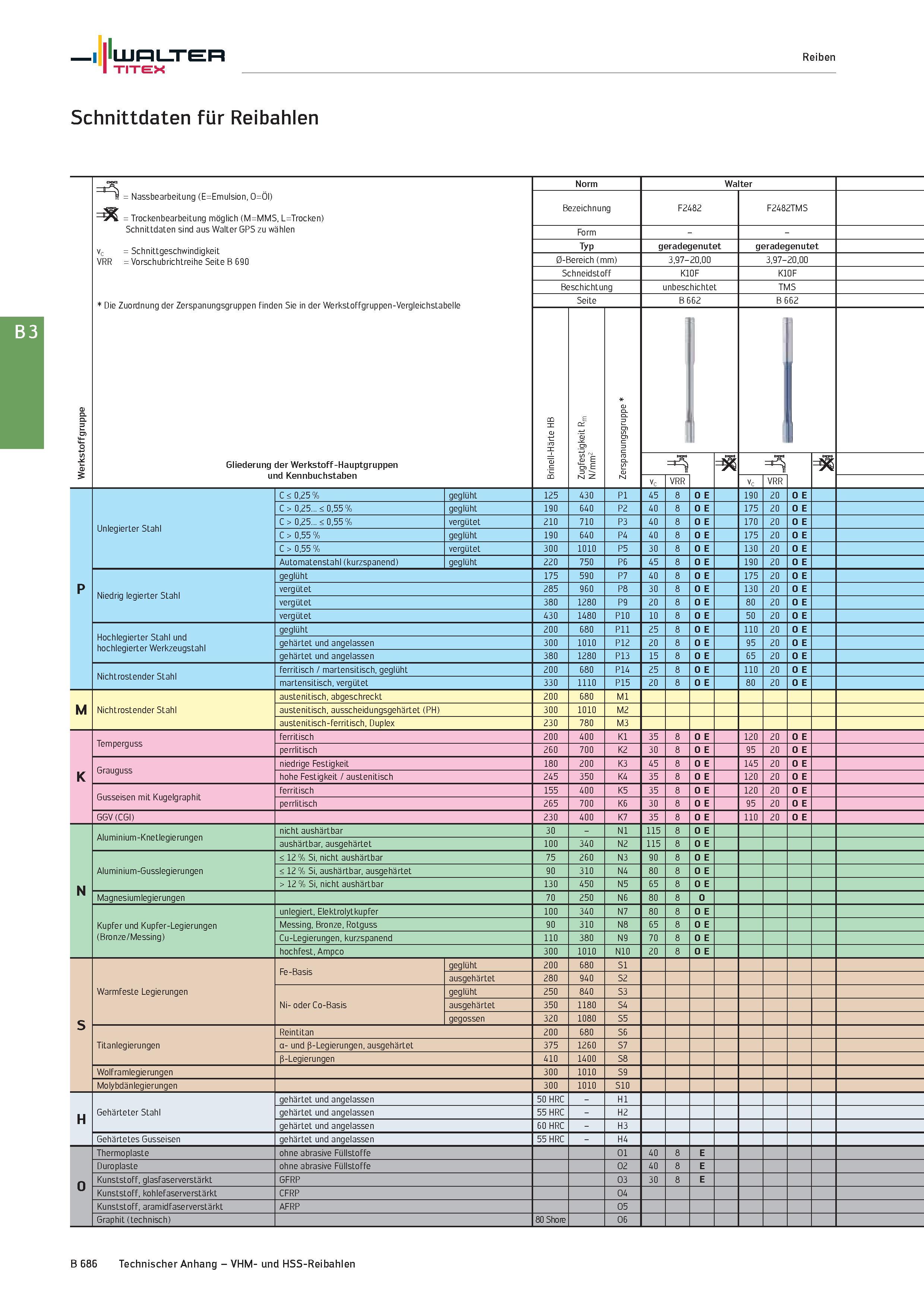

Walter Reiben TITEX Schnittdaten für Reibahlen Werkstoffgruppe , L=Trocken) Norm Walter b = Nassbearbeitung (E=Emulsion, O=Ol) = Trockenbearbeitung möglich (M=MMS Bezeichnung F2482 F2482TMS Schnittdaten sind aus Walter GPS zu wählen Vc = Schnittgeschwindigkeit VRR = Vorschubrichtreihe Seite B 690 Die Zuordnung der Zerspanungsgruppen finden Sie in der Werkstoffgruppen-Vergleichstabelle Gliederung der Werkstoff-Hauptgruppen und Kennbuchstaben Form Typ geradegenutet geradegenutet 0-Bereich (mm) 3,97-20,00 3,97-20,00 Schneidstoff K10F K10F Beschichtung unbeschichtet TMS Seite B 662 B 662 Brinell-Härte HB Zugfestigkeit Rm N/mm2 Zerspanungsgruppe = 3 = 3 Vc VRR Vc VRR p Unlegierter Stahl C < 0,25 % geglüht 125 430 P1 45 8 O E 190 20 O E C > 0,25... < 0,55 % geglüht 190 640 P2 40 8 O E 175 20 O E C > 0,25... < 0,55 % vergütet 210 710 P3 40 8 O E 170 20 O E C > 0,55 % geglüht 190 640 P4 40 8 O E 175 20 O E C > 0,55 % vergütet 300 1010 P5 30 8 O E 130 20 O E Automatenstahl (kurzspanend) geglüht 220 750 P6 45 8 O E 190 20 O E Niedrig legierter Stahl geglüht 175 590 P7 40 8 O E 175 20 O E vergütet 285 960 P8 30 8 O E 130 20 O E vergütet 380 1280 P9 20 8 O E 80 20 O E vergütet 430 1480 P10 10 8 O E 50 20 O E Hochlegierter Stahl und hochlegierter Werkzeugstahl geglüht 200 680 P11 25 8 O E 110 20 O E gehärtet und angelassen 300 1010 P12 20 8 O E 95 20 O E gehärtet und angelassen 380 1280 P13 15 8 O E 65 20 O E Nichtrostender Stahl ferritisch / martensitisch, geglüht 200 680 P14 25 8 O E 110 20 O E martensitisch, vergütet 330 1110 P15 20 8 O E 80 20 O E M Nichtrostender Stahl austenitisch, abgeschreckt 200 680 M1 austenitisch, ausscheidungsgehärtet (PH) 300 1010 M2 austenitisch-ferritisch, Duplex 230 780 M3 K Temperguss ferritisch 200 400 K1 35 8 O E 120 20 O E perrlitisch 260 700 K2 30 8 O E 95 20 O E Grauguss niedrige Festigkeit 180 200 K3 45 8 O E 5 4 20 O E hohe Festigkeit / austenitisch 245 350 K4 35 8 O E 120 20 O E Gusseisen mit Kugelgraphit ferritisch 5 5 400 K5 35 8 O E 120 20 O E perrlitisch 265 700 K6 30 8 O E 95 20 O E GGV (CGI) 230 400 K7 35 8 O E 110 20 O E N Aluminium-Knetlegierungen nicht aushärtbar 30 - N1 115 8 O E aushärtbar, ausgehärtet 100 340 N2 115 8 O E Aluminium-Gusslegierungen < 12 % Si, nicht aushärtbar 75 260 N3 90 8 O E < 12 % Si, aushärtbar, ausgehärtet 90 310 N4 80 8 O E > 12 % Si, nicht aushärtbar 130 450 N5 65 8 O E Magnesiumlegierungen 70 250 N6 80 8 O Kupfer und Kupfer-Legierungen (Bronze/Messing) unlegiert, Elektrolytkupfer 100 340 N7 80 8 O E Messing, Bronze, Rotguss 90 310 N8 65 8 O E Cu-Legierungen, kurzspanend 110 380 N9 70 8 O E hochfest, Ampco 300 1010 N10 20 8 O E S Warmfeste Legierungen Fe-Basis geglüht 200 680 S1 ausgehärtet 280 940 S2 Ni- oder Co-Basis geglüht 250 840 S3 ausgehärtet 350 1180 S4 gegossen 320 1080 S5 Titanlegierungen Reintitan 200 680 S6 a- und ß-Legierungen, ausgehärtet 375 1260 S7 ß-Legierungen 410 1400 S8 Wolframlegierungen 300 1010 S9 Molybdänlegierungen 300 1010 S10 H Gehärteter Stahl gehärtet und angelassen 50 HRC - H1 gehärtet und angelassen 55 HRC - H2 gehärtet und angelassen 60 HRC - H3 Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 O Thermoplaste ohne abrasive Füllstoffe O1 40 8 E Duroplaste ohne abrasive Füllstoffe O2 40 8 E Kunststoff, glasfaserverstärkt GFRP O3 30 8 E Kunststoff, kohlefaserverstärkt CFRP O4 Kunststoff, aramidfaserverstärkt AFRP O5 Graphit (technisch) 80 Shore O6 B 686 Technischer Anhang - VHM- und HSS-Reibahlen
