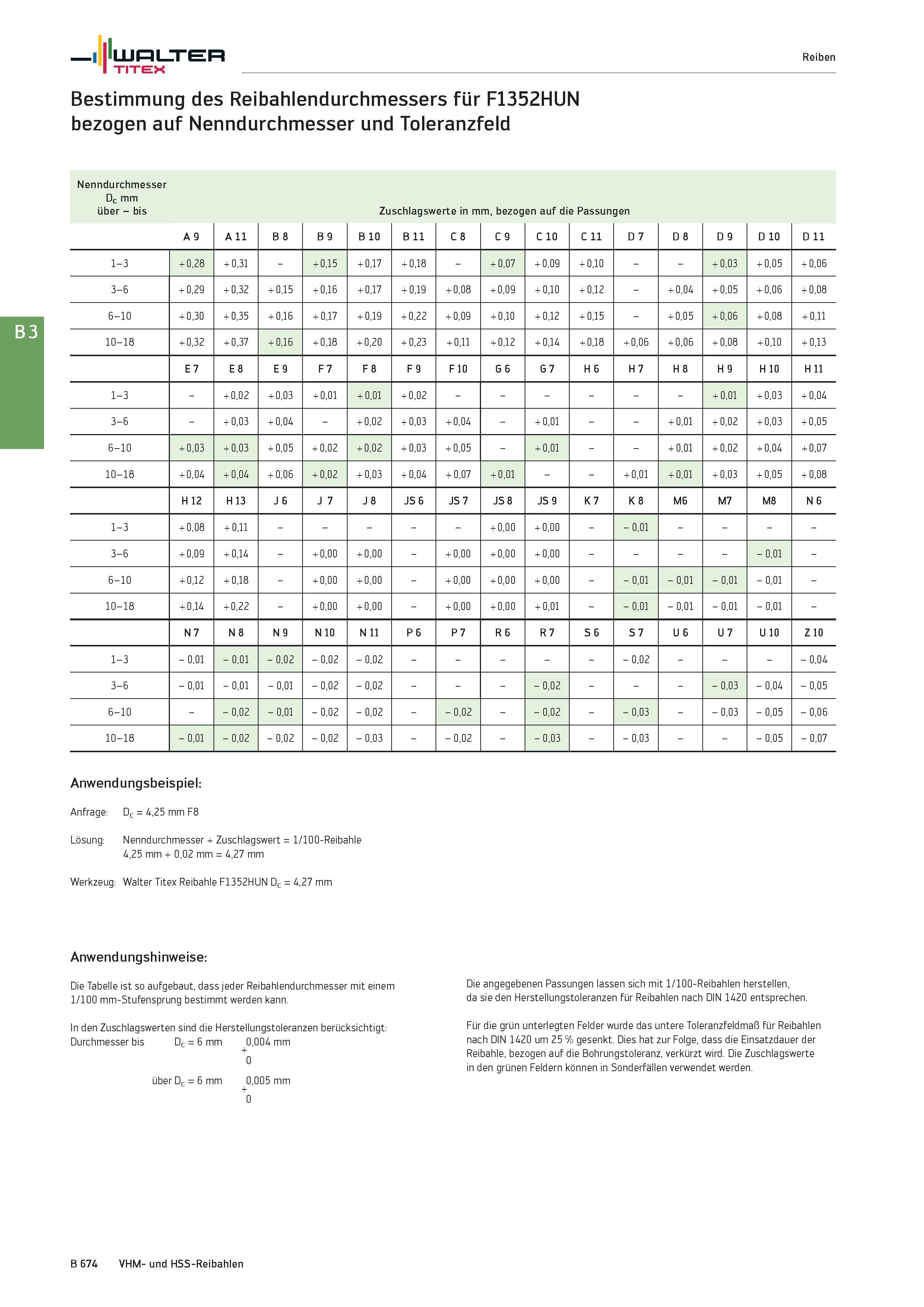

Walter Reiben TITEX Bestimmung des Reibahlendurchmessers für F1352HUN bezogen auf Nenndurchmesser und Toleranzfeld Nenndurchmesser Dc mm über - bis Zuschlagswerte in mm, bezogen auf die Passungen A 9 A 11 B 8 B 9 B 10 B 11 C 8 C 9 C 10 C 11 D 7 D 8 D 9 D 10 D 11 1-3 + 0,28 + 0,31 - + 0,15 + 0,17 + 0,18 - + 0,07 + 0,09 + 0,10 + 0,03 + 0,05 + 0,06 3-6 + 0,29 + 0,32 + 0,15 + 0,16 + 0,17 + 0,19 + 0,08 + 0,09 + 0,10 + 0,12 - + 0,04 + 0,05 + 0,06 + 0,08 6-10 + 0,30 + 0,35 + 0,16 + 0,17 + 0,19 + 0,22 + 0,09 + 0,10 + 0,12 + 0,15 - + 0,05 + 0,06 + 0,08 + 0,11 10-18 + 0,32 + 0,37 + 0,16 + 0,18 + 0,20 + 0,23 + 0,11 + 0,12 + 0,14 + 0,18 + 0,06 + 0,06 + 0,08 + 0,10 + 0,13 E 7 E 8 E 9 F 7 F 8 F 9 F 10 G 6 G 7 H 6 H 7 H 8 H 9 H 10 H 11 1-3 - + 0,02 + 0,03 + 0,01 + 0,01 + 0,02 + 0,01 + 0,03 + 0,04 3-6 - + 0,03 + 0,04 - + 0,02 + 0,03 + 0,04 - + 0,01 + 0,01 + 0,02 + 0,03 + 0,05 6-10 + 0,03 + 0,03 + 0,05 + 0,02 + 0,02 + 0,03 + 0,05 - + 0,01 + 0,01 + 0,02 + 0,04 + 0,07 10-18 + 0,04 + 0,04 + 0,06 + 0,02 + 0,03 + 0,04 + 0,07 + 0,01 + 0,01 + 0,01 + 0,03 + 0,05 + 0,08 H 12 H 13 J 6 J 7 J 8 JS 6 JS 7 JS 8 JS 9 K 7 K 8 M6 M7 M8 N 6 1-3 + 0,08 + 0,11 - + 0,00 + 0,00 0,01 3-6 + 0,09 + 0,14 - + 0,00 + 0,00 - + 0,00 + 0,00 + 0,00 - 0,01 - 6-10 + 0,12 + 0,18 - + 0,00 + 0,00 - + 0,00 + 0,00 + 0,00 0,01 - 0,01 - 0,01 - 0,01 - 10-18 + 0,14 + 0,22 - + 0,00 + 0,00 - + 0,00 + 0,00 + 0,01 0,01 - 0,01 - 0,01 - 0,01 - N 7 N 8 N 9 N 10 N 11 P 6 P 7 R 6 R 7 S 6 S 7 U 6 U 7 U 10 Z 10 1-3 - 0,01 - 0,01 - 0,02 - 0,02 - 0,02 0,02 0,04 3-6 - 0,01 - 0,01 - 0,01 - 0,02 - 0,02 0,02 0,03 - 0,04 - 0,05 6-10 0,02 - 0,01 - 0,02 - 0,02 0,02 0,02 0,03 0,03 - 0,05 - 0,06 10-18 - 0,01 - 0,02 - 0,02 - 0,02 - 0,03 0,02 0,03 0,03 - 0,05 - 0,07 Anwendungsbeispiel: Anfrage: Dc = 4,25 mm F8 Lösung: Nenndurchmesser + Zuschlagswert = 1/100-Reibahle 4,25 mm + 0,02 mm = 4,27 mm Werkzeug: Walter Titex Reibahle F1352HUN Dc = 4,27 mm Anwendungshinweise: Die Tabelle ist so aufgebaut, dass jeder Reibahlendurchmesser mit einem 1/100 mm-Stufensprung bestimmt werden kann. In den Zuschlagswerten sind die Herstellungstoleranzen berücksichtigt: Durchmesser bis Dc = 6 mm 0,004 mm 0 über Dc = 6 mm 0,005 mm 0 Die angegebenen Passungen lassen sich mit 1/100-Reibahlen herstellen, da sie den Herstellungstoleranzen für Reibahlen nach DIN 1420 entsprechen. Für die grün unterlegten Felder wurde das untere Toleranzfeldmaß für Reibahlen nach DIN 1420 um 25 % gesenkt. Dies hat zur Folge, dass die Einsatzdauer der Reibahle, bezogen auf die Bohrungstoleranz, verkürzt wird. Die Zuschlagswerte in den grünen Feldern können in Sonderfällen verwendet werden. B 674 VHM- und HSS-Reibahlen
