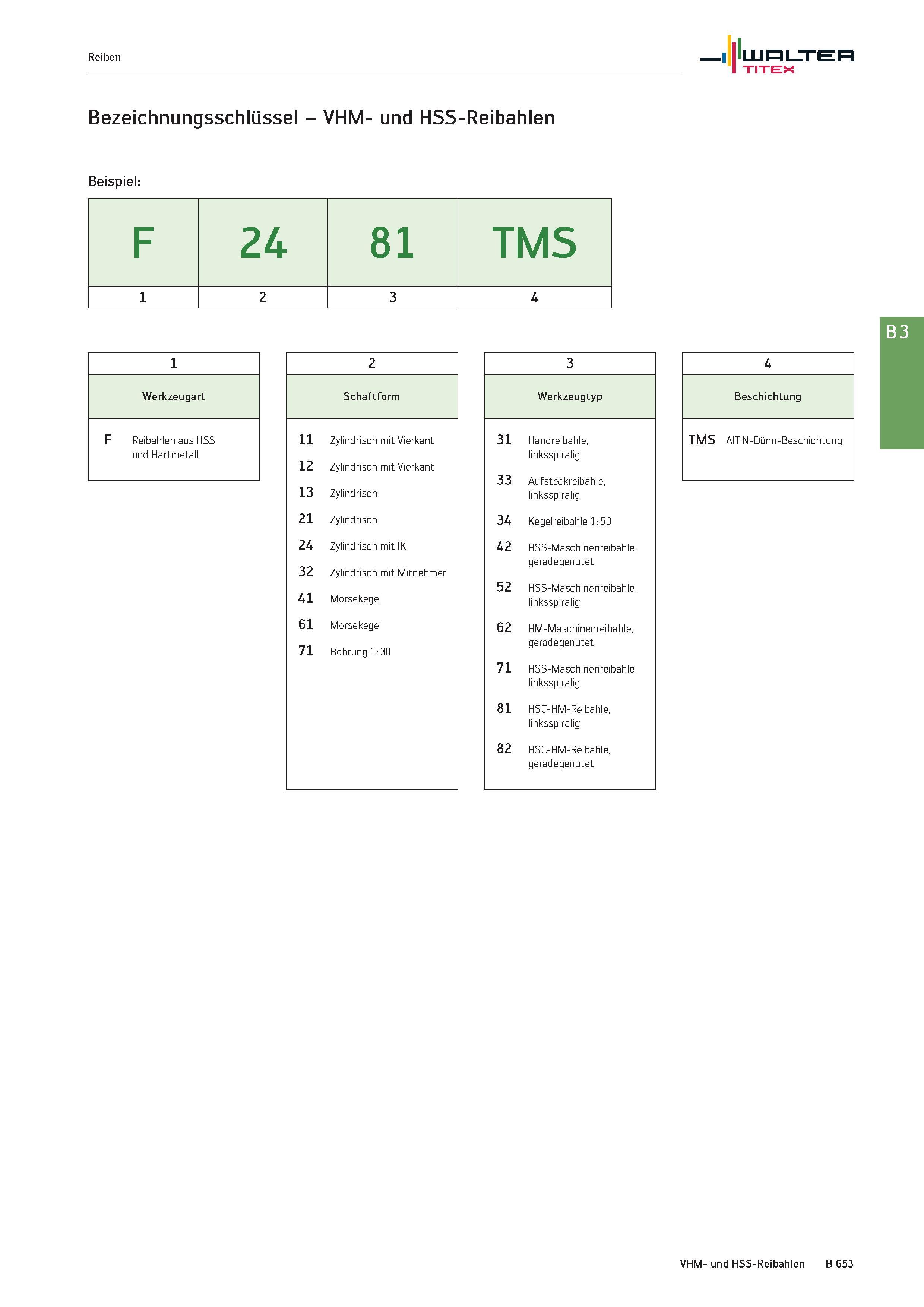

Reiben Bezeichnungsschlüssel - VHM- und HSS-Reibahlen Beispiel: Walter TITEX F 24 81 TMS i 2 3 4 B 3 1 Werkzeugart F Reibahlen aus HSS und Hartmetall 2 Schaftform 11 Zylindrisch mit Vierkant 12 Zylindrisch mit Vierkant 13 Zylindrisch 21 Zylindrisch 24 Zylindrisch mit IK 32 Zylindrisch mit Mitnehmer 41 Morsekegel 61 Morsekegel 71 Bohrung 1:30 3 Werkzeugtyp 31 Handreibahle, linksspiralig 33 Aufsteckreibahle, linksspiralig 34 Kegelreibahle 1 : 50 42 HSS-Maschinenreibahle, geradegenutet 52 HSS-Maschinenreibahle, linksspiralig 62 HM-Maschinenreibahle, geradegenutet 71 HSS-Maschinenreibahle, linksspiralig 81 HSC-HM-Reibahle, linksspiralig 82 HSC-HM-Reibahle, geradegenutet 4 Beschichtung TMS AlTiN-Dünn-Beschichtung VHM- und HSS-Reibahlen B 653
