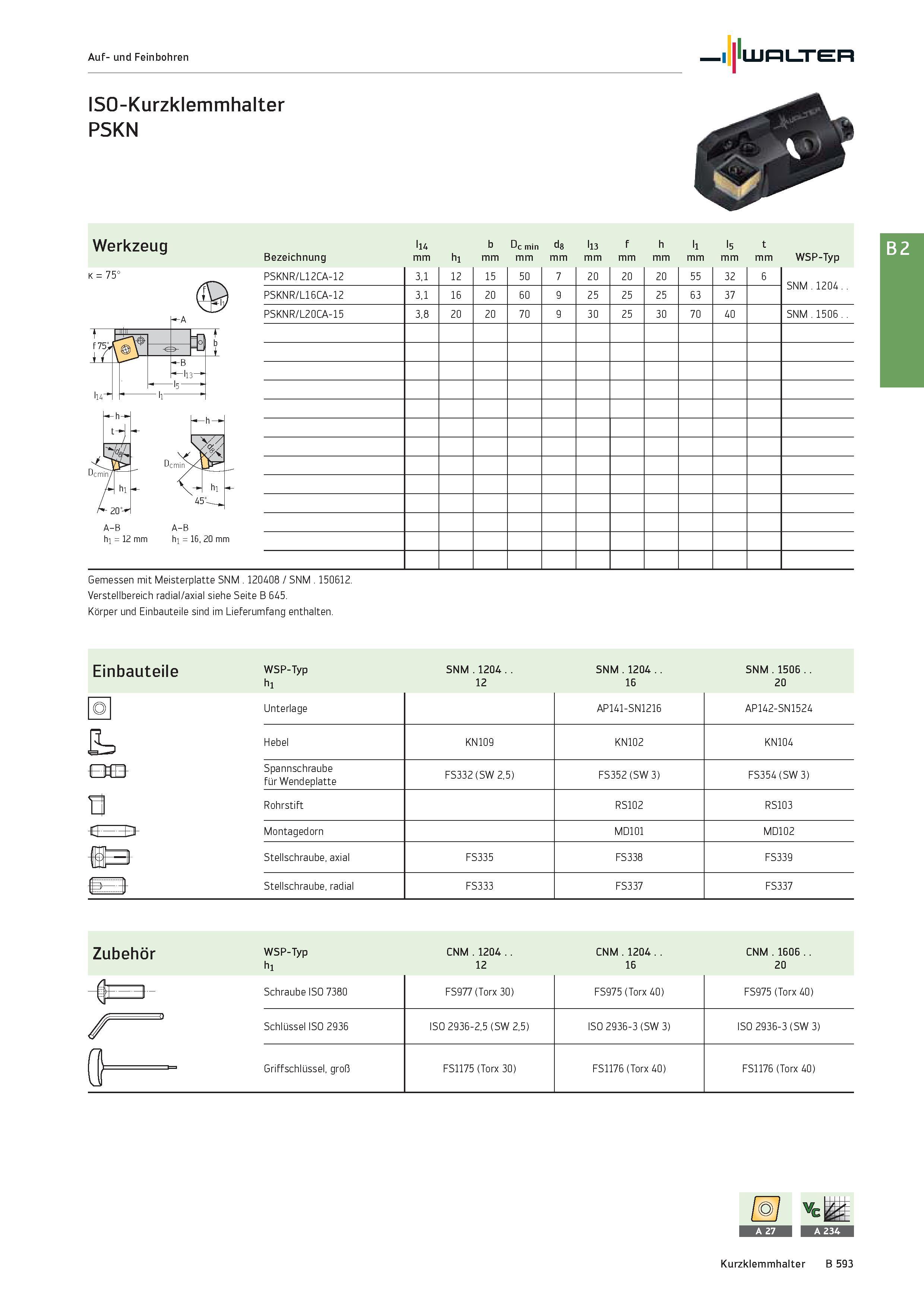

Werkzeug K = 75° A-B A-B hi = 12 mm hi = 16, 20 mm Bezeichnung l14 mm b Dc min d8 mm l13 mm f mm h mm l1 mm l5 mm t mm WSP-Typ PSKNR/L12CA-12 3,1 12 15 50 7 20 20 20 55 32 6 SNM 1204 PSKNR/L16CA-12 3,1 16 20 60 9 25 25 25 63 37 PSKNR/L20CA-15 3,8 20 20 70 9 30 25 30 70 40 SNM 1506 A B D Gemessen mit Meisterplatte SNM 120408 / SNM 150612. Verstellbereich radial/axial siehe Seite B 645. Körper und Einbauteile sind im Lieferumfang enthalten. Einbauteile WSP-Typ 4 0 2 1 2 N 5 SNM 1204 6 0 5 1 M N S h1 12 16 20 O Unterlage AP141-SN1216 AP142-SN1524 E= Hebel KN109 KN102 KN104 EKB Spannschraube für Wendeplatte FS332 (SW 2,5) FS352 (SW 3) FS354 (SW 3) n Rohrstift RS102 RS103 h> Montagedorn MD101 MD102 JEtai Stellschraube, axial FS335 FS338 FS339 B Stellschraube, radial FS333 FS337 FS337 Zubehör WSP-Typ CNM 1204 CNM 1204 CNM 1606 h1 12 16 20 Kurzklemmhalter B 593
