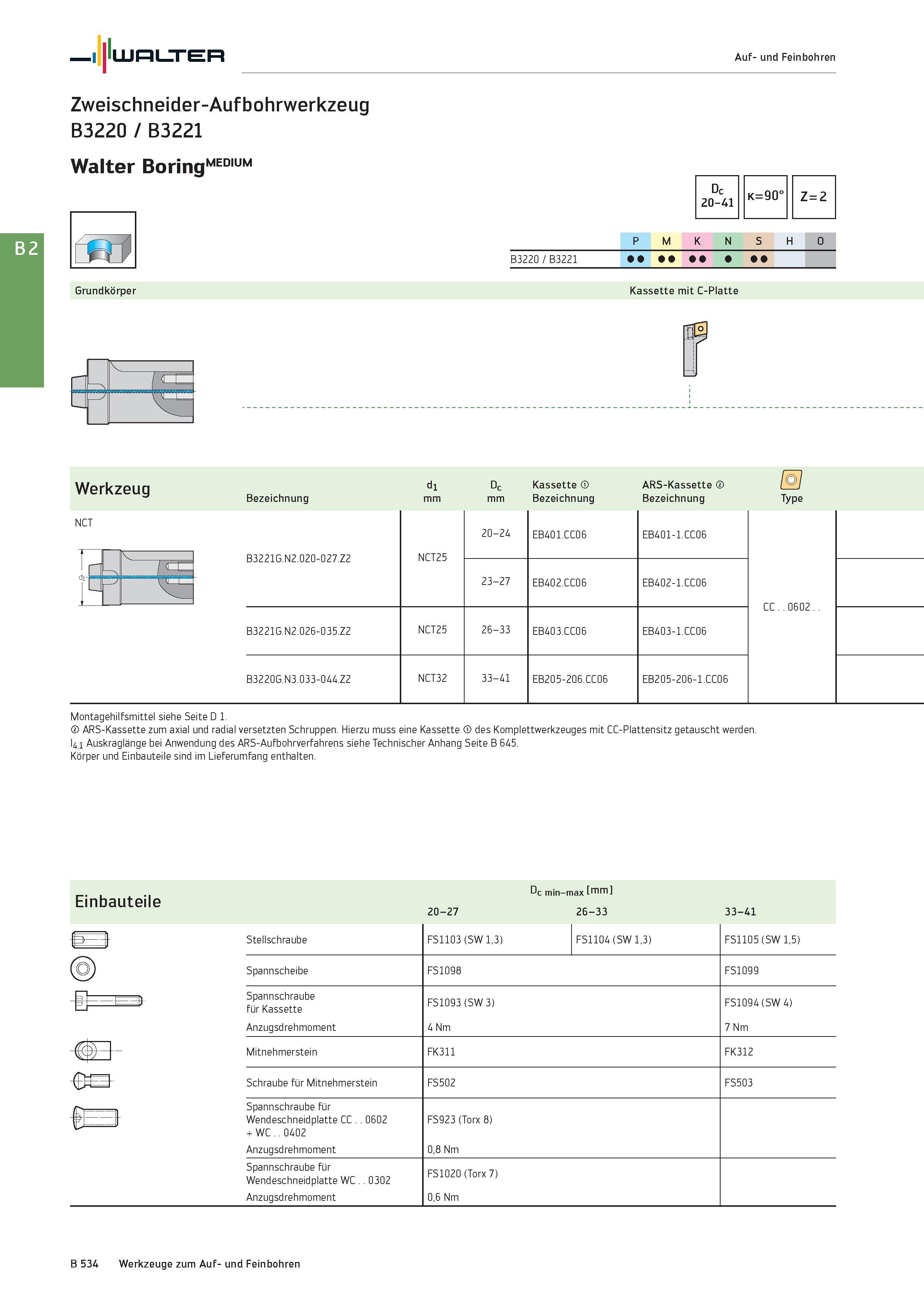

Walter Auf- und Feinbohren Zweischneider-Aufbohrwerkzeug B3220 / B3221 Walter Boring MEDIUM Grundkörper Dc 20-41 k=90° Z=2 P M K N S H O B3220 / B3221 Kassette mit C-Platte P V a= u Werkzeug NCT ri V 1 u -ree Bezeichnung di mm Dc Kassette mm Bezeichnung ARS-Kassette Bezeichnung B3221G.N2.020-027.Z2 NCT25 20-24 EB401.CC06 EB401-1.CC06 23-27 EB402.CC06 EB402-1.CC06 B3221G.N2.026-035.Z2 NCT25 26-33 EB403.CC06 EB403-1.CC06 B3220G.N3.033-044.Z2 NCT32 33-41 EB205-206.CC06 EB205-206-1.CC06 Type CC .0602. Montagehilfsmittel siehe Seite D 1. ARS-Kassette zum axial und radial versetzten Schruppen. Hierzu muss eine Kassette des Komplettwerkzeuges mit CC-Plattensitz getauscht werden. I4.1 Auskraglänge bei Anwendung des ARS-Aufbohrverfahrens siehe Technischer Anhang Seite B 645. Körper und Einbauteile sind im Lieferumfang enthalten. Einbauteile b Dc min-max tmm 20-27 26-33 33-41 Stellschraube FS1103 (SW 1,3) FS1104 (SW 1,3) FS1105 (SW 1,5) Spannscheibe FS1098 FS1099 Spannschraube für Kassette FS1093 (SW 3) FS1094 (SW 4) Anzugsdrehmoment 4 Nm 7 Nm Mitnehmerstein FK311 FK312 Schraube für Mitnehmerstein FS502 FS503 Spannschraube für Wendeschneidplatte CC 0602 + WC 0402 FS923 (Torx 8) Anzugsdrehmoment 0,8 Nm Spannschraube für Wendeschneidplatte WC 0302 FS1020 (Torx 7) Anzugsdrehmoment 0,6 Nm B 534 Werkzeuge zum Auf- und Feinbohren
