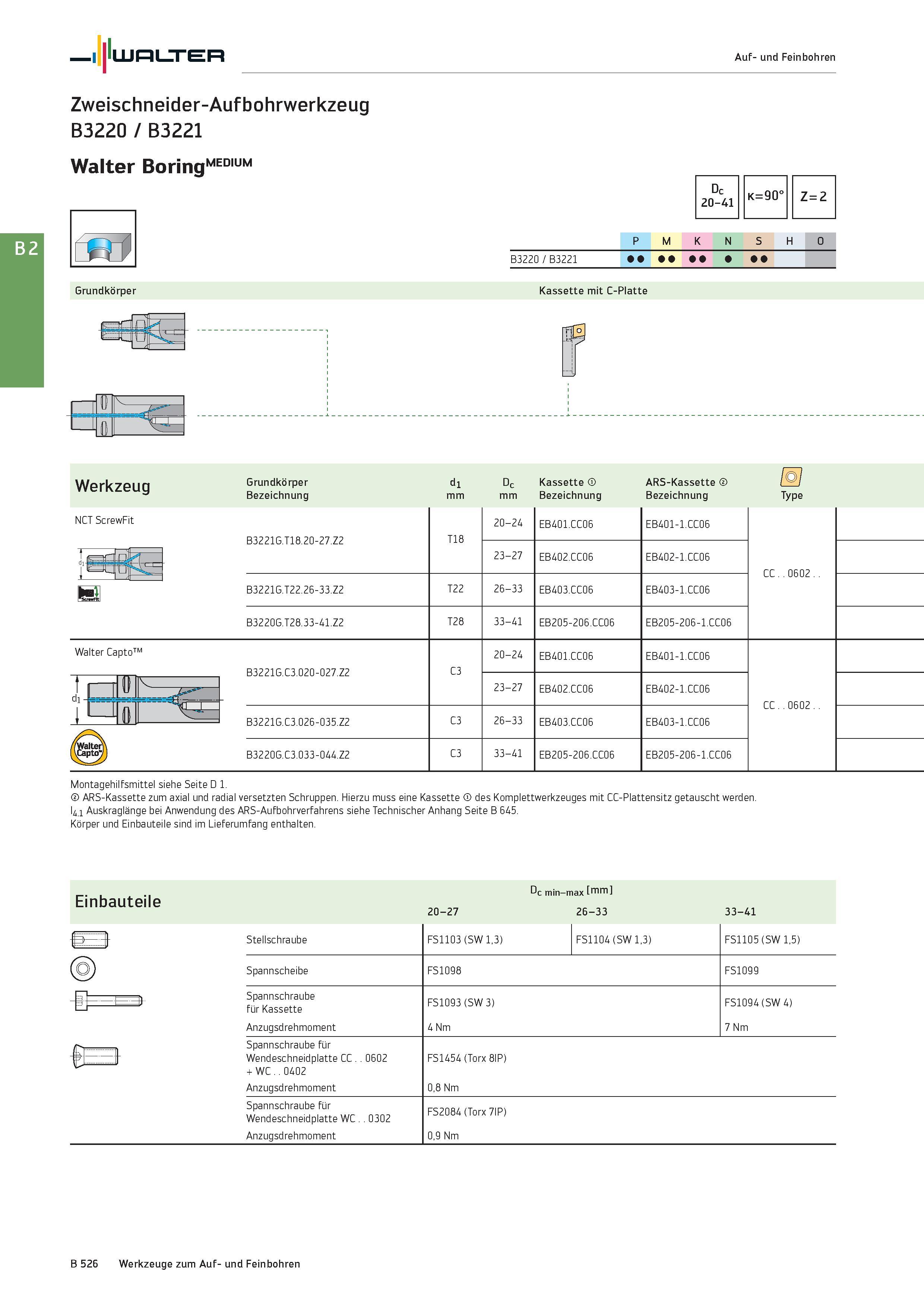

Walter Auf- und Feinbohren Zweischneider-Aufbohrwerkzeug B3220 / B3221 Walter Boring MEDIUM Grundkörper Dc 20-41 k=90° Z=2 P M K N S H O B3220 / B3221 Kassette mit C-Platte Werkzeug NCT ScrewFit Grundkörper Bezeichnung dl mm Dc Kassette mm Bezeichnung ARS-Kassette Bezeichnung Type B3221G.T18.20-27.Z2 T18 20-24 EB401.CC06 EB401-1.CC06 CC 0602 23-27 EB402.CC06 EB402-1.CC06 B3221G.T22.26-33.Z2 T22 26-33 EB403.CC06 EB403-1.CC06 B3220G.T28.33-41.Z2 T28 33-41 EB205-206.CC06 EB205-206-1.CC06 B3221G.C3.020-027.Z2 C3 20-24 EB401.CC06 EB401-1.CC06 CC 0602 23-27 EB402.CC06 EB402-1.CC06 B3221G.C3.026-035.Z2 C3 26-33 EB403.CC06 EB403-1.CC06 B3220G.C3.033-044.Z2 C3 33-41 EB205-206.CC06 EB205-206-1.CC06 Walter Capto t 1 im 1 H fil Montagehilfsmittel siehe Seite D 1. ARS-Kassette zum axial und radial versetzten Schruppen. Hierzu muss eine Kassette des Komplettwerkzeuges mit CC-Plattensitz getauscht werden. I4.1 Auskraglänge bei Anwendung des ARS-Aufbohrverfahrens siehe Technischer Anhang Seite B 645. Körper und Einbauteile sind im Lieferumfang enthalten. Einbauteile Dc min-max tmm 20-27 26-33 33-41 - 13 -J- Stellschraube FS1103 (SW 1,3) FS1104 (SW 1,3) FS1105 (SW 1,5) (ö) Spannscheibe FS1098 FS1099 EH 1 n Spannschraube E-J für Kassette Anzugsdrehmoment FS1093 (SW 3) 4 Nm FS1094 (SW 4) 7 Nm Spannschraube für i j Wendeschneidplatte CC 0602 + WC 0402 Anzugsdrehmoment FS1454 (Torx 8IP) 0,8 Nm Spannschraube für Wendeschneidplatte WC 0302 Anzugsdrehmoment FS2084 (Torx 7IP) 0,9 Nm B 526 Werkzeuge zum Auf- und Feinbohren
