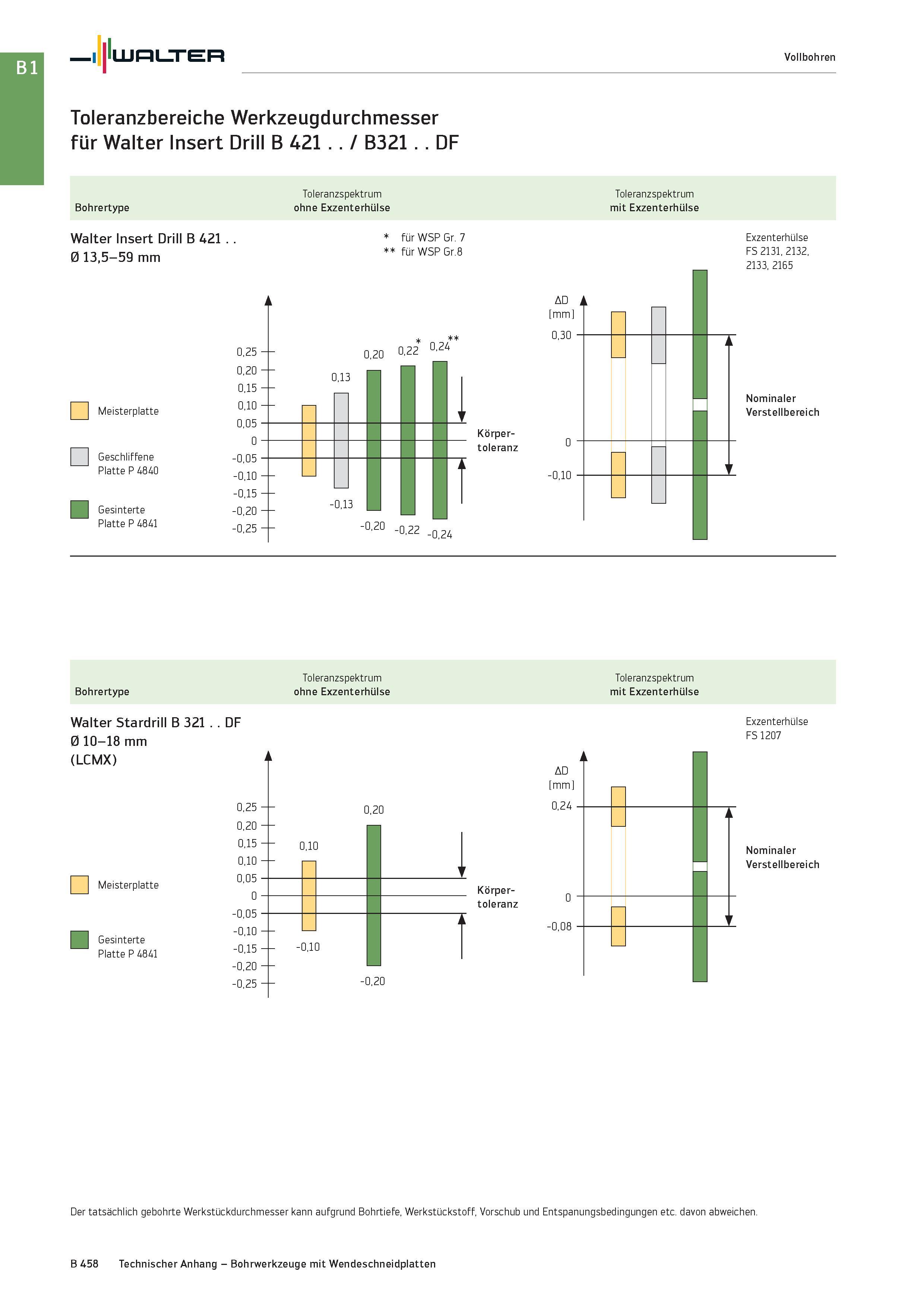

Walter Vollbohren Toleranzbereiche Werkzeugdurchmesser für Walter Insert Drill B 421 / B321 DF Toleranzspektrum Toleranzspektrum Bohrertype ohne Exzenterhülse mit Exzenterhülse Walter Insert Drill B 421 für WSP Gr. 7 Exzenterhülse 0 13,5-59 mm für WSP Gr.8 FS 2131, 2132, 2133, 2165 Meisterplatte Geschliffene Platte P 4840 Gesinterte Platte P 4841 0,25 -0,20 -0,15 -0,10 -0,05 0 -0,05 -0,10 0,15 0,20 0,25 0,20 0,22 0,24 0,13 -0,13 AD mm 0,30 Körper- toleranz -0,20 -0,22 -0,24 0 -0,10 Nominaler Verstellbereich Toleranzspektrum Toleranzspektrum Bohrertype ohne Exzenterhülse mit Exzenterhülse Walter Stardrill B 321 DF 0 10-18 mm (LCMX) Meisterplatte Gesinterte Platte P 4841 0,25 0,20 0,15 0,10 0,05 0 -0,05 -0,10 -0,15 -0,20 -0,25 0,10 -0,10 0,20 -0,20 AD mm 0,24 Körper- toleranz 0 -0,08 Exzenterhülse FS 1207 Nominaler Verstellbereich Der tatsächlich gebohrte Werkstückdurchmesser kann aufgrund Bohrtiefe, Werkstückstoff, Vorschub und Entspanungsbedingungen etc. davon abweichen. B 458 Technischer Anhang - Bohrwerkzeuge mit Wendeschneidplatten
