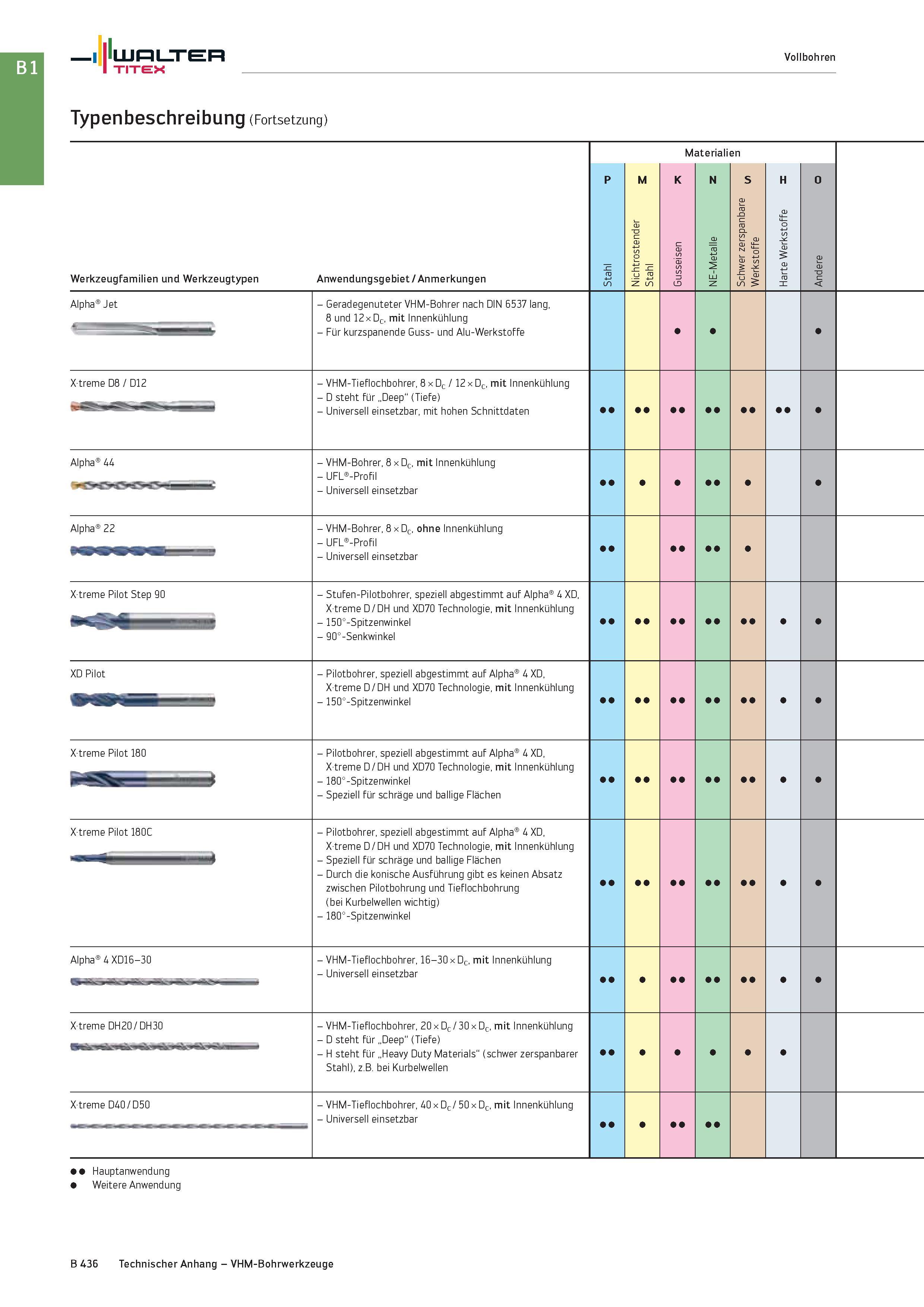

Walter TITEX Vollbohren Typenbeschreibung (Fortsetzung) Werkzeugfamilien und Werkzeugtypen Anwendungsgebiet / Anmerkungen Materialien Alpha Jet - Geradegenuteter VHM-Bohrer nach DIN 6537 lang, 8 und 12 x Dc, mit Innenkühlung - Für kurzspanende Guss- und Alu-Werkstoffe Xtreme D8 / D12 - VHM-Tieflochbohrer, 8 x Dc / 12 x Dc, mit Innenkühlung - D steht für „Deep“ (Tiefe) - Universell einsetzbar, mit hohen Schnittdaten Alpha 44 - VHM-Bohrer, 8 x Dc, mit Innenkühlung - UFL -Profil - Universell einsetzbar Alpha 22 - VHM-Bohrer, 8 x Dc, ohne Innenkühlung - UFL -Profil - Universell einsetzbar Xtreme Pilot Step 90 - Stufen-Pilotbohrer, speziell abgestimmt auf Alpha 4 XD, Xtreme D / DH und XD70 Technologie, mit Innenkühlung - 150°-Spitzenwinkel - 90°-Senkwinkel XD Pilot - Pilotbohrer, speziell abgestimmt auf Alpha 4 XD, Xtreme D / DH und XD70 Technologie, mit Innenkühlung - 150°-Spitzenwinkel Xtreme Pilot 180 - Pilotbohrer, speziell abgestimmt auf Alpha 4 XD, Xtreme D / DH und XD70 Technologie, mit Innenkühlung - 180°-Spitzenwinkel - Speziell für schräge und ballige Flächen Xtreme Pilot 180C - Pilotbohrer, speziell abgestimmt auf Alpha 4 XD, Xtreme D / DH und XD70 Technologie, mit Innenkühlung - Speziell für schräge und ballige Flächen - Durch die konische Ausführung gibt es keinen Absatz zwischen Pilotbohrung und Tieflochbohrung (bei Kurbelwellen wichtig) - 180°-Spitzenwinkel Alpha 4 XD16-30 - VHM-Tieflochbohrer, 16-30 x Dc, mit Innenkühlung - Universell einsetzbar Xtreme DH20 / DH30 - VHM-Tieflochbohrer, 20 x Dc / 30 x Dc, mit Innenkühlung - D steht für „Deep“ (Tiefe) - H steht für „Heavy Duty Materials“ (schwer zerspanbarer Stahl), z.B. bei Kurbelwellen X treme D40 / D50 - VHM-Tieflochbohrer, 40 x Dc / 50 x Dc, mit Innenkühlung - Universell einsetzbar K N S H O C C C C C C C C C C C C C C C C C C C C Hauptanwendung C Weitere Anwendung B 436 Technischer Anhang - VHM-Bohrwerkzeuge
