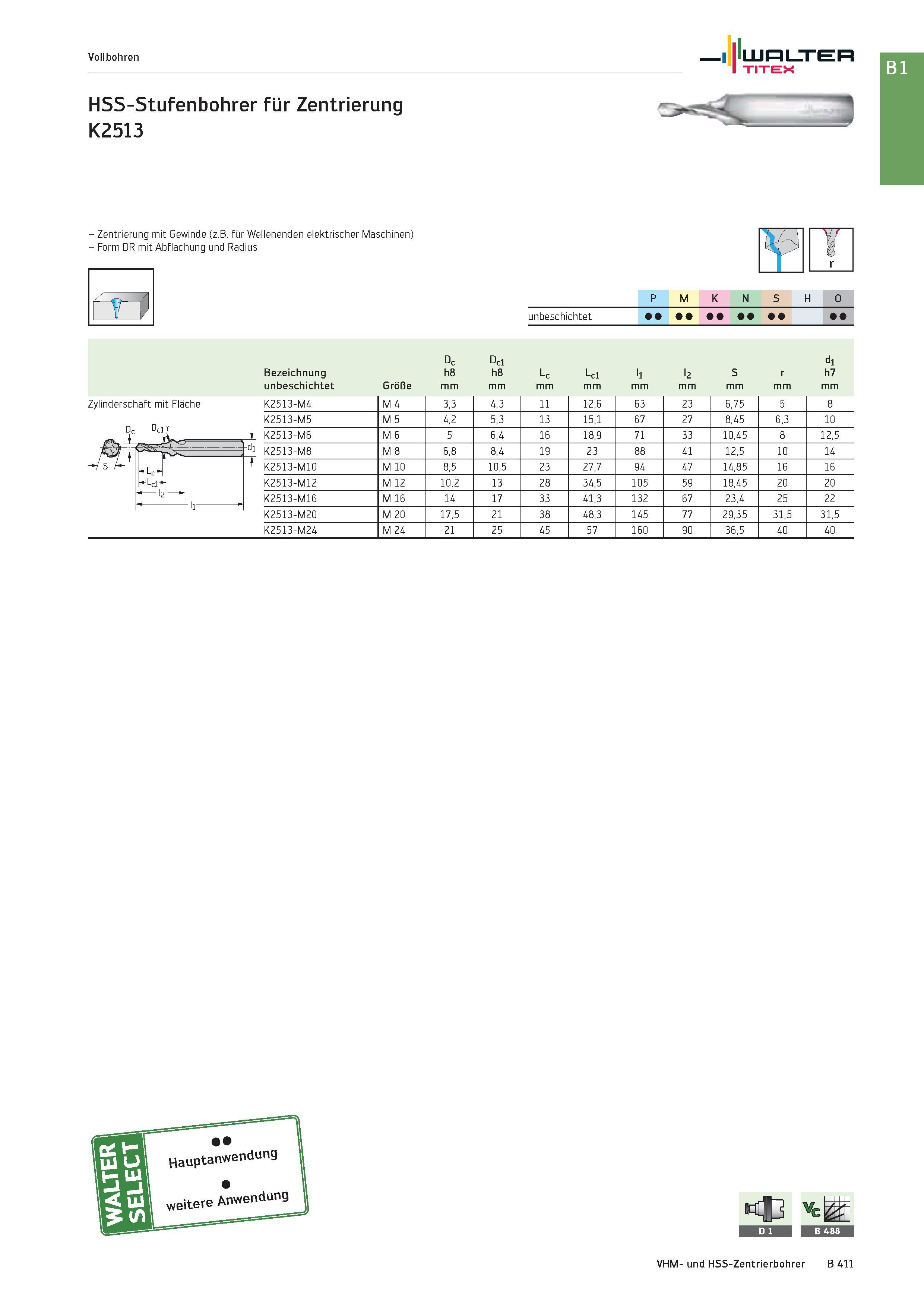

Vollbohren Walter TITEX HSS-Stufenbohrer für Zentrierung K2513 - Zentrierung mit Gewinde (z.B. für Wellenenden elektrischer Maschinen) - Form DR mit Abflachung und Radius iS P M K N S H O unbeschichtet r Bezeichnung unbeschichtet Größe o co E a-cE u co E - = E Lc mm Lc1 mm l1 mm l2 mm S mm r mm d1 h7 mm Zylinderschaft mit Fläche K2513-M4 M 4 3,3 4,3 11 12,6 63 23 6,75 5 8 Dc K2513-M5 M 5 4,2 5,3 13 15,1 67 27 8,45 6,3 10 I K2513-M6 M 6 5 6,4 16 18,9 71 33 10,45 8 12,5 dl K2513-M8 M 8 6,8 8,4 19 23 88 41 12,5 10 14 - j S r -lc 1 K2513-M10 M 10 8,5 10,5 23 27,7 94 47 14,85 16 16 Lc1 K2513-M12 M 12 10,2 13 28 34,5 105 59 18,45 20 20 l2 K2513-M16 M 16 14 17 33 41,3 132 67 23,4 25 22 K2513-M20 M 20 17,5 21 38 48,3 145 77 29,35 31,5 31,5 K2513-M24 M 24 21 25 45 57 160 90 36,5 40 40
