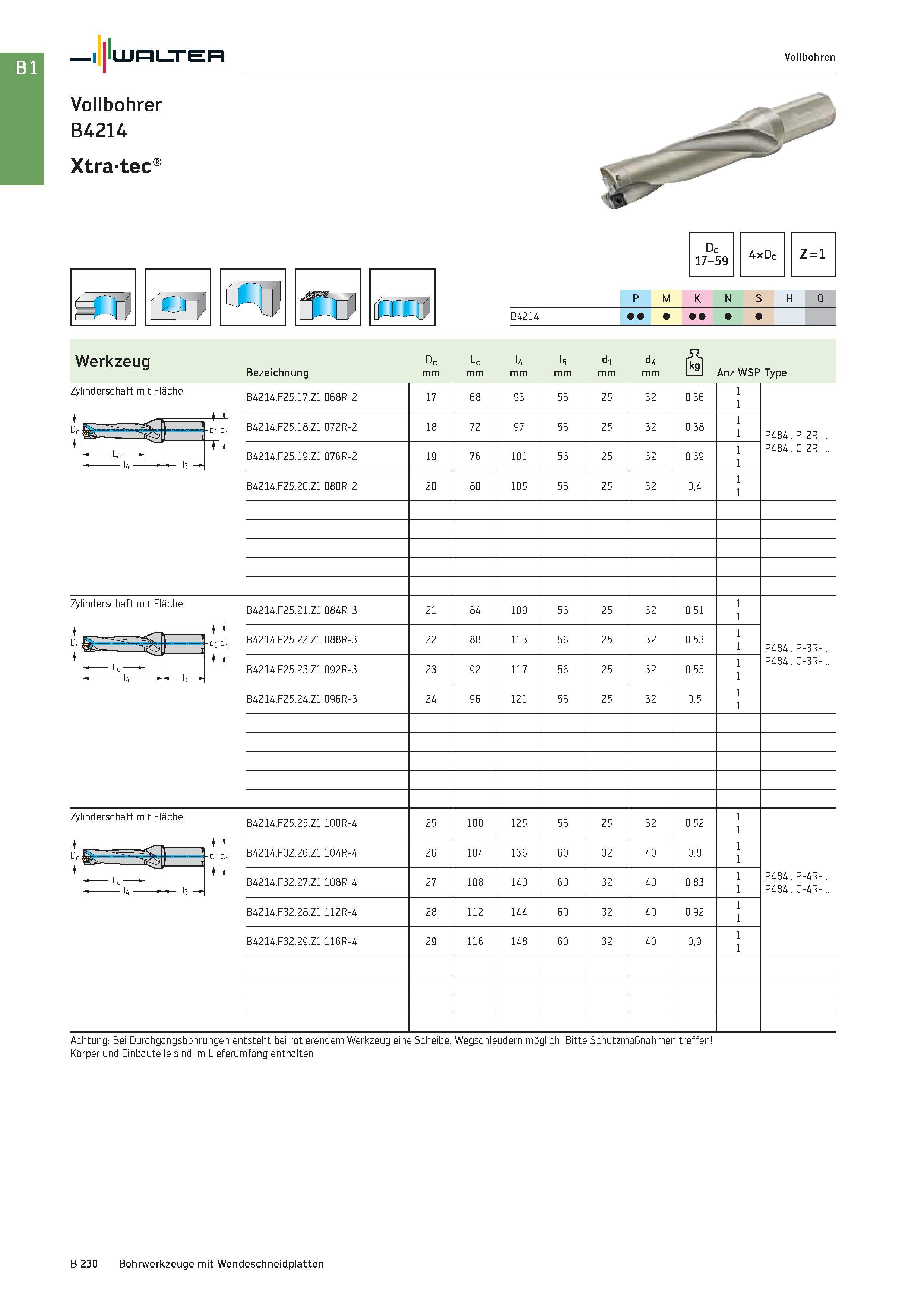

Walter Vollbohrer B4214 Xtratec Vollbohren re Dc 17-59 4xDc Z = 1 P M K N S H O B4214 Werkzeug Zylinderschaft mit Fläche jL Bezeichnung ‘-'c mm -c mm l4 mm l5 mm di mm d4 mm Anz WSP Type B4214.F25.17.Z1.068R-2 17 68 93 56 25 32 0,36 1 1 P484 P-2R- .. P484 C-2R- .. B4214.F25.18.Z1.072R-2 18 72 97 56 25 32 0,38 1 1 B4214.F25.19.Z1.076R-2 19 76 101 56 25 32 0,39 1 1 B4214.F25.20.Z1.080R-2 20 80 105 56 25 32 0,4 1 1 B4214.F25.21.Z1.084R-3 21 84 109 56 25 32 0,51 1 1 P484 P-3R- .. P484 C-3R- .. B4214.F25.22.Z1.088R-3 22 88 113 56 25 32 0,53 1 1 B4214.F25.23.Z1.092R-3 23 92 117 56 25 32 0,55 1 1 B4214.F25.24.Z1.096R-3 24 96 121 56 25 32 0,5 1 1 B4214.F25.25.Z1.100R-4 25 100 125 56 25 32 0,52 1 1 P484 P-4R- .. P484 C-4R- .. B4214.F32.26.Z1.104R-4 26 104 136 60 32 40 0,8 1 1 B4214.F32.27.Z1.108R-4 27 108 140 60 32 40 0,83 1 1 B4214.F32.28.Z1.112R-4 28 112 144 60 32 40 0,92 1 1 B4214.F32.29.Z1.116R-4 29 116 148 60 32 40 0,9 1 1 Zylinderschaft mit Fläche _L Zylinderschaft mit Fläche jL Achtung: Bei Durchgangsbohrungen entsteht bei rotierendem Werkzeug eine Scheibe. Wegschleudern möglich. Bitte Schutzmaßnahmen treffen Körper und Einbauteile sind im Lieferumfang enthalten B 230 Bohrwerkzeuge mit Wendeschneidplatten
