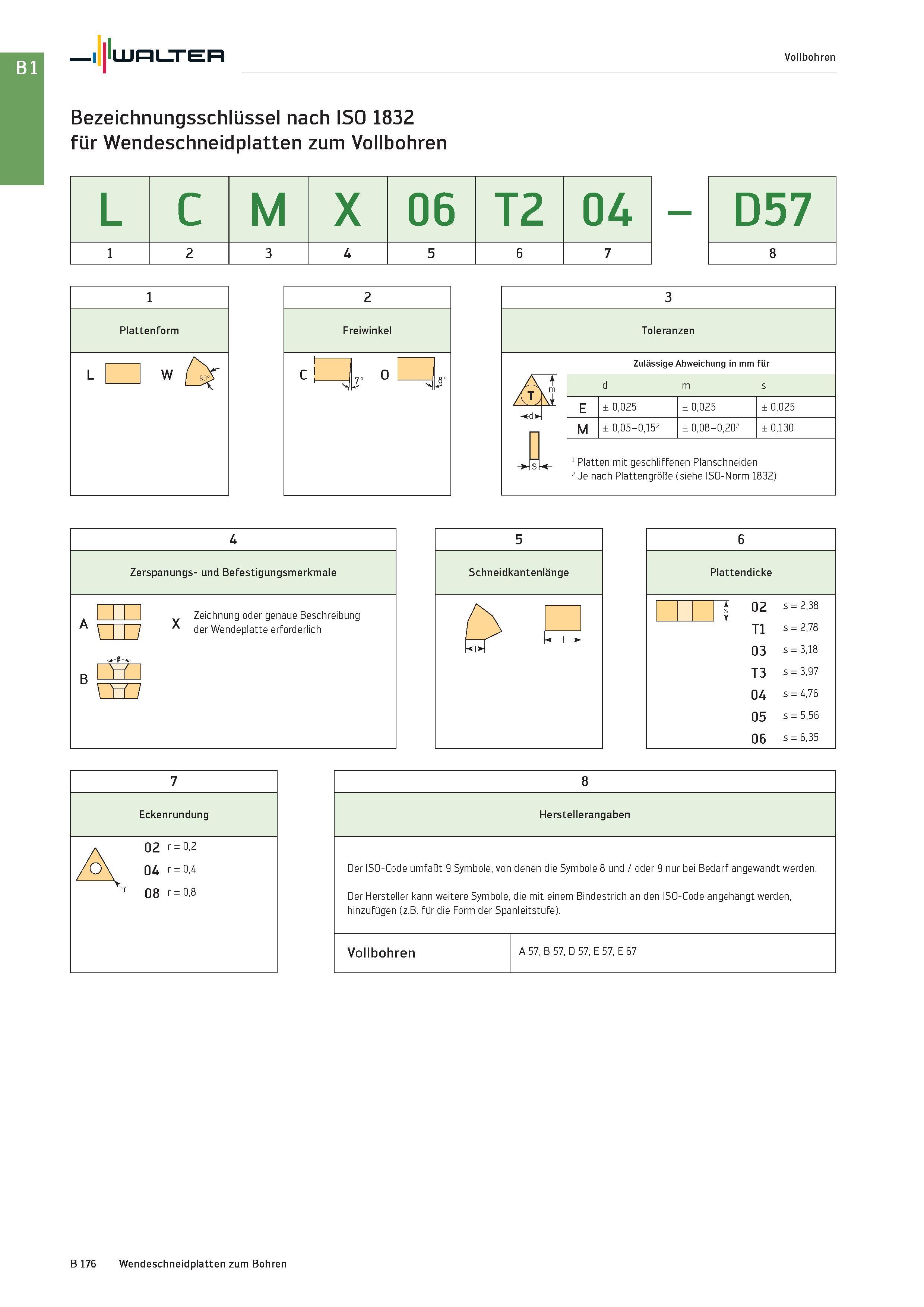

Walter Vollbohren Bezeichnungsschlüssel nach ISO 1832 für Wendeschneidplatten zum Vollbohren L C M X 06 T2 04 ät Ai Toleranzen Zulässige Abweichung in mm für d m s E ± 0,025 ± 0,025 ± 0,025 M ± 0,05-0,152 ± 0,08-0,202 ± 0,130 1 Platten mit geschliffenen Planschneiden 2 Je nach Plattengröße (siehe ISO-Norm 1832) 3 5 6 7 3 d s Zerspanungs- und Befestigungsmerkmale I II I Zeichnung oder genaue Beschreibung A \ / X der Wendeplatte erforderlich B Ü 4 6 Plattendicke 02 s = 2,38 T1 s = 2,78 03 s = 3,18 T3 s = 3,97 04 s = 4,76 05 s = 5,56 06 s = 6,35 Herstellerangaben Der ISO-Code umfaßt 9 Symbole, von denen die Symbole 8 und / oder 9 nur bei Bedarf angewandt werden. Der Hersteller kann weitere Symbole, die mit einem Bindestrich an den ISO-Code angehängt werden, hinzufügen (z.B. für die Form der Spanleitstufe). Vollbohren A 57, B 57, D 57, E 57, E 67 8 B 176 Wendeschneidplatten zum Bohren
