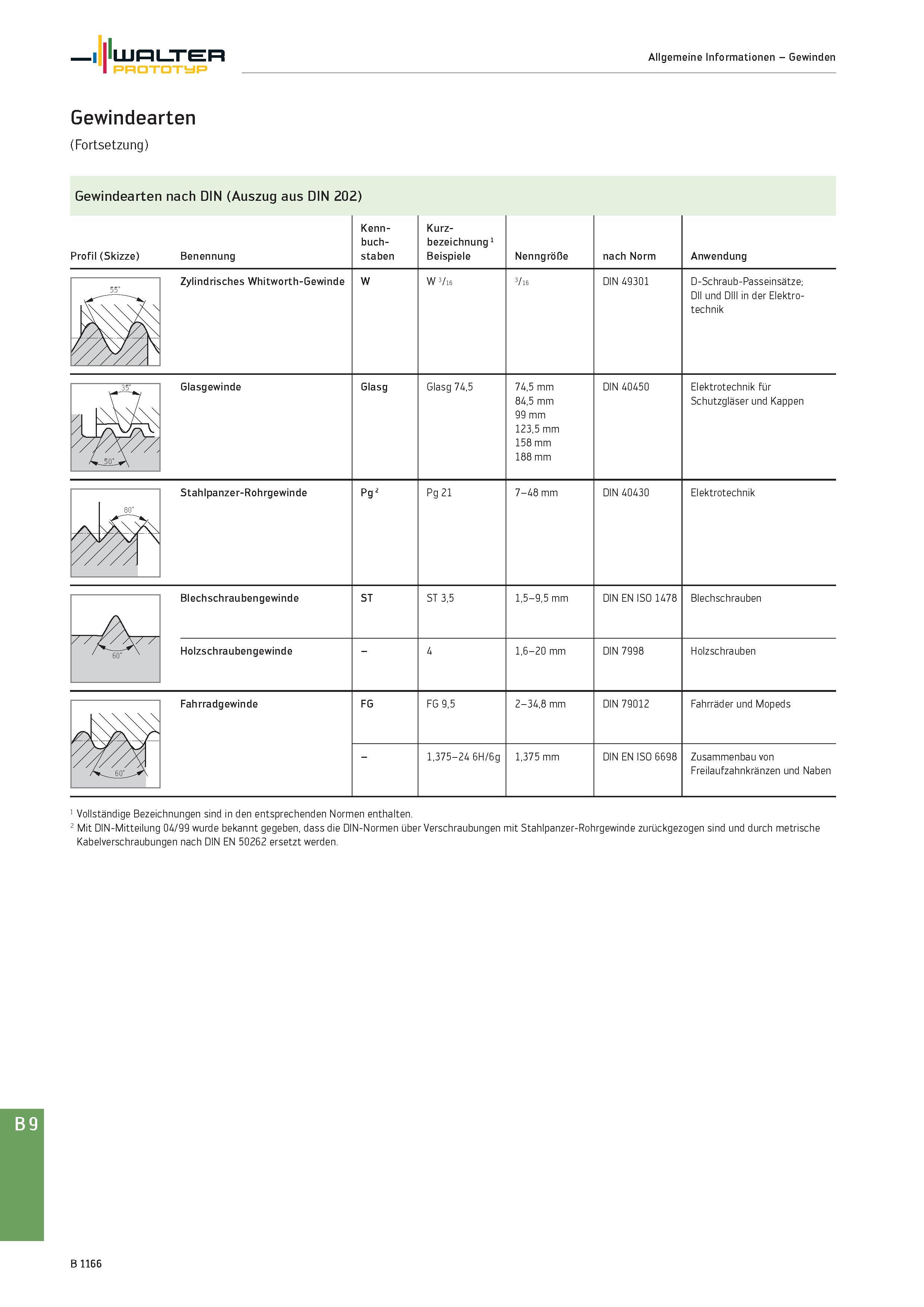

Walter Prototyp Allgemeine Informationen - Gewinden Gewindearten (Fortsetzung) Gewindearten nach DIN (Auszug aus DIN 202) Profil (Skizze) Benennung Kenn- buch- staben Kurzbezeichnung 1 Beispiele Nenngröße nach Norm Anwendung i 55° \A\WV\N / Zylindrisches Whitworth-Gewinde W W 3/l6 3/l6 DIN 49301 D-Schraub-Passeinsätze; DII und DIII in der Elektrotechnik Glasgewinde Glasg Glasg 74,5 74.5 mm 84.5 mm 99 mm 123.5 mm 158 mm 188 mm DIN 40450 Elektrotechnik für Schutzgläser und Kappen / Stahlpanzer-Rohrgewinde Pg 2 Pg 21 7-48 mm DIN 40430 Elektrotechnik 80° /// Blechschraubengewinde ST ST 3,5 1,5-9,5 mm DIN EN ISO 1478 Blechschrauben 7 60° x Holzschraubengewinde - 4 1,6-20 mm DIN 7998 Holzschrauben Fahrradgewinde FG FG 9,5 2-34,8 mm DIN 79012 Fahrräder und Mopeds - 1,375-24 6H/6g 1,375 mm DIN EN ISO 6698 Zusammenbau von Freilaufzahnkränzen und Naben 1 Vollständige Bezeichnungen sind in den entsprechenden Normen enthalten. 2 Mit DIN-Mitteilung 04/99 wurde bekannt gegeben, dass die DIN-Normen über Verschraubungen mit Stahlpanzer-Rohrgewinde zurückgezogen sind und durch metrische Kabelverschraubungen nach DIN EN 50262 ersetzt werden. B 9 B 1166
