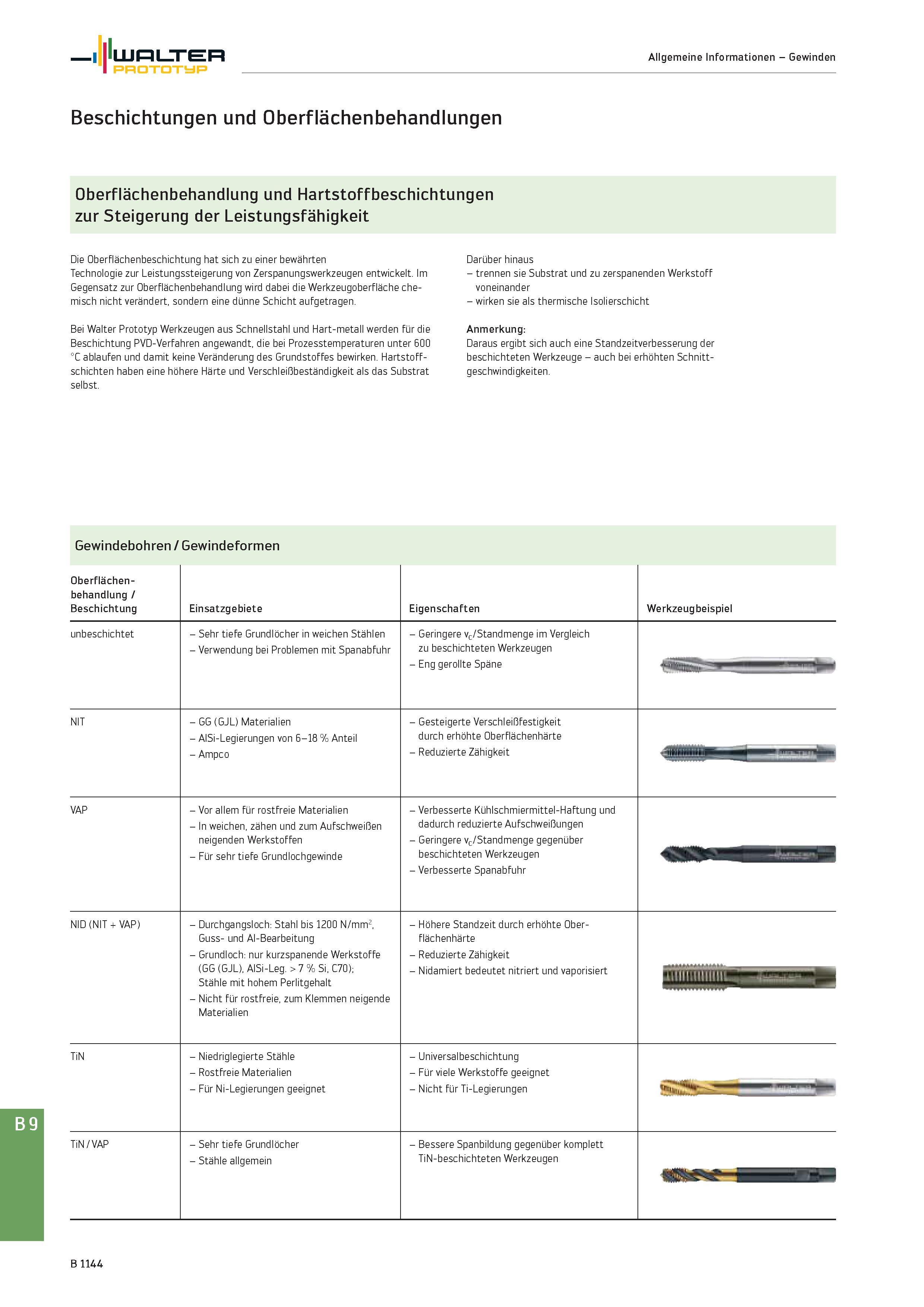

Walter Allgemeine Informationen - Gewinden Prototyp Beschichtungen und Oberflächenbehandlungen Oberflächenbehandlung und Hartstoffbeschichtungen zur Steigerung der Leistungsfähigkeit Die Oberflächenbeschichtung hat sich zu einer bewährten Technologie zur Leistungssteigerung von Zerspanungswerkzeugen entwickelt. Im Gegensatz zur Oberflächenbehandlung wird dabei die Werkzeugoberfläche chemisch nicht verändert, sondern eine dünne Schicht aufgetragen. Darüber hinaus - trennen sie Substrat und zu zerspanenden Werkstoff voneinander - wirken sie als thermische Isolierschicht Bei Walter Prototyp Werkzeugen aus Schnellstahl und Hart-metall werden für die Beschichtung PVD-Verfahren angewandt, die bei Prozesstemperaturen unter 600 °C ablaufen und damit keine Veränderung des Grundstoffes bewirken. Hartstoffschichten haben eine höhere Härte und Verschleißbeständigkeit als das Substrat selbst. Anmerkung: Daraus ergibt sich auch eine Standzeitverbesserung der beschichteten Werkzeuge - auch bei erhöhten Schnittgeschwindigkeiten. Gewindebohren / Gewindeformen Oberflächenbehandlung / Beschichtung Einsatzgebiete Eigenschaften Werkzeugbeispiel unbeschichtet - Sehr tiefe Grund I öcher in weichen Stählen - Verwendung bei Problemen mit Spanabfuhr - Geringere vc/Standmenge im Vergleich zu beschichteten Werkzeugen - Eng gerollte Späne NIT - GG (GJL) Materialien - AlSi-Legierungen von 6-18 % Anteil - Ampco - Gesteigerte Verschleißfestigkeit durch erhöhte Oberflächenhärte - Reduzierte Zähigkeit VAP - Vor allem für rostfreie Materialien - In weichen, zähen und zum Aufschweißen neigenden Werkstoffen - Für sehr tiefe Grundlochgewinde - Verbesserte Kühlschmiermittel-Haftung und dadurch reduzierte Aufschweißungen - Geringere vc/Standmenge gegenüber beschichteten Werkzeugen - Verbesserte Spanabfuhr NID (NIT + VAP) - Durchgangsloch: Stahl bis 1200 N/mm2, Guss- und Al-Bearbeitung - Grundloch: nur kurzspanende Werkstoffe (GG (GJL), AlSi-Leg. > 7 % Si, C70); Stähle mit hohem Perlitgehalt - Nicht für rostfreie, zum Klemmen neigende Materialien - Höhere Standzeit durch erhöhte Oberflächenhärte - Reduzierte Zähigkeit - Nidamiert bedeutet nitriert und vaporisiert TiN - Niedriglegierte Stähle - Rostfreie Materialien - Für Ni-Legierungen geeignet - Universalbeschichtung - Für viele Werkstoffe geeignet - Nicht für Ti-Legierungen TiN / VAP - Sehr tiefe Grundl öcher - Stähle allgemein - Bessere Spanbildung gegenüber komplett TiN-beschichteten Werkzeugen B 1144
