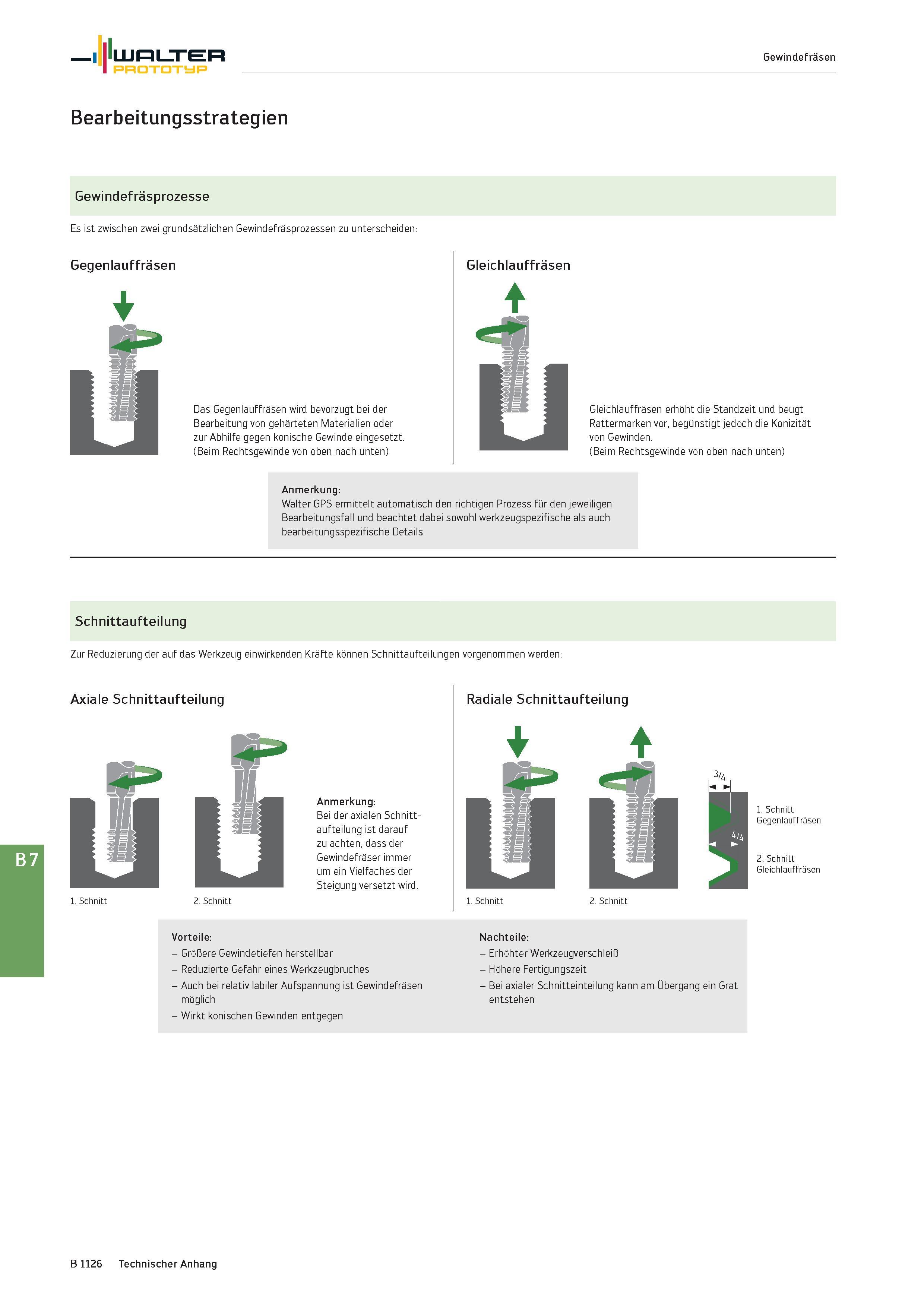

Walter Gewindefräsen Prototyp Bearbeitungsstrategien Gewindefräsprozesse Es ist zwischen zwei grundsätzlichen Gewindefräsprozessen zu unterscheiden: Gegenlauffräsen Das Gegenlauffräsen wird bevorzugt bei der Bearbeitung von gehärteten Materialien oder zur Abhilfe gegen konische Gewinde eingesetzt. (Beim Rechtsgewinde von oben nach unten) Gleichlauffräsen Gleichlauffräsen erhöht die Standzeit und beugt Rattermarken vor, begünstigt jedoch die Konizität von Gewinden. (Beim Rechtsgewinde von oben nach unten) Anmerkung: Walter GPS ermittelt automatisch den richtigen Prozess für den jeweiligen Bearbeitungsfall und beachtet dabei sowohl werkzeugspezifische als auch bearbeitungs spezifische Details. Schnittaufteilung Zur Reduzierung der auf das Werkzeug einwirkenden Kräfte können Schnittaufteilungen vorgenommen werden: Axiale Schnittaufteilung Anmerkung: Bei der axialen Schnittaufteilung ist darauf zu achten, dass der Gewindefräser immer um ein Vielfaches der Steigung versetzt wird. Radiale Schnittaufteilung 1. Schnitt Gegenlauffräsen 2. Schnitt Gleichlauffräsen 1. Schnitt 2. Schnitt 1. Schnitt 2. Schnitt Vorteile: - Größere Gewindetiefen herstellbar - Reduzierte Gefahr eines Werkzeugbruches - Auch bei relativ labiler Aufspannung ist Gewindefräsen möglich - Wirkt konischen Gewinden entgegen Nachteile: - Erhöhter Werkzeugverschleiß - Höhere Fertigungszeit - Bei axialer Schnitteinteilung kann am Übergang ein Grat entstehen B 1126 Technischer Anhang
