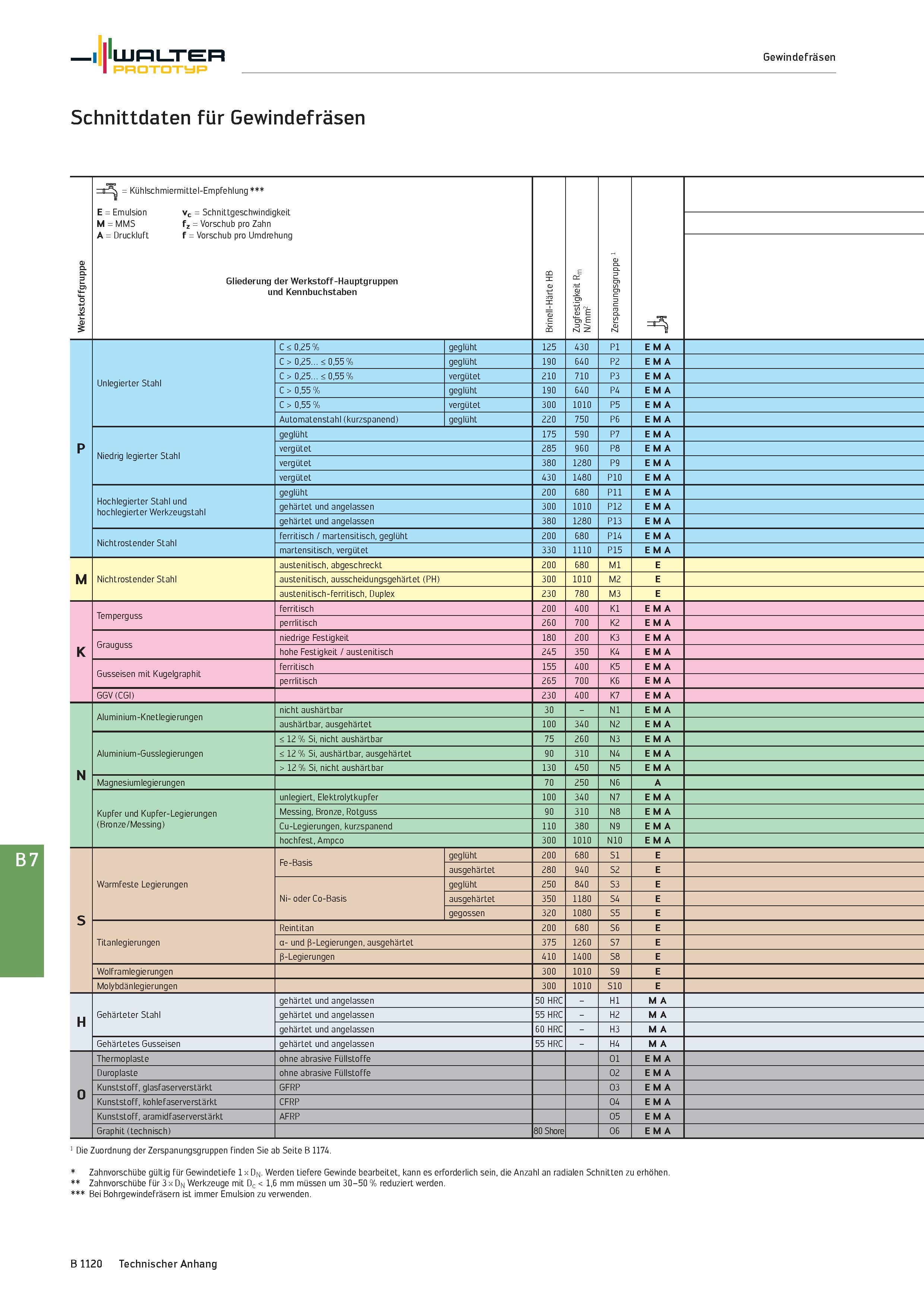

Walter Gewindefräsen Prototyp Schnittdaten für Gewindefräsen Werkstoffgruppe r j = Kühlschmiermittel-Empfehlung E = Emulsion vc = Schnittgeschwindigkeit M = MMS fz = Vorschub pro Zahn A = Druckluft f = Vorschub pro Umdrehung Gliederung der Werkstoff-Hauptgruppen und Kennbuchstaben Brinell-Härte HB Zugfestigkeit Rm N/mm2 Zerspanungsgruppe 1 = 3 P Unlegierter Stahl C < 0,25 % geglüht 125 430 P1 E M A C > 0,25... < 0,55 % geglüht 190 640 P2 E M A C > 0,25. < 0,55 % vergütet 210 710 P3 E M A C > 0,55 % geglüht 190 640 P4 E M A C > 0,55 % vergütet 300 1010 P5 E M A Automatenstahl (kurzspanend) geglüht 220 750 P6 E M A Niedrig legierter Stahl geglüht 175 590 P7 E M A vergütet 285 960 P8 E M A vergütet 380 1280 P9 E M A vergütet 430 1480 P10 E M A Hochlegierter Stahl und hochlegierter Werkzeugstahl geglüht 200 680 P11 E M A gehärtet und angelassen 300 1010 P12 E M A gehärtet und angelassen 380 1280 P13 E M A Nichtrostender Stahl ferritisch / martensitisch, geglüht 200 680 P14 E M A martensitisch, vergütet 330 1110 P15 E M A M Nichtrostender Stahl austenitisch, abgeschreckt 200 680 M1 E austenitisch, ausscheidungsgehärtet (PH) 300 1010 M2 E austenitisch-ferritisch, Duplex 230 780 M3 E K Temperguss ferritisch 200 400 K1 E M A perrlitisch 260 700 K2 E M A Grauguss niedrige Festigkeit 180 200 K3 E M A hohe Festigkeit / austenitisch 245 350 K4 E M A Gusseisen mit Kugelgraphit ferritisch 155 400 K5 E M A perrlitisch 265 700 K6 E M A GGV (CGI) 230 400 K7 E M A N Aluminium-Knetlegierungen nicht aushärtbar 30 - N1 E M A aushärtbar, ausgehärtet 100 340 N2 E M A Aluminium-Gusslegierungen < 12 % Si, nicht aushärtbar 75 260 N3 E M A < 12 % Si, aushärtbar, ausgehärtet 90 310 N4 E M A > 12 % Si, nicht aushärtbar 130 450 N5 E M A Magnesiumlegierungen 70 250 N6 A Kupfer und Kupfer-Legierungen (Bronze/Messing) unlegiert, Elektrolytkupfer 100 340 N7 E M A Messing, Bronze, Rotguss 90 310 N8 E M A Cu-Legierungen, kurzspanend 110 380 N9 E M A hochfest, Ampco 300 1010 N10 E M A S Warmfeste Legierungen Fe-Basis geglüht 200 680 S1 E ausgehärtet 280 940 S2 E Ni- oder Co-Basis geglüht 250 840 S3 E ausgehärtet 350 1180 S4 E gegossen 320 1080 S5 E Titanlegierungen Reintitan 200 680 S6 E a- und ß-Legierungen, ausgehärtet 375 1260 S7 E ß-Legierungen 410 1400 S8 E Wolframlegierungen 300 1010 S9 E Molybdänlegierungen 300 1010 S10 E H Gehärteter Stahl gehärtet und angelassen 50 HRC - H1 M A gehärtet und angelassen 55 HRC - H2 M A gehärtet und angelassen 60 HRC - H3 M A Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 M A O Thermoplaste ohne abrasive Füllstoffe O1 E M A Duroplaste ohne abrasive Füllstoffe O2 E M A Kunststoff, glasfaserverstärkt GFRP O3 E M A Kunststoff, kohlefaserverstärkt CFRP O4 E M A Kunststoff, aramidfaserverstärkt AFRP O5 E M A Graphit (technisch) 80 Shore O6 E M A 1 Die Zuordnung der Zerspanungsgruppen finden Sie ab Seite B 1174. Zahnvorschübe gültig für Gewindetiefe 1 x Dn. Werden tiefere Gewinde bearbeitet, kann es erforderlich sein, die Anzahl an radialen Schnitten zu erhöhen. Zahnvorschübe für 3 x Dn Werkzeuge mit Dc < 1,6 mm müssen um 30-50 % reduziert werden. Bei Bohrgewindefräsern ist immer Emulsion zu verwenden. B 1120 Technischer Anhang
