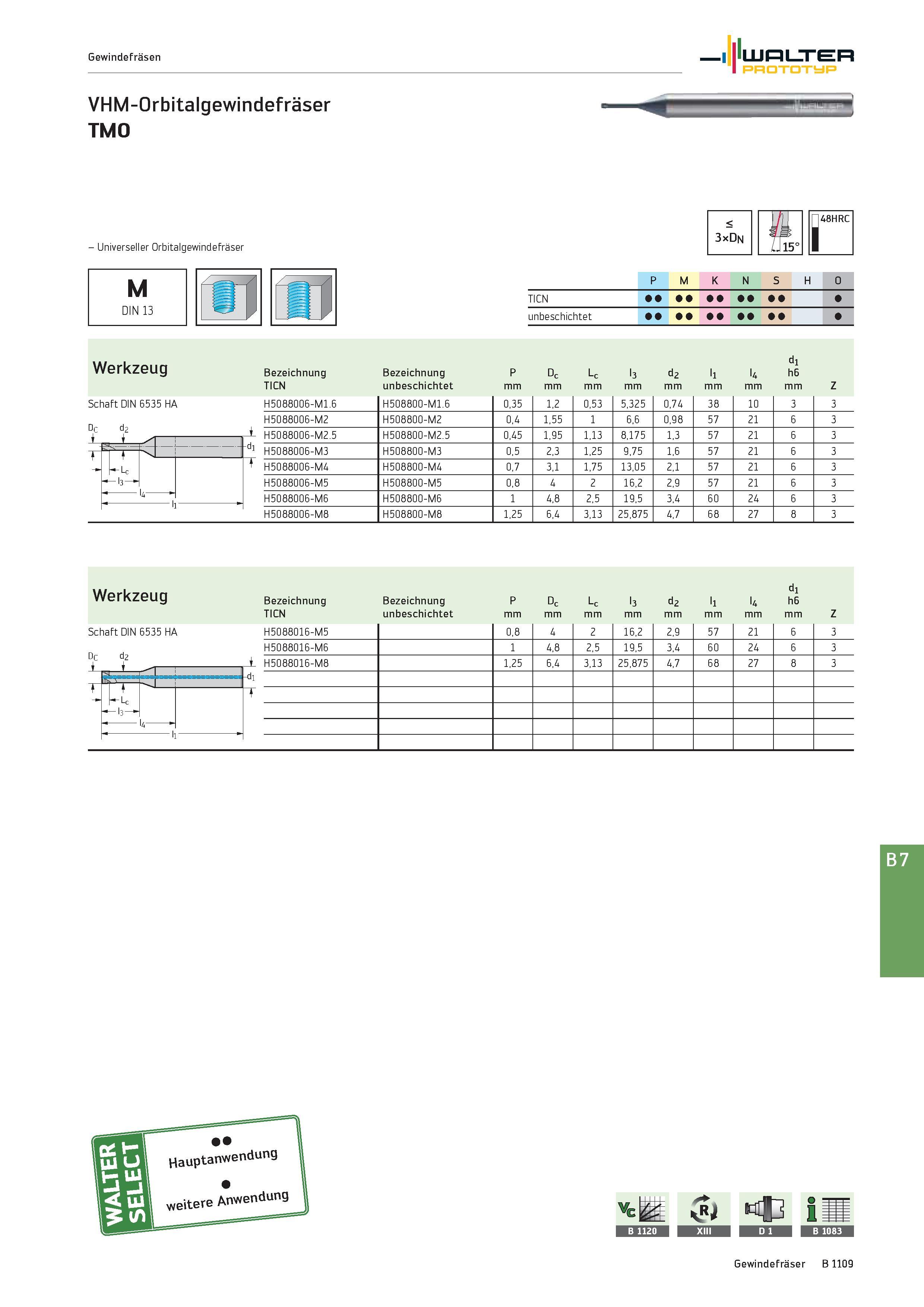

Walter Prototyp Gewindefräsen VHM-Orbitalgewindefräser TMO - Universeller Orbitalgewindefräser < j/jj 148HRC 3xDn U150 1 Werkzeug Bezeichnung TICN Bezeichnung unbeschichtet P mm Dc mm Lc mm l3 mm d2 mm l1 mm l4 mm d1 h6 mm Z Schaft DIN 6535 HA H5088006-M1.6 H508800-M1.6 0,35 1,2 0,53 5,325 0,74 38 10 3 3 Dc 1 d2 1 H5088006-M2 H508800-M2 0,4 1,55 1 6,6 0,98 57 21 6 3 H5088006-M2.5 H508800-M2.5 0,45 1,95 1,13 8,175 1,3 57 21 6 3 -dj 1 t "V H5088006-M3 H508800-M3 0,5 2,3 1,25 9,75 1,6 57 21 6 3 t H5088006-M4 H508800-M4 0,7 3,1 1,75 13,05 2,1 57 21 6 3 H5088006-M5 H508800-M5 0,8 4 2 16,2 2,9 57 21 6 3 4 H5088006-M6 H508800-M6 1 4,8 2,5 19,5 3,4 60 24 6 3 H5088006-M8 H508800-M8 1,25 6,4 3,13 25,875 4,7 68 27 8 3 Werkzeug Bezeichnung Bezeichnung P Dc Lc l3 d2 l1 U h6 TICN unbeschichtet mm Z B 7 Gewindefräser B 1109
