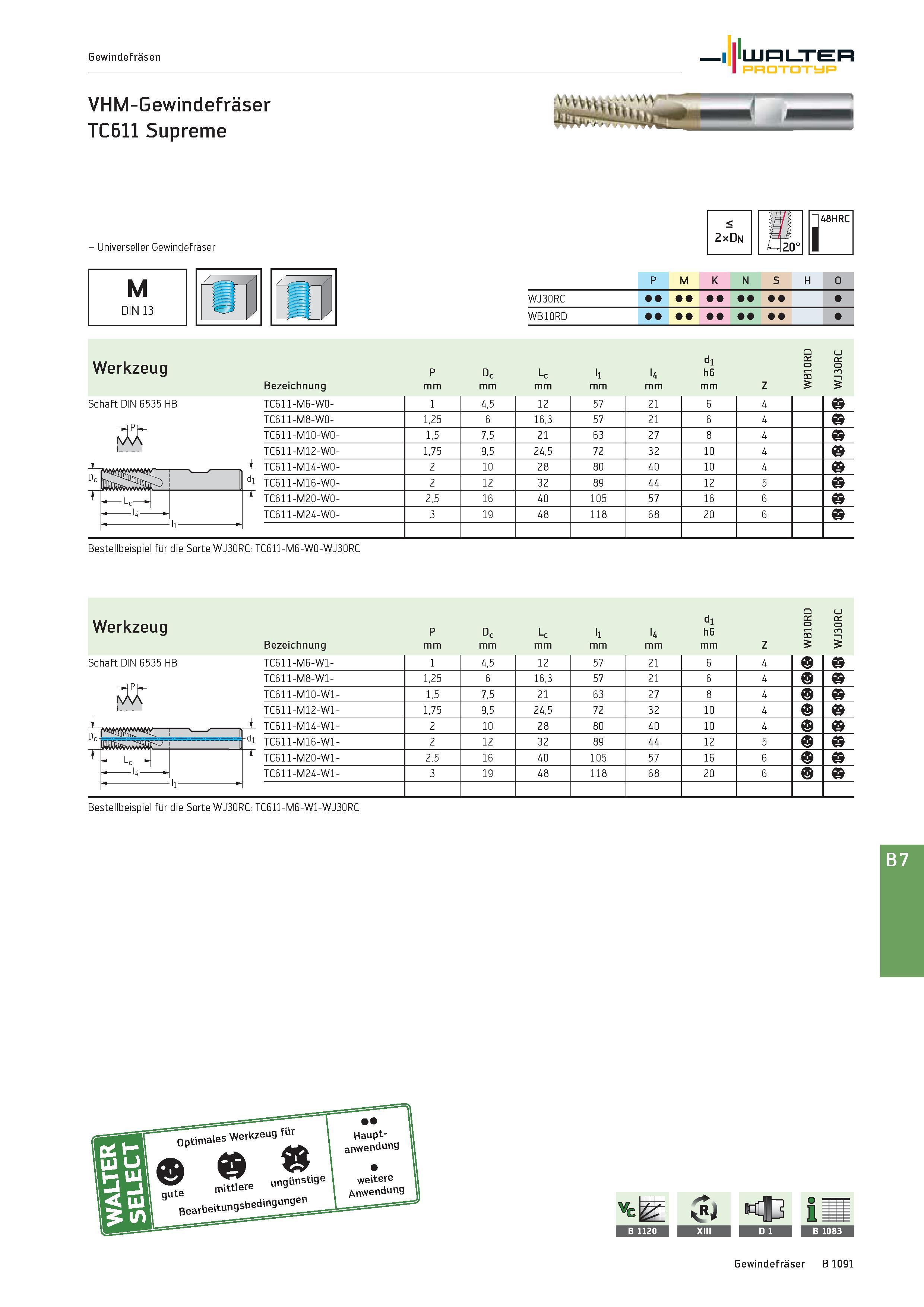

Walter Prototyp Gewindefräsen VHM-Gewindefräser TC611 Supreme Werkzeug Bezeichnung P mm Dc mm Lc mm l1 mm l4 mm d1 h6 mm Z WB10RD u cn 0 m s Schaft DIN 6535 HB TC611-M6-W0- 1 4,5 12 57 21 6 4 b TC611-M8-W0- 1,25 6 16,3 57 21 6 4 b TC611-M10-W0- 1,5 7,5 21 63 27 8 4 b LLLJ TC611-M12-W0- 1,75 9,5 24,5 72 32 10 4 b TC611-M14-W0- 2 10 28 80 40 10 4 b Uc dl TC611-M16-W0- 2 12 32 89 44 12 5 b Lc t TC611-M20-W0- 2,5 16 40 105 57 16 6 b l4 - TC611-M24-W0- 3 19 48 118 68 20 6 b -> ll - Bestellbeispiel für die Sorte WJ30RC: TC611-M6-W0-WJ30RC Werkzeug P c D Lc l1 l4 d1 h6 D er 0 1 B W u cn 0 m Bezeichnung mm Z Schaft DIN 6535 HB TC611-M6-W1- 1 4,5 12 57 21 6 4 TC611-M8-W1- 1,25 6 16,3 57 21 6 4 TC611-M10-W1- 1,5 7,5 21 63 27 8 4 TC611-M12-W1- 1,75 9,5 24,5 72 32 10 4 TC611-M14-W1- 2 10 28 80 40 10 4 TC611-M16-W1- 2 12 32 89 44 12 5 TC611-M20-W1- 2,5 16 40 105 57 16 6 TC611-M24-W1- 3 19 48 118 68 20 6 Bestellbeispiel für die Sorte WJ30RC: TC611-M6-W1-WJ30RC B 7 Gewindefräser B 1091
