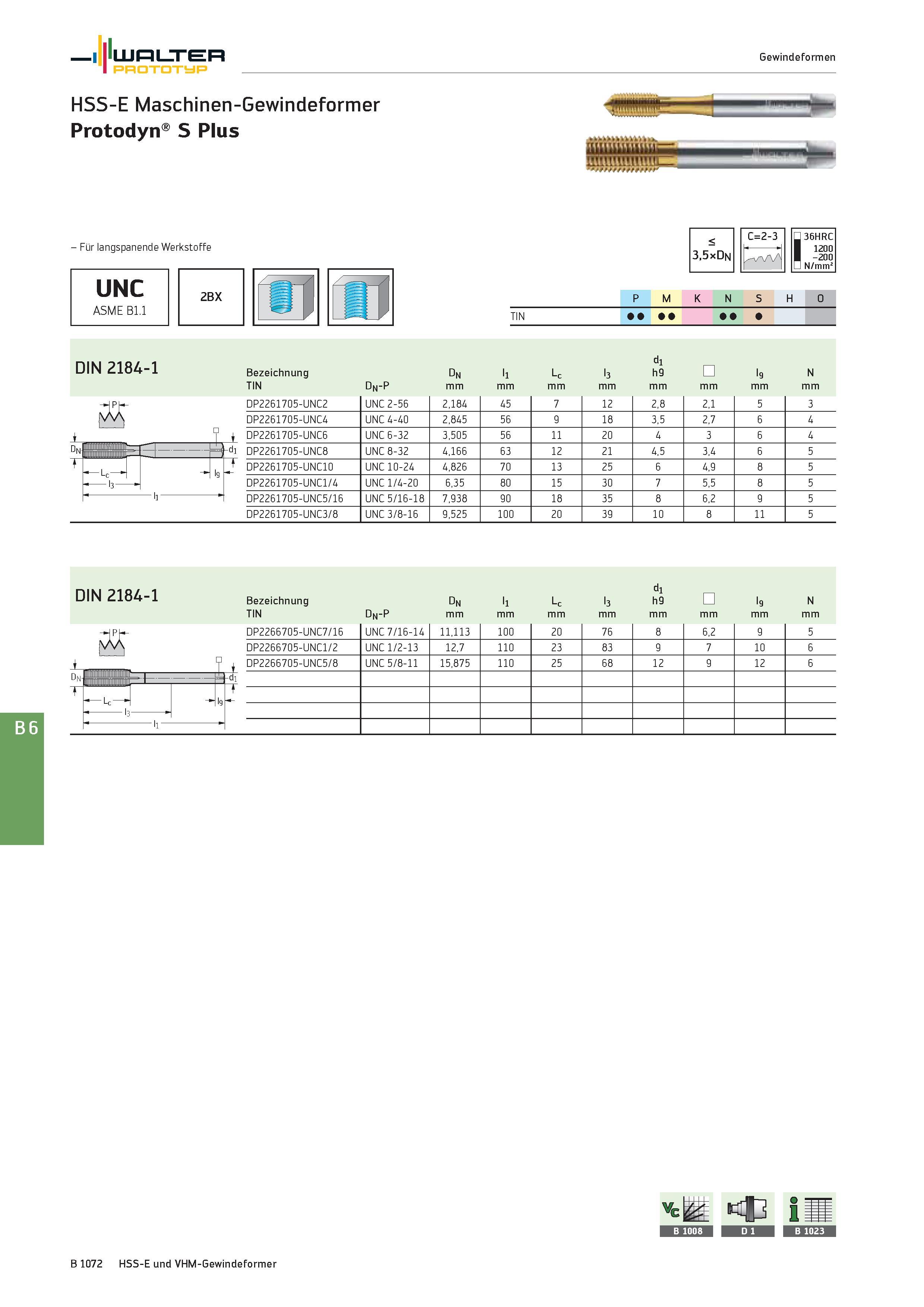

Walter Prototyp Gewindeformen HSS-E Maschinen-Gewindeformer Protodyn S Plus - Für langspanende Werkstoffe UNC ASME B1.1 ipBBpS 2BX < 3,5xDn C=2-3 36HRC 1 1200 1 -200 N/mm2 P M K N S H O TIN DIN 2184-1 Bezeichnung Dn li Lc l3 di h9 l9 N TIN Dn-P mm DP2261705-UNC2 UNC 2-56 2,184 45 7 12 2,8 2,1 5 3 DP2261705-UNC4 UNC 4-40 2,845 56 9 18 3,5 2,7 6 4 DP2261705-UNC6 UNC 6-32 3,505 56 11 20 4 3 6 4 DP2261705-UNC8 UNC 8-32 4,166 63 12 21 4,5 3,4 6 5 DP2261705-UNC10 UNC 10-24 4,826 70 13 25 6 4,9 8 5 DP2261705-UNC1/4 UNC 1/4-20 6,35 80 15 30 7 5,5 8 5 DP2261705-UNC5/16 UNC 5/16-18 7,938 90 18 35 8 6,2 9 5 DP2261705-UNC3/8 UNC 3/8-16 9,525 100 20 39 10 8 11 5 DIN 2184-1 Bezeichnung Dn l1 Lc l3 d1 h9 l9 N TIN Dn-P mm n DP2266705-UNC7/16 UNC 7/16-14 11,113 100 20 76 8 6,2 9 5 DP2266705-UNC1/2 UNC 1/2-13 12,7 110 23 83 9 7 10 6 DP2266705-UNC5/8 UNC 5/8-11 15,875 110 25 68 12 9 12 6 Lc
