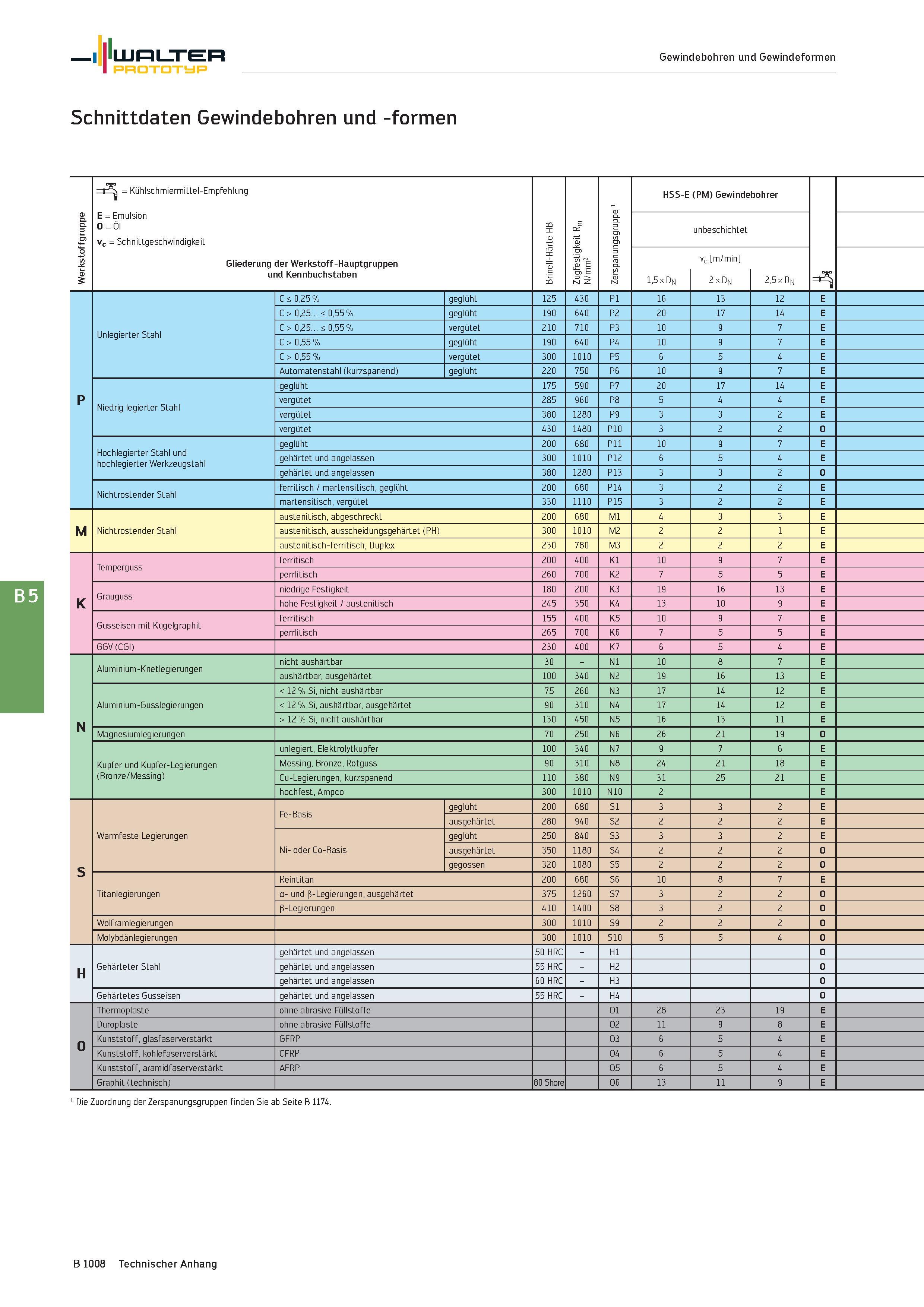

Walter Gewindebohren und Gewindeformen Prototyp Schnittdaten Gewindebohren und -formen e p p fgr tof rkst er eW r j = Kühlschmiermittel-Empfehlung E = Emulsion O = Öl vc = Schnittgeschwindigkeit Gliederung der Werkstoff-Hauptgruppen und Kennbuchstaben Brinell-Härte HB Zugfestigkeit Rm N/mm2 Zerspanungsgruppe 1 HSS-E (PM) Gewindebohrer = 3 unbeschichtet 1,5 x Dn vc m/min 2 x Dn 2,5 x Dn P Unlegierter Stahl C < 0,25 % geglüht 125 430 P1 16 13 12 E C > 0,25... < 0,55 % geglüht 190 640 P2 20 17 14 E C > 0,25. < 0,55 % vergütet 210 710 P3 10 E C > 0,55 % geglüht 190 640 P4 10 E C > 0,55 % vergütet 300 1010 P5 5 4 E Automatenstahl (kurzspanend) geglüht 220 750 P6 10 E Niedrig legierter Stahl geglüht 175 590 P7 20 17 14 E vergütet 285 960 P8 5 4 4 E vergütet 380 1280 P9 3 3 2 E vergütet 430 1480 P10 3 2 2 O Hochlegierter Stahl und hochlegierter Werkzeugstahl geglüht 200 680 P11 10 E gehärtet und angelassen 300 1010 P12 5 4 E gehärtet und angelassen 380 1280 P13 3 3 2 O Nichtrostender Stahl ferritisch / martensitisch, geglüht 200 680 P14 3 2 2 E martensitisch, vergütet 330 1110 P15 3 2 2 E M Nichtrostender Stahl austenitisch, abgeschreckt 200 680 M1 4 3 3 E austenitisch, ausscheidungsgehärtet (PH) 300 1010 M2 2 2 E austenitisch-ferritisch, Duplex 230 780 M3 2 2 2 E K Temperguss ferritisch 200 400 K1 10 E perrlitisch 260 700 K2 5 5 E Grauguss niedrige Festigkeit 180 200 K3 19 16 13 E hohe Festigkeit / austenitisch 245 350 K4 13 10 E Gusseisen mit Kugelgraphit ferritisch 155 400 K5 10 E perrlitisch 265 700 K6 5 5 E GGV (CGI) 230 400 K7 5 4 E N Aluminium-Knetlegierungen nicht aushärtbar 30 - N1 10 8 E aushärtbar, ausgehärtet 100 340 N2 19 16 13 E Aluminium-Gusslegierungen < 12 % Si, nicht aushärtbar 75 260 N3 17 14 12 E < 12 % Si, aushärtbar, ausgehärtet 90 310 N4 17 14 12 E > 12 % Si, nicht aushärtbar 130 450 N5 16 13 11 E Magnesiumlegierungen 70 250 N6 26 21 19 O Kupfer und Kupfer-Legierungen (Bronze/Messing) unlegiert, Elektrolytkupfer 100 340 N7 E Messing, Bronze, Rotguss 90 310 N8 24 21 18 E Cu-Legierungen, kurzspanend 110 380 N9 31 25 21 E hochfest, Ampco 300 1010 N10 2 E S Warmfeste Legierungen Fe-Basis geglüht 200 680 S1 3 3 2 E ausgehärtet 280 940 S2 2 2 2 E Ni- oder Co-Basis geglüht 250 840 S3 3 3 2 E ausgehärtet 350 1180 S4 2 2 2 O gegossen 320 1080 S5 2 2 2 O Titanlegierungen Reintitan 200 680 S6 10 8 E a- und ß-Legierungen, ausgehärtet 375 1260 S7 3 2 2 O ß-Legierungen 410 1400 S8 3 2 2 O Wolframlegierungen 300 1010 S9 2 2 2 O Molybdänlegierungen 300 1010 S10 5 5 4 O H Gehärteter Stahl gehärtet und angelassen 50 HRC - H1 O gehärtet und angelassen 55 HRC - H2 O gehärtet und angelassen 60 HRC - H3 O Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 O O Thermoplaste ohne abrasive Füllstoffe O1 28 23 19 E Duroplaste ohne abrasive Füllstoffe O2 11 8 E Kunststoff, glasfaserverstärkt GFRP O3 5 4 E Kunststoff, kohlefaserverstärkt CFRP O4 5 4 E Kunststoff, aramidfaserverstärkt AFRP O5 5 4 E Graphit (technisch) 80 Shore O6 13 11 E 1 Die Zuordnung der Zerspanungsgruppen finden Sie ab Seite B 1174. B 1008 Technischer Anhang
