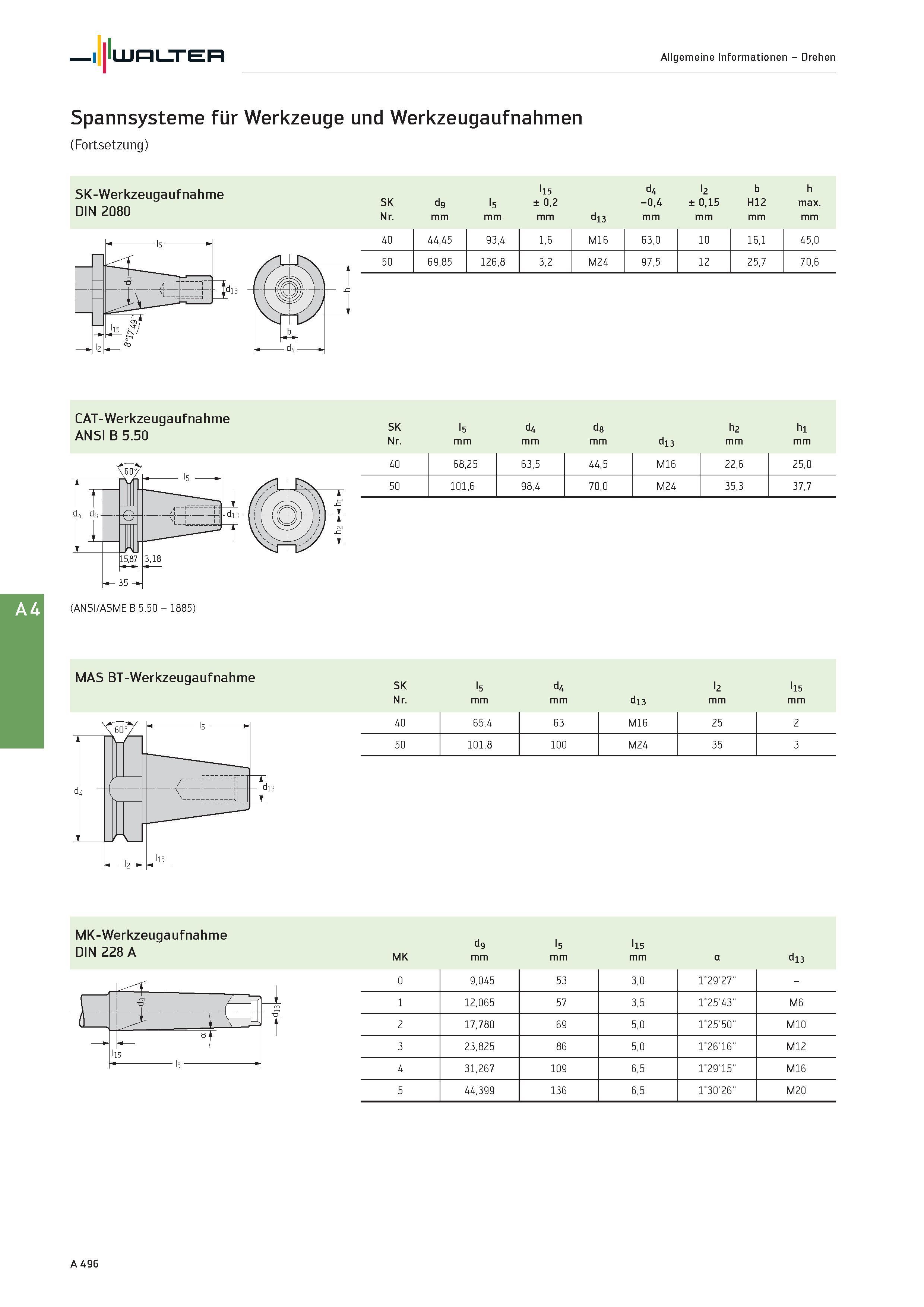

Walter Allgemeine Informationen - Drehen Spannsysteme für Werkzeuge und Werkzeugaufnahmen (Fortsetzung) SK-Werkzeugaufnahme DIN 2080 l15 d4 l2 b h SK dg l5 ± 0,2 -0,4 ± 0,15 H12 max. Nr. mm d13 mm 40 44,45 93,4 1,6 M16 63,0 10 16,1 45,0 50 69,85 126,8 3,2 M24 97,5 12 25,7 70,6 CAT-Werkzeugaufnahme ANSI B 5.50 SK Nr. l5 mm d4 mm d8 mm d13 h2 mm h1 mm 40 68,25 63,5 44,5 M16 22,6 25,0 50 101,6 98,4 70,0 M24 35,3 37,7 MAS BT-Werkzeugaufnahme SK l5 d4 l2 l15 Nr. mm d13 mm 40 65,4 63 M16 25 2 50 101,8 100 M24 35 3 MK-Werkzeugaufnahme DIN 228 A ( i V- ll5 a 15 _L dg l5 l15 MK mm a d13 0 9,045 53 3,0 1°29'27” - 1 12,065 57 3,5 1°25'43” M6 2 17,780 69 5,0 1°25'50” M10 3 23,825 86 5,0 1°26'16” M12 4 31,267 109 6,5 1°29'15” M16 5 44,399 136 6,5 1°30'26” M20 A 496
