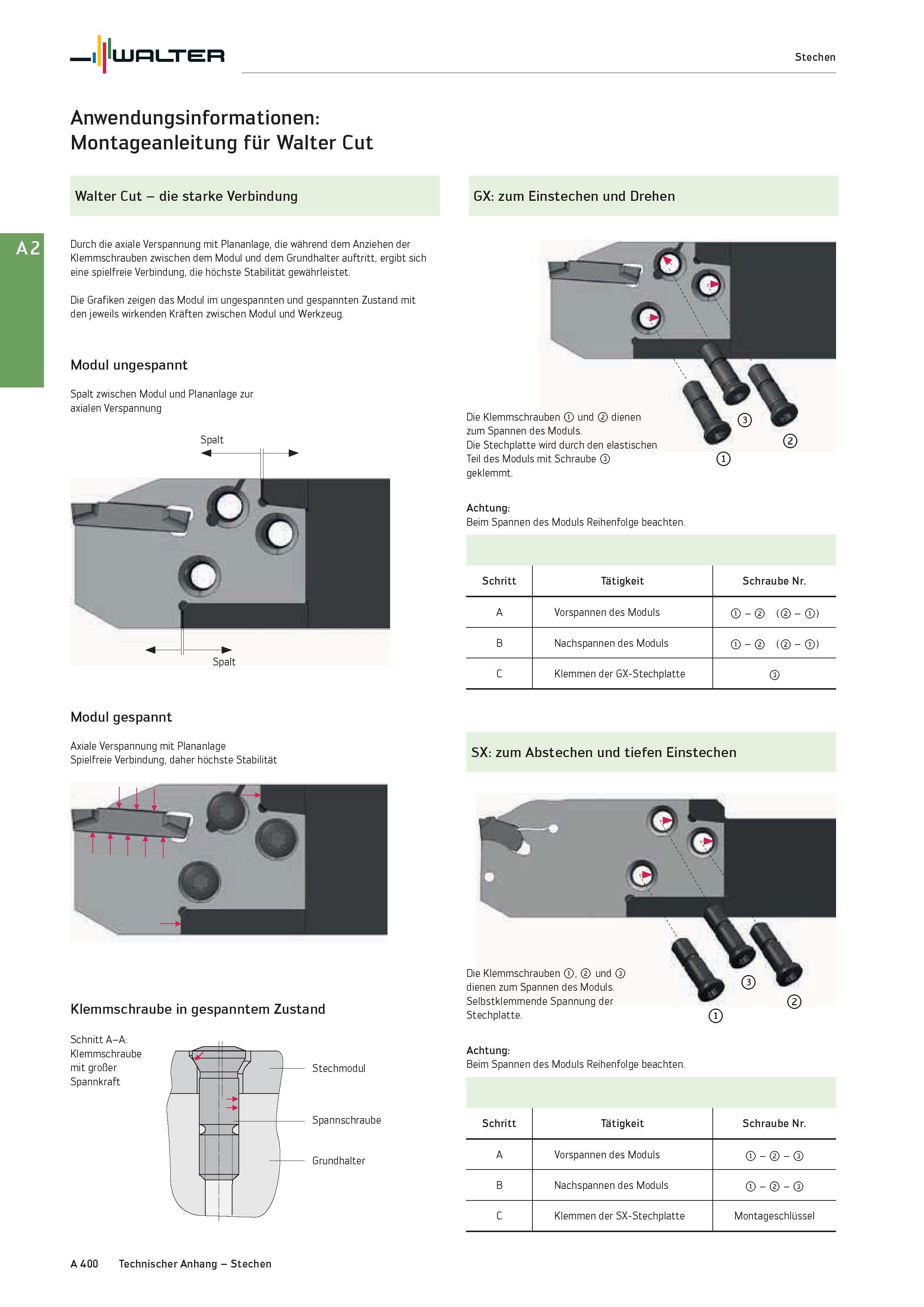

Walter Stechen Anwendungsinformationen: Montageanleitung für Walter Cut Walter Cut - die starke Verbindung GX: zum Einstechen und Drehen Durch die axiale Verspannung mit Plananlage, die während dem Anziehen der Klemmschrauben zwischen dem Modul und dem Grundhalter auftritt, ergibt sich eine spielfreie Verbindung, die höchste Stabilität gewährleistet. Die Grafiken zeigen das Modul im ungespannten und gespannten Zustand mit den jeweils wirkenden Kräften zwischen Modul und Werkzeug. Modul ungespannt Spalt zwischen Modul und Plananlage zur axialen Verspannung Spalt Die Klemmschrauben und dienen zum Spannen des Moduls. Die Stechplatte wird durch den elastischen Teil des Moduls mit Schraube geklemmt. Achtung: Beim Spannen des Moduls Reihenfolge beachten. Spalt Schritt Tätigkeit Schraube Nr. A Vorspannen des Moduls - ( - ) B Nachspannen des Moduls - ( - ) C Klemmen der GX-Stechplatte Modul gespannt Axiale Verspannung mit Plananlage Spielfreie Verbindung, daher höchste Stabilität Klemmschraube in gespanntem Zustand Schnitt A-A: Klemmschraube mit großer Spannkraft SX: zum Abstechen und tiefen Einstechen Die Klemmschrauben , und dienen zum Spannen des Moduls. Selbstklemmende Spannung der Stechplatte. Achtung: Beim Spannen des Moduls Reihenfolge beachten. Schritt Tätigkeit Schraube Nr. A Vorspannen des Moduls B Nachspannen des Moduls C Klemmen der SX-Stechplatte Montageschlüssel A 400 Technischer Anhang - Stechen
