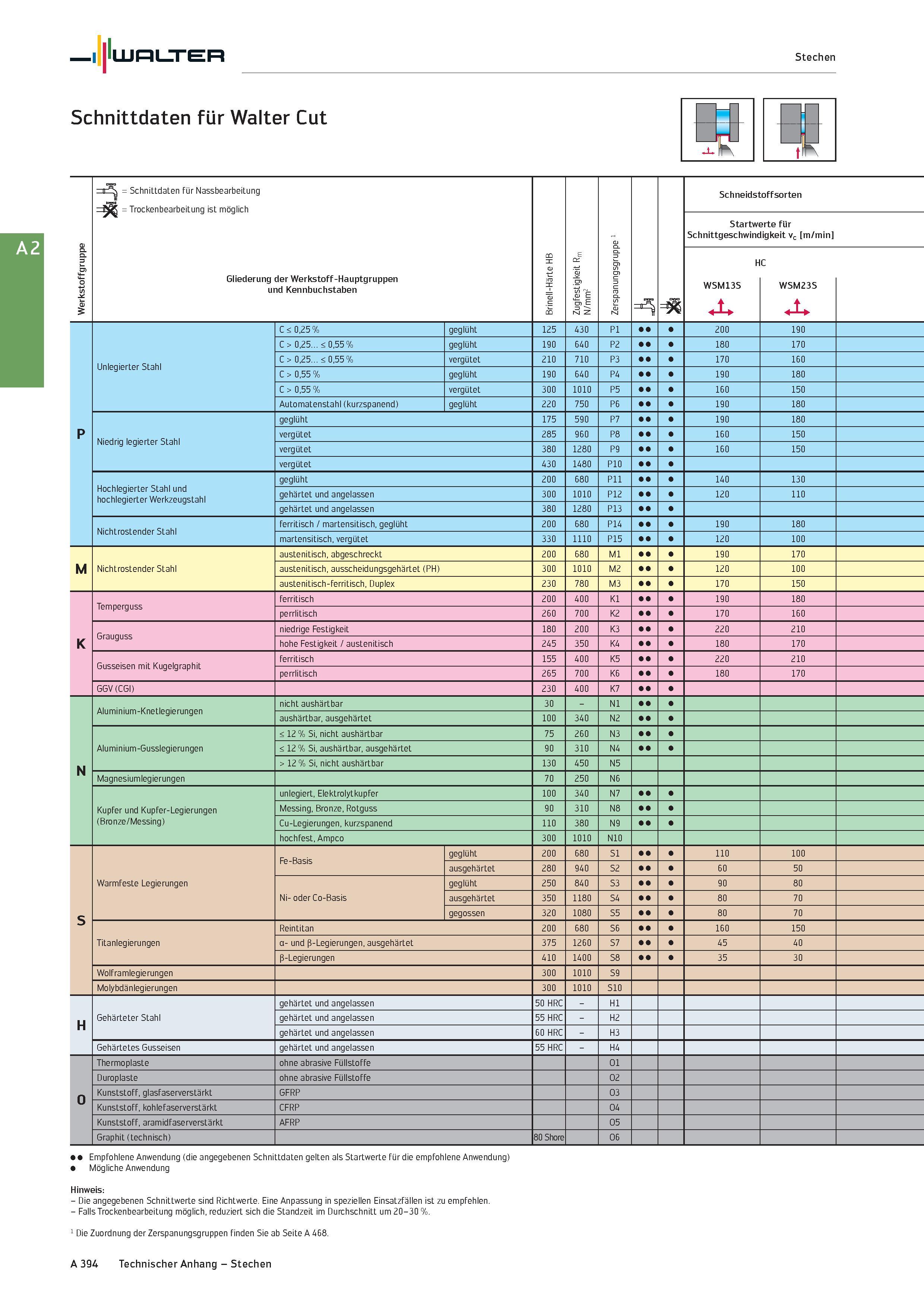

Walter Schnittdaten für Walter Cut Stechen Werkstoffgruppe r j = Schnittdaten für Nassbearbeitung = Trockenbearbeitung ist möglich Gliederung der Werkstoff-Hauptgruppen und Kennbuchstaben Brinell-Härte HB Zugfestigkeit Rm N/mm2 Zerspanungsgruppe 1 = 3 Schneidstoffsorten Startwerte für Schnittgeschwindigkeit vc m/min H WSM13S JL C WSM23S p Unlegierter Stahl C < 0,25 % geglüht 125 430 P1 200 190 C > 0,25... < 0,55 % geglüht 190 640 P2 180 170 C > 0,25. < 0,55 % vergütet 210 710 P3 170 160 C > 0,55 % geglüht 190 640 P4 190 180 C > 0,55 % vergütet 300 1010 P5 160 150 Automatenstahl (kurzspanend) geglüht 220 750 P6 190 180 Niedrig legierter Stahl geglüht 175 590 P7 190 180 vergütet 285 960 P8 160 150 vergütet 380 1280 P9 160 150 vergütet 430 1480 P10 Hochlegierter Stahl und hochlegierter Werkzeugstahl geglüht 200 680 P11 140 130 gehärtet und angelassen 300 1010 P12 120 110 gehärtet und angelassen 380 1280 P13 Nichtrostender Stahl ferritisch / martensitisch, geglüht 200 680 P14 190 180 martensitisch, vergütet 330 1110 P15 120 100 M Nichtrostender Stahl austenitisch, abgeschreckt 200 680 M1 190 170 austenitisch, ausscheidungsgehärtet (PH) 300 1010 M2 120 100 austenitisch-ferritisch, Duplex 230 780 M3 170 150 K Temperguss ferritisch 200 400 K1 190 180 perrlitisch 260 700 K2 170 160 Grauguss niedrige Festigkeit 180 200 K3 220 210 hohe Festigkeit / austenitisch 245 350 K4 180 170 Gusseisen mit Kugelgraphit ferritisch 155 400 K5 220 210 perrlitisch 265 700 K6 180 170 GGV (CGI) 230 400 K7 N Aluminium-Knetlegierungen nicht aushärtbar 30 - N1 aushärtbar, ausgehärtet 100 340 N2 Aluminium-Gusslegierungen < 12 % Si, nicht aushärtbar 75 260 N3 < 12 % Si, aushärtbar, ausgehärtet 90 310 N4 > 12 % Si, nicht aushärtbar 130 450 N5 Magnesiumlegierungen 70 250 N6 Kupfer und Kupfer-Legierungen (Bronze/Messing) unlegiert, Elektrolytkupfer 100 340 N7 Messing, Bronze, Rotguss 90 310 N8 Cu-Legierungen, kurzspanend 110 380 N9 hochfest, Ampco 300 1010 N10 S Warmfeste Legierungen Fe-Basis geglüht 200 680 S1 110 100 ausgehärtet 280 940 S2 60 50 Ni- oder Co-Basis geglüht 250 840 S3 90 80 ausgehärtet 350 1180 S4 80 70 gegossen 320 1080 S5 80 70 Titanlegierungen Reintitan 200 680 S6 160 150 a- und ß-Legierungen, ausgehärtet 375 1260 S7 45 40 ß-Legierungen 410 1400 S8 35 30 Wolframlegierungen 300 1010 S9 Molybdänlegierungen 300 1010 S10 H Gehärteter Stahl gehärtet und angelassen 50 HRC - H1 gehärtet und angelassen 55 HRC - H2 gehärtet und angelassen 60 HRC - H3 Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 O Thermoplaste ohne abrasive Füllstoffe O1 Duroplaste ohne abrasive Füllstoffe O2 Kunststoff, glasfaserverstärkt GFRP O3 Kunststoff, kohlefaserverstärkt CFRP O4 Kunststoff, aramidfaserverstärkt AFRP O5 Graphit (technisch) 80 Shore O6 Empfohlene Anwendung (die angegebenen Schnittdaten gelten als Startwerte für die empfohlene Anwendung) Mögliche Anwendung Hinweis: - Die angegebenen Schnittwerte sind Richtwerte. Eine Anpassung in speziellen Einsatzfällen ist zu empfehlen. - Falls Trockenbearbeitung möglich, reduziert sich die Standzeit im Durchschnitt um 20-30 %. 1 Die Zuordnung der Zerspanungsgruppen finden Sie ab Seite A 468. A 394 Technischer Anhang - Stechen
