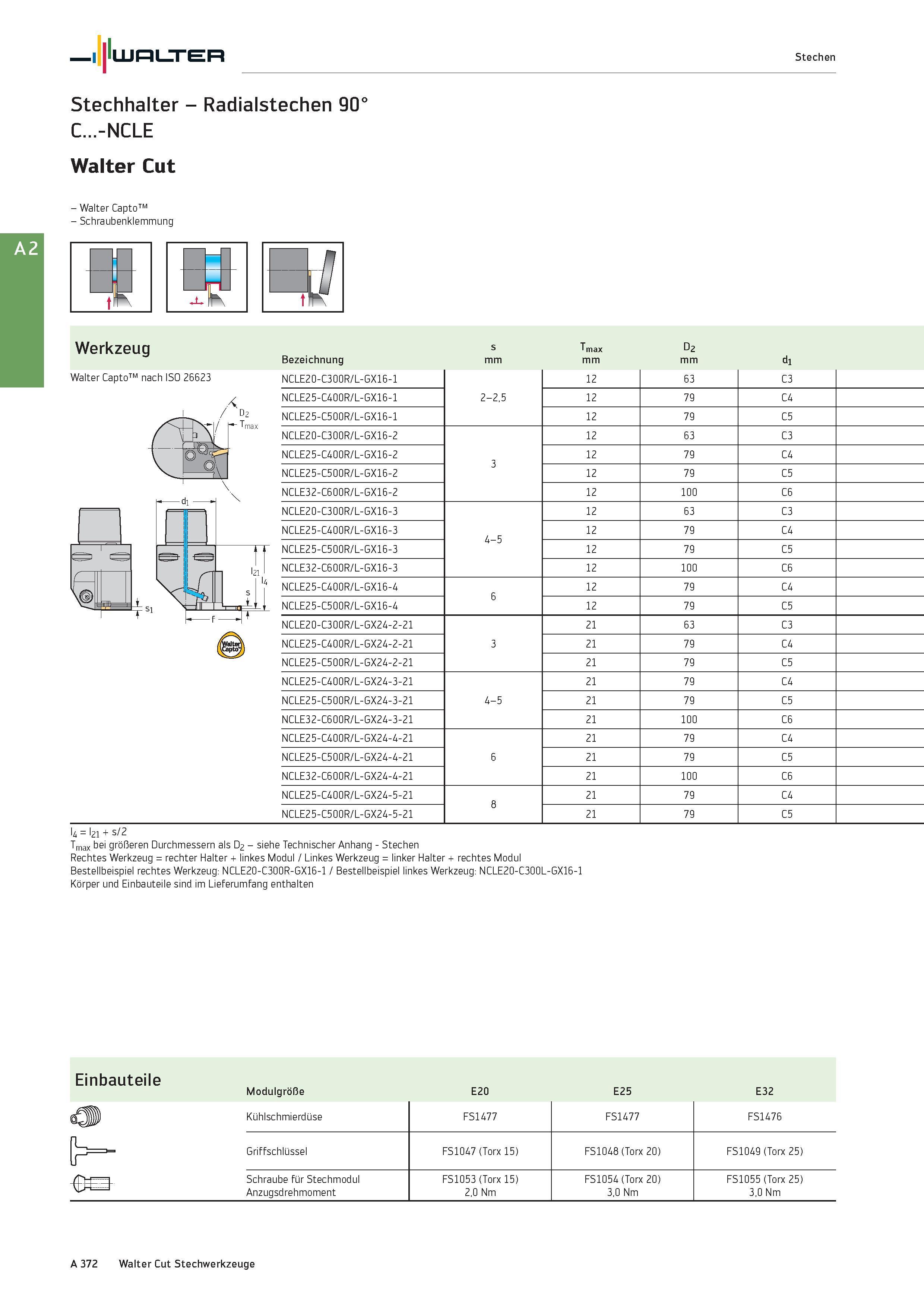

Walter Stechen Stechhalter - Radialstechen 90° C...-NCLE Walter Cut - Walter Capto Schraubenklemmung I 5 Ei Werkzeug Walter Capto nach ISO 26623 Bezeichnung s mm max mm D2 mm NCLE20-C300R/L-GX16-1 2-2,5 12 63 C3 NCLE25-C400R/L-GX16-1 12 79 C4 NCLE25-C500R/L-GX16-1 12 79 C5 NCLE20-C300R/L-GX16-2 3 12 63 C3 NCLE25-C400R/L-GX16-2 12 79 C4 NCLE25-C500R/L-GX16-2 12 79 C5 NCLE32-C600R/L-GX16-2 12 100 C6 NCLE20-C300R/L-GX16-3 4-5 12 63 C3 NCLE25-C400R/L-GX16-3 12 79 C4 NCLE25-C500R/L-GX16-3 12 79 C5 NCLE32-C600R/L-GX16-3 12 100 C6 NCLE25-C400R/L-GX16-4 6 12 79 C4 NCLE25-C500R/L-GX16-4 12 79 C5 NCLE20-C300R/L-GX24-2-21 3 21 63 C3 NCLE25-C400R/L-GX24-2-21 21 79 C4 NCLE25-C500R/L-GX24-2-21 21 79 C5 NCLE25-C400R/L-GX24-3-21 4-5 21 79 C4 NCLE25-C500R/L-GX24-3-21 21 79 C5 NCLE32-C600R/L-GX24-3-21 21 100 C6 NCLE25-C400R/L-GX24-4-21 6 21 79 C4 NCLE25-C500R/L-GX24-4-21 21 79 C5 NCLE32-C600R/L-GX24-4-21 21 100 C6 NCLE25-C400R/L-GX24-5-21 8 21 79 C4 NCLE25-C500R/L-GX24-5-21 21 79 C5 l4 = l2i + s/2 Tmax bei größeren Durchmessern als D2 - siehe Technischer Anhang - Stechen Rechtes Werkzeug = rechter Halter + linkes Modul / Linkes Werkzeug = linker Halter + rechtes Modul Bestellbeispiel rechtes Werkzeug: NCLE20-C300R-GXi6-i / Bestellbeispiel linkes Werkzeug: NCLE20-C300L-GXi6-i Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße E20 E25 E32 Kühlschmierdüse FS1477 FS1477 FS1476 Griffschlüssel FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) - s- Schraube für Stechmodul Anzugsdrehmoment FS1053 (Torx 15) 2,0 Nm FS1054 (Torx 20) 3,0 Nm FS1055 (Torx 25) 3,0 Nm A 372 Walter Cut Stechwerkzeuge
