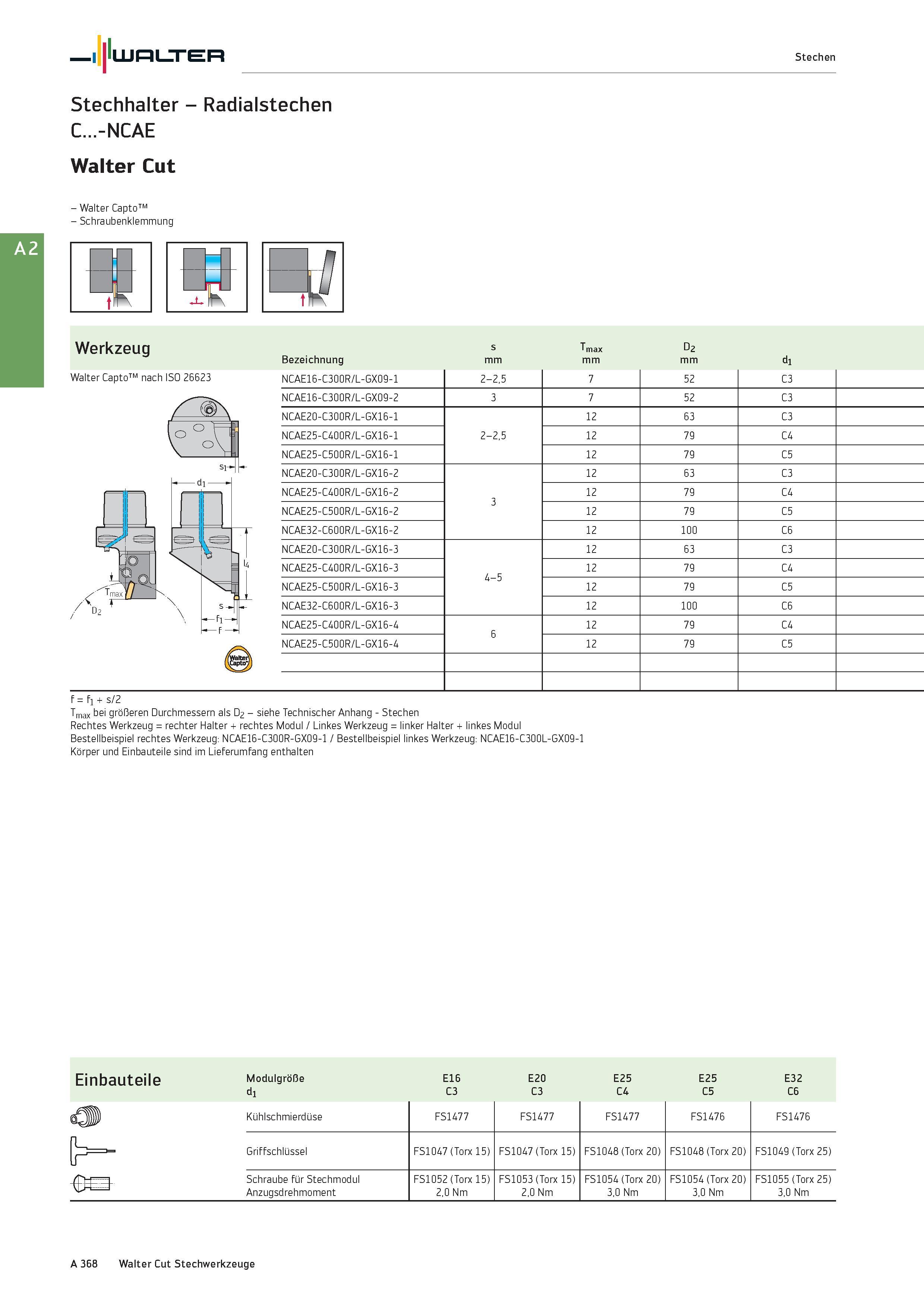

Walter Stechen Stechhalter - Radialstechen C...-NCAE Walter Cut - Walter Capto - Schraubenklemmung I 5 Werkzeug Walter Capto nach ISO 26623 Bezeichnung s mm 1 max mm D2 mm NCAE16-C300R/L-GX09-1 2-2,5 7 52 C3 NCAE16-C300R/L-GX09-2 3 7 52 C3 NCAE20-C300R/L-GX16-1 2-2,5 12 63 C3 NCAE25-C400R/L-GX16-1 12 79 C4 NCAE25-C500R/L-GX16-1 12 79 C5 NCAE20-C300R/L-GX16-2 3 12 63 C3 NCAE25-C400R/L-GX16-2 12 79 C4 NCAE25-C500R/L-GX16-2 12 79 C5 NCAE32-C600R/L-GX16-2 12 100 C6 NCAE20-C300R/L-GX16-3 4-5 12 63 C3 NCAE25-C400R/L-GX16-3 12 79 C4 NCAE25-C500R/L-GX16-3 12 79 C5 NCAE32-C600R/L-GX16-3 12 100 C6 NCAE25-C400R/L-GX16-4 6 12 79 C4 NCAE25-C500R/L-GX16-4 12 79 C5 f = f1 + s/2 Tmax bei größeren Durchmessern als D2 - siehe Technischer Anhang - Stechen Rechtes Werkzeug = rechter Halter + rechtes Modul / Linkes Werkzeug = linker Halter + linkes Modul Bestellbeispiel rechtes Werkzeug: NCAE16-C300R-GX09-1 / Bestellbeispiel linkes Werkzeug: NCAE16-C300L-GX09-1 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße E16 E20 E25 E25 E32 dl C3 C3 C4 C5 C6 Kühlschmierdüse FS1477 FS1477 FS1477 FS1476 FS1476 Griffschlüssel FS1047 (Torx 15) FS1047 (Torx 15) FS1048 (Torx 20) FS1048 (Torx 20) FS1049 (Torx 25) Schraube für Stechmodul FS1052 (Torx 15) FS1053 (Torx 15) FS1054 (Torx 20) FS1054 (Torx 20) FS1055 (Torx 25) Anzugsdrehmoment 2,0 Nm 2,0 Nm 3,0 Nm 3,0 Nm 3,0 Nm A 368 Walter Cut Stechwerkzeuge
