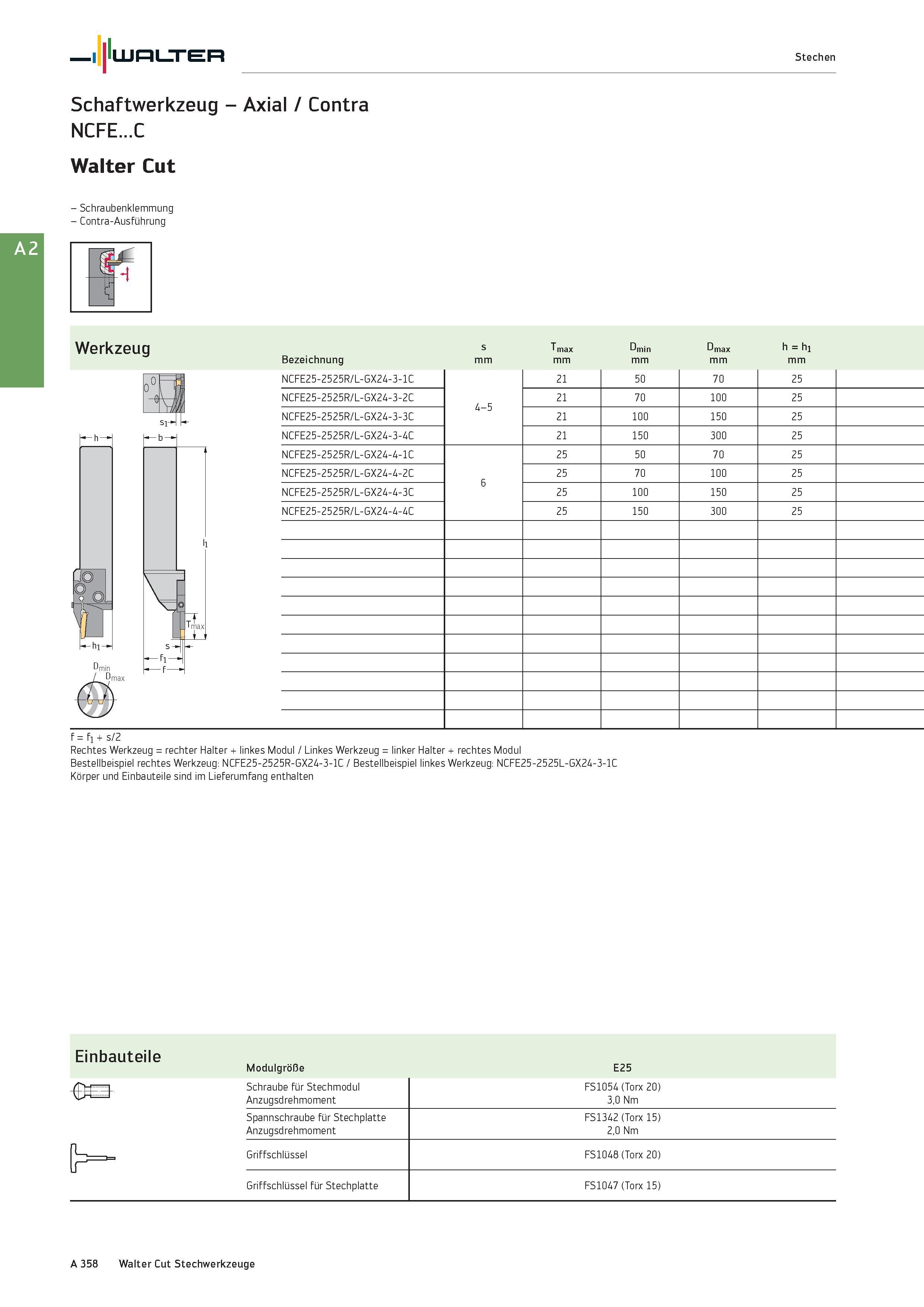

Walter Schaftwerkzeug - Axial / Contra NCFE...C Walter Cut - Schraubenklemmung - Contra-Ausführung Stechen Werkzeug s Tmax d, Dmax h = hi Bezeichnung mm l°o / NCFE25-2525R/L-GX24-3-1C 4-5 21 50 70 25 NCFE25-2525R/L-GX24-3-2C 21 70 100 25 \U' si- NCFE25-2525R/L-GX24-3-3C 21 100 150 25 h - b NCFE25-2525R/L-GX24-3-4C 21 150 300 25 NCFE25-2525R/L-GX24-4-1C 6 25 50 70 25 NCFE25-2525R/L-GX24-4-2C 25 70 100 25 NCFE25-2525R/L-GX24-4-3C 25 100 150 25 NCFE25-2525R/L-GX24-4-4C 25 150 300 25 uy J ._ \> 1 max Lhi s - Dmin fl f 1 /Dmax -U- v f = fi + s/2 Rechtes Werkzeug = rechter Halter + linkes Modul / Linkes Werkzeug = linker Halter + rechtes Modul Bestellbeispiel rechtes Werkzeug: NCFE25-2525R-GX24-3-1C / Bestellbeispiel linkes Werkzeug: NCFE25-2525L-GX24-3-1C Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße E25 -0s- Schraube für Stechmodul FS1054 (Torx 20) Anzugsdrehmoment 3,0 Nm Spannschraube für Stechplatte FS1342 (Torx 15) Anzugsdrehmoment 2,0 Nm r= Griffschlüssel FS1048 (Torx 20) Griffschlüssel für Stechplatte FS1047 (Torx 15) A 358 Walter Cut Stechwerkzeuge
