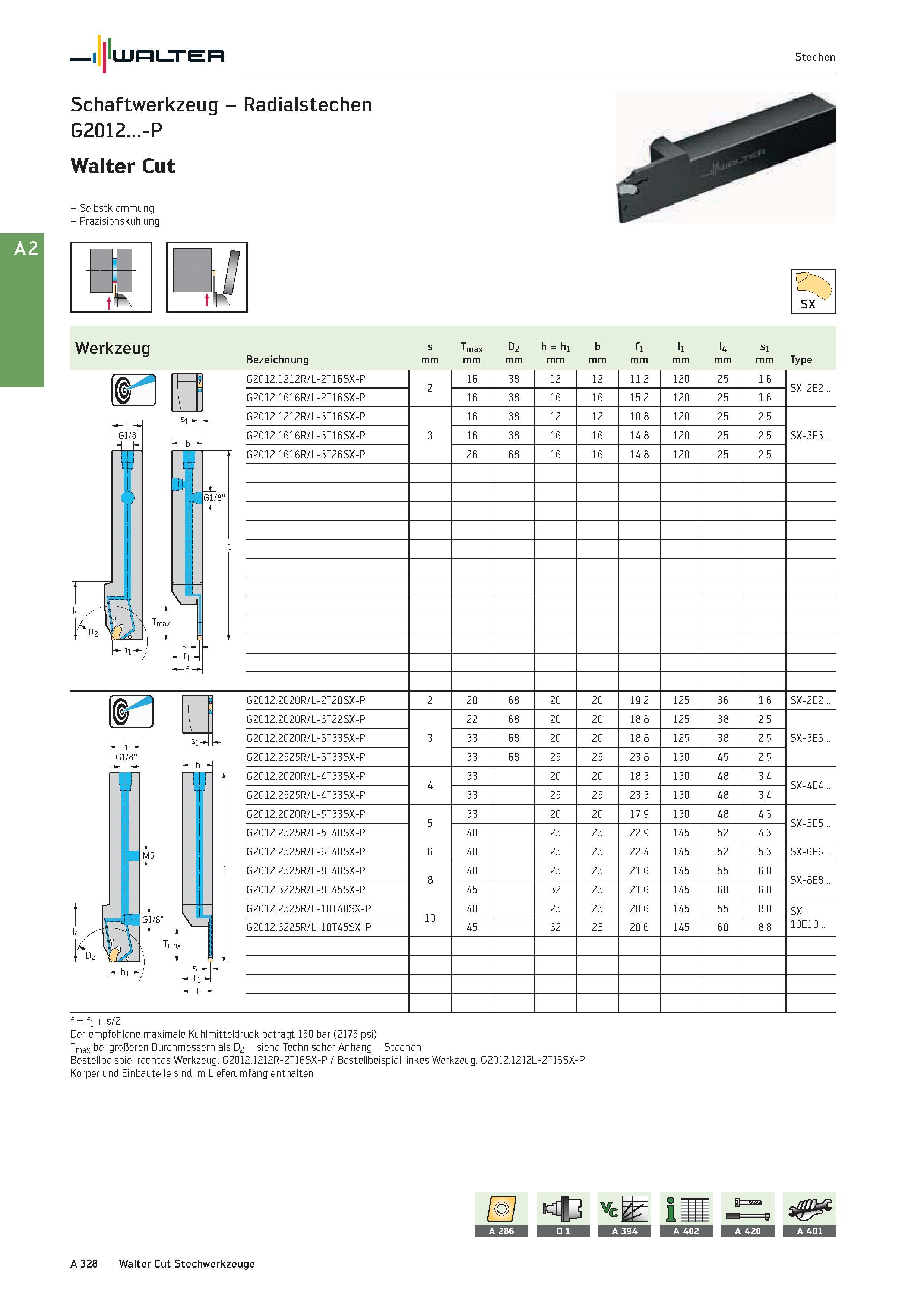

Walter Stechen Schaftwerkzeug - Radialstechen G2012...-P Walter Cut Selbstklemmung - Präzisionskühlung SX Werkzeug Bezeichnung s mm max mm D2 mm h = hi mm b mm fi mm l1 mm l4 mm s1 mm Type G2012.1212R/L-2T16SX-P 2 16 38 12 12 11,2 120 25 1,6 SX-2E2 .. G2012.1616R/L-2T16SX-P 16 38 16 16 15,2 120 25 1,6 G2012.1212R/L-3T16SX-P 3 16 38 12 12 10,8 120 25 2,5 SX-3E3 .. G2012.1616R/L-3T16SX-P 16 38 16 16 14,8 120 25 2,5 G2012.1616R/L-3T26SX-P 26 68 16 16 14,8 120 25 2,5 G2012.2020R/L-2T20SX-P 2 20 68 20 20 19,2 125 36 1,6 SX-2E2 .. G2012.2020R/L-3T22SX-P 3 22 68 20 20 18,8 125 38 2,5 SX-3E3 .. G2012.2020R/L-3T33SX-P 33 68 20 20 18,8 125 38 2,5 G2012.2525R/L-3T33SX-P 33 68 25 25 23,8 130 45 2,5 G2012.2020R/L-4T33SX-P 4 33 20 20 18,3 130 48 3,4 SX-4E4 .. G2012.2525R/L-4T33SX-P 33 25 25 23,3 130 48 3,4 G2012.2020R/L-5T33SX-P 5 33 20 20 17,9 130 48 4,3 SX-5E5 .. G2012.2525R/L-5T40SX-P 40 25 25 22,9 145 52 4,3 G2012.2525R/L-6T40SX-P 6 40 25 25 22,4 145 52 5,3 SX-6E6 .. G2012.2525R/L-8T40SX-P 8 40 25 25 21,6 145 55 6,8 SX-8E8 .. G2012.3225R/L-8T45SX-P 45 32 25 21,6 145 60 6,8 G2012.2525R/L-10T40SX-P 10 40 25 25 20,6 145 55 8,8 SX- 10E10 .. G2012.3225R/L-10T45SX-P 45 32 25 20,6 145 60 8,8 f = f + s/2 Der empfohlene maximale Kühlmitteldruck beträgt 150 bar (2175 psi) Tmax bei größeren Durchmessern als D2 - siehe Technischer Anhang - Stechen Bestellbeispiel rechtes Werkzeug: G2012.1212R-2T16SX-P / Bestellbeispiel linkes Werkzeug: G2012.1212L-2T16SX-P Körper und Einbauteile sind im Lieferumfang enthalten A 328 Walter Cut Stechwerkzeuge
