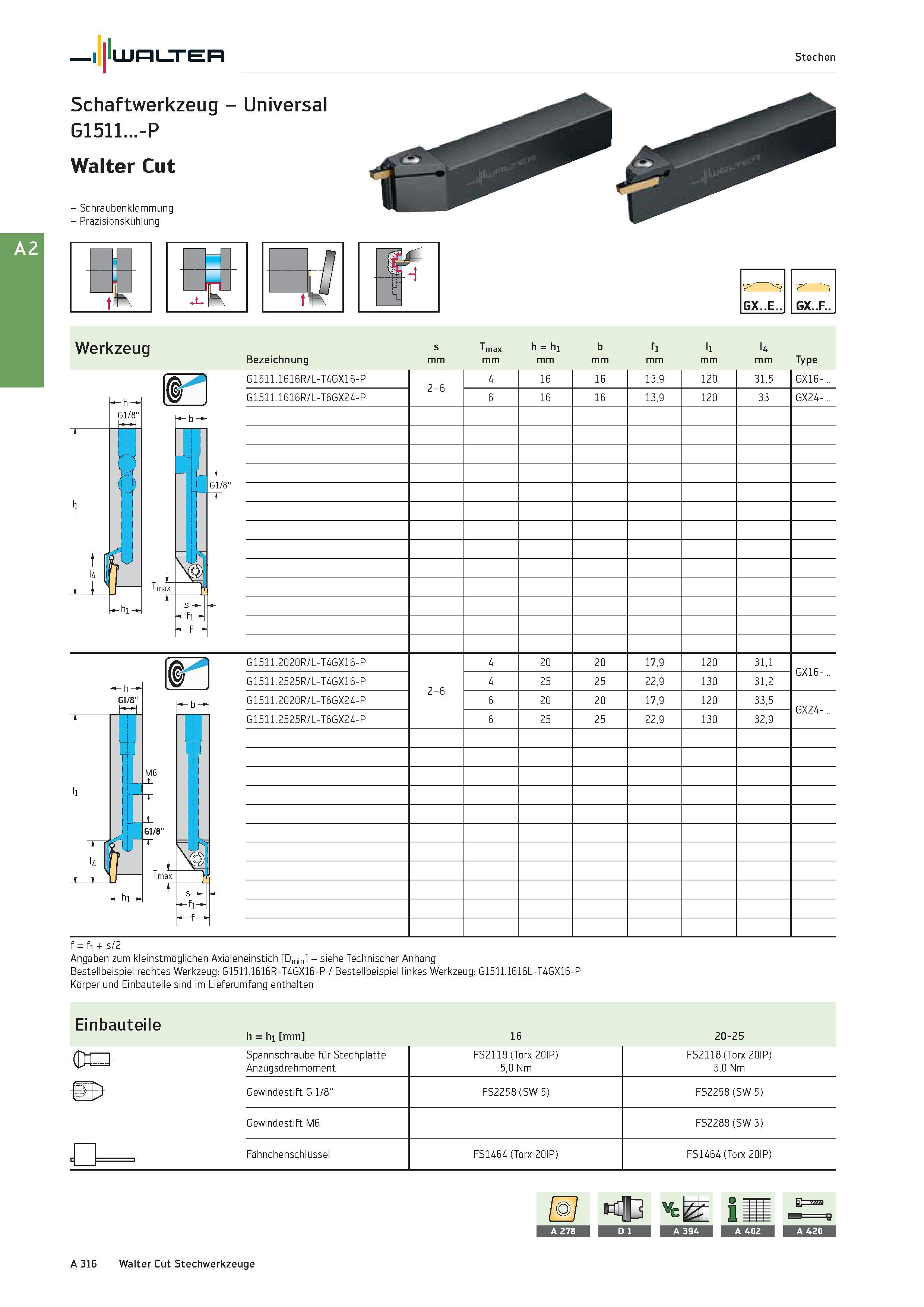

Walter Stechen Schaftwerkzeug - Universal G1511...-P Walter Cut - Schraubenklemmung - Präzisionskühlung EE Nw J ui >< LD GX..F.. Werkzeug s Tmax h = h1 b f1 l1 l4 Bezeichnung mm Type - h - Gl/8" Gl/8" G1511.1616R/L-T4GX16-P 2-6 4 16 16 13,9 120 31,5 GX16- .. G1511.1616R/L-T6GX24-P 6 16 16 13,9 120 33 GX24- .. G1511.2020R/L-T4GX16-P 2-6 4 20 20 17,9 120 31,1 GX16- .. G1511.2525R/L-T4GX16-P 4 25 25 22,9 130 31,2 G1511.2020R/L-T6GX24-P 6 20 20 17,9 120 33,5 GX24- .. G1511.2525R/L-T6GX24-P 6 25 25 22,9 130 32,9 f = f1 + s/2 Angaben zum kleinstmöglichen Axialeneinstich DmiJ - siehe Technischer Anhang Bestellbeispiel rechtes Werkzeug: G1511.1616R-T4GX16-P / Bestellbeispiel linkes Werkzeug: G1511.1616L-T4GX16-P Körper und Einbauteile sind im Lieferumfang enthalten T Einbauteile h = h1 mm 16 20-25 -Ce Spannschraube für Stechplatte Anzugsdrehmoment FS2118 (Torx 20IP) 5,0 Nm FS2118 (Torx 20IP) 5,0 Nm Gewindestift G 1/8" FS2258 (SW 5) FS2258 (SW 5) Gewinde stift M6 FS2288 (SW 3) Fähnchenschlüssel FS1464 (Torx 20IP) FS1464 (Torx 20IP) A 316 Walter Cut Stechwerkzeuge
