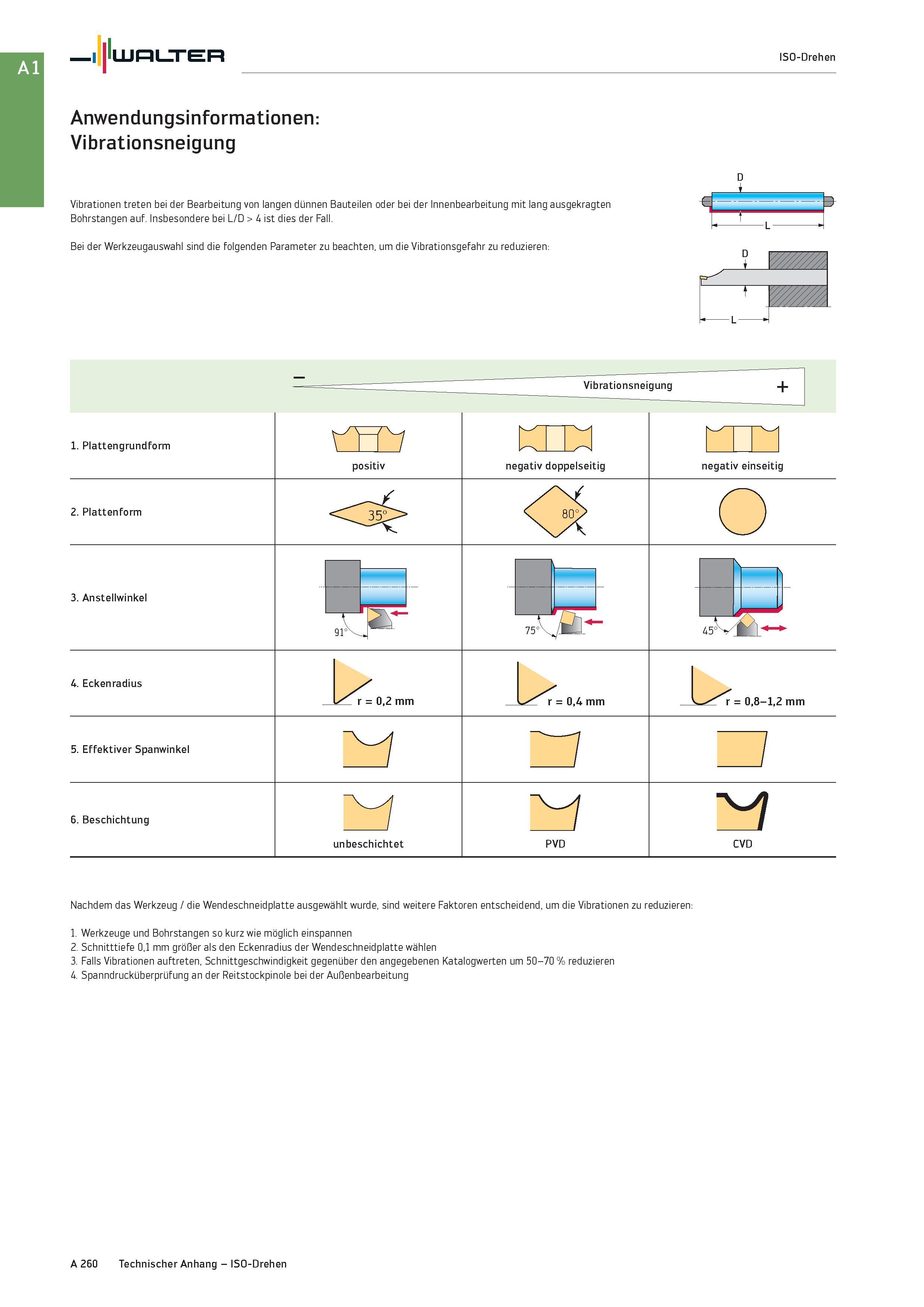

Walter ISO-Drehen Anwendungsinformationen: Vibrationsneigung Vibrationen treten bei der Bearbeitung von langen dünnen Bauteilen oder bei der Innenbearbeitung mit lang ausgekragten Bohrstangen auf. Insbesondere bei L/D > 4 ist dies der Fall. Bei der Werkzeugauswahl sind die folgenden Parameter zu beachten, um die Vibrationsgefahr zu reduzieren: L 1. Plattengrundform positiv Vibrationsneigung an negativ doppelseitig mn negativ einseitig 2. Plattenform 35°, 80° 3. Anstellwinkel 4. Eckenradius r = 0,2 mm r = 0,4 mm r = 0,8-1,2 mm 5. Effektiver Spanwinkel 6. Beschichtung unbeschichtet PVD CVD Nachdem das Werkzeug / die Wendeschneidplatte ausgewählt wurde, sind weitere Faktoren entscheidend, um die Vibrationen zu reduzieren: 1. Werkzeuge und Bohrstangen so kurz wie möglich einspannen 2. Schnitttiefe 0,1 mm größer als den Eckenradius der Wendeschneidplatte wählen 3. Falls Vibrationen auftreten, Schnittgeschwindigkeit gegenüber den angegebenen Katalogwerten um 50-70 % reduzieren 4. Spanndrucküberprüfung an der Reitstockpinole bei der Außenbearbeitung A 260 Technischer Anhang - ISO-Drehen
