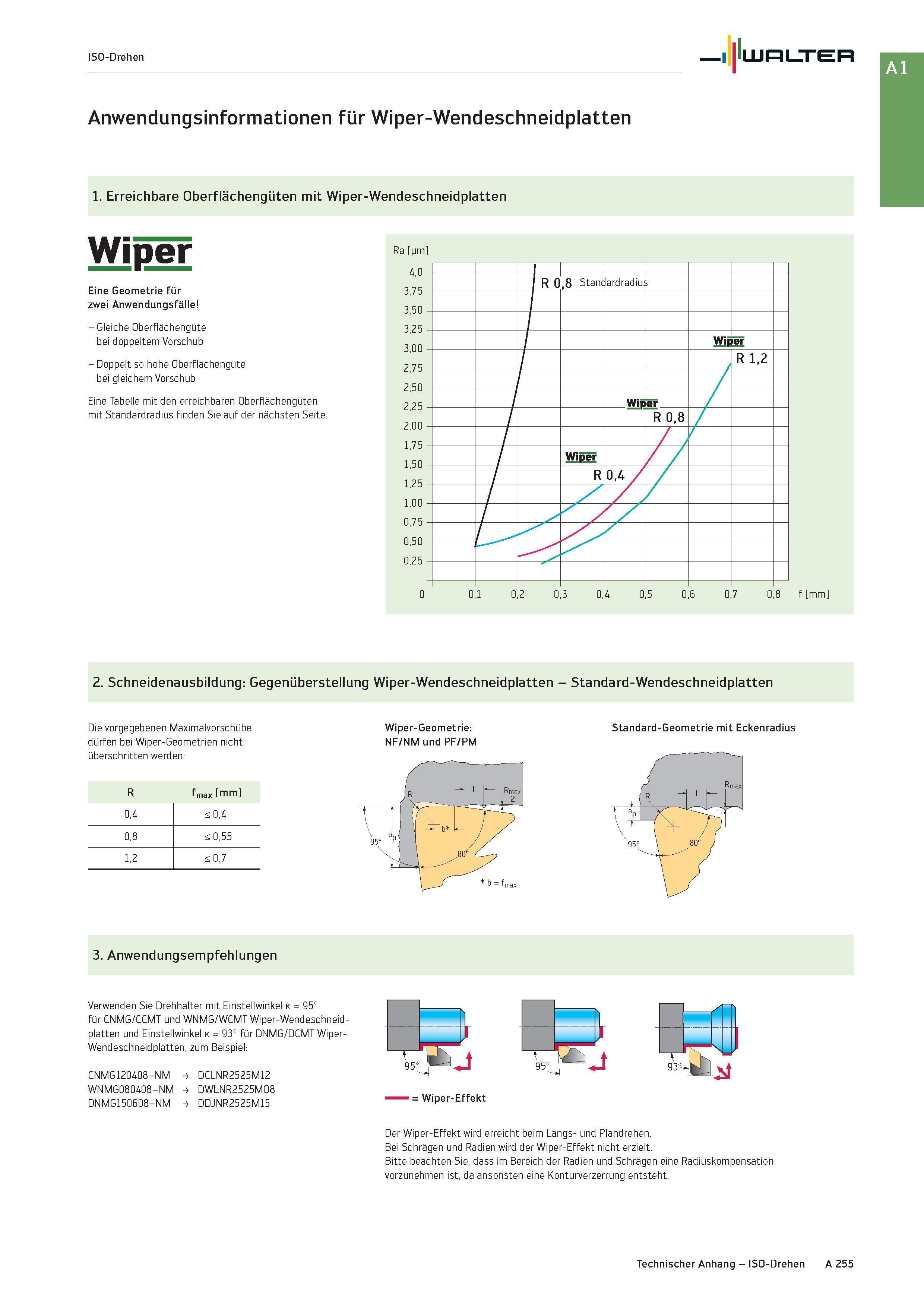

ISO-Drehen Walter Anwendungsinformationen für Wiper-Wendeschneidplatten 1. Erreichbare Oberflächengüten mit Wiper-Wendeschneidplatten Wiper Eine Geometrie für zwei Anwendungsfälle - Gleiche Oberflächengüte bei doppeltem Vorschub - Doppelt so hohe Oberflächengüte bei gleichem Vorschub Eine Tabelle mit den erreichbaren Oberflächengüten mit Standardradius finden Sie auf der nächsten Seite. Ra jm 4,0 - 3.75 - 3.50 - 3.25 3.00 2.75 2.50 2.25 2.00 1.75 1.50 1.25 1,00 0,75 0,50 0,25 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 f mm 2. Schneidenausbildung: Gegenüberstellung Wiper-Wendeschneidplatten - Standard-Wendeschneidplatten Die vorgegebenen Maximalvorschübe dürfen bei Wiper-Geometrien nicht überschritten werden: Wiper-Geometrie: NF/NM und PF/PM Standard-Geometrie mit Eckenradius R fmax mm 0,4 < 0,4 0,8 < 0,55 1,2 < 0,7 3. Anwendungsempfehlungen Verwenden Sie Drehhalter mit Einstellwinkel k = 95° für CNMG/CCMT und WNMG/WCMT Wiper-Wendeschneid-platten und Einstellwinkel k = 93° für DNMG/DCMT Wiper-Wendeschneidplatten. zum Beispiel: CNMG120408-NM DCLNR2525M12 WNMG080408-NM DWLNR2525MO8 DNMG150608-NM DDJNR2525M15 = Wiper-Effekt Der Wiper-Effekt wird erreicht beim Längs- und Plandrehen. Bei Schrägen und Radien wird der Wiper-Effekt nicht erzielt. Bitte beachten Sie. dass im Bereich der Radien und Schrägen eine Radiuskompensation vorzunehmen ist. da ansonsten eine Konturverzerrung entsteht. Technischer Anhang - ISO-Drehen A 255
