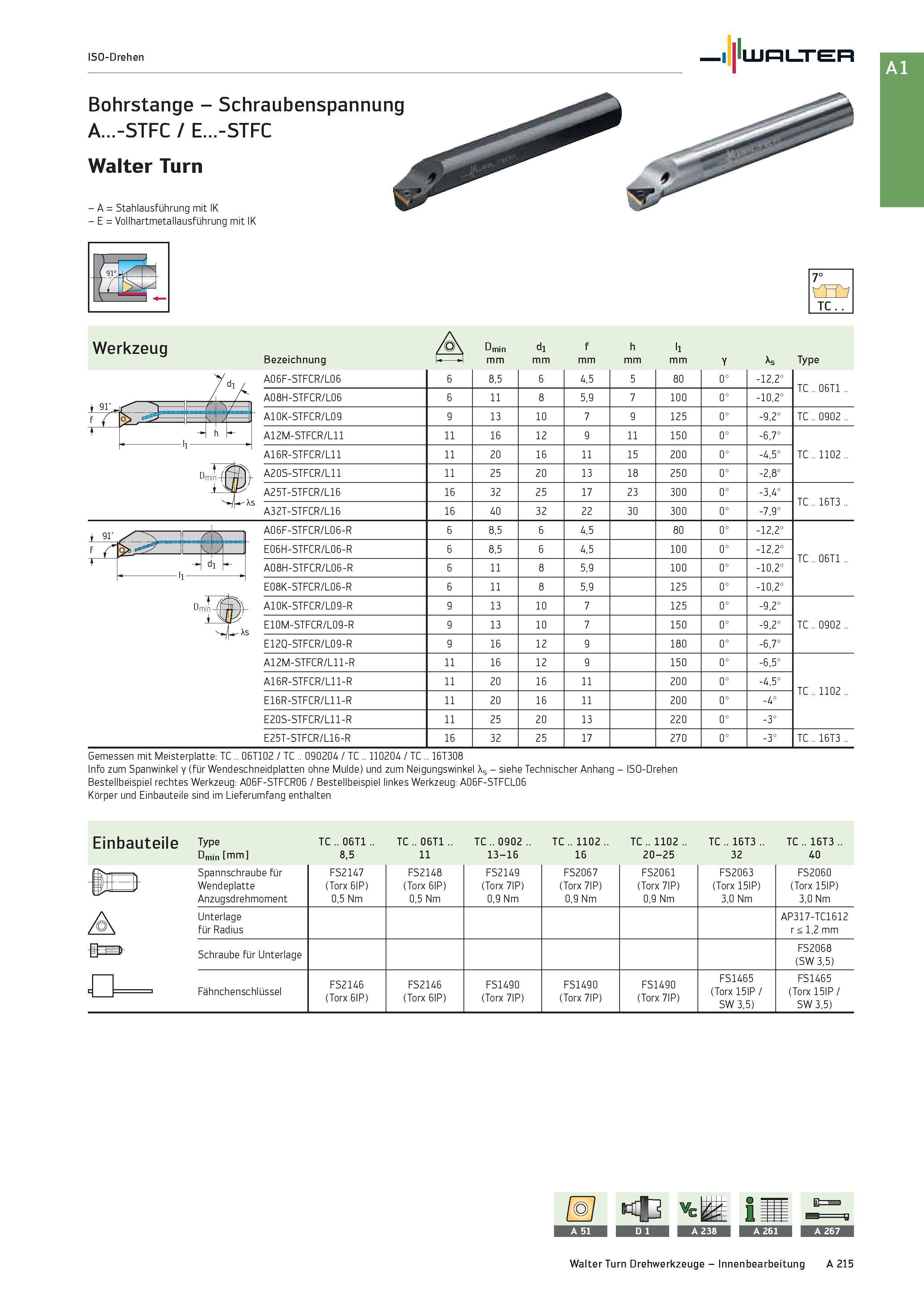

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. A215 0231 DEU Lab2u ISO-Drehen Bohrstange - Schraubenspannung A...-STFC / E...-STFC Walter Turn - A = Stahlausführung mit IK - E = Vollhartmetallausführung mit IK 7° TC Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel Xs - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: A06F-STFCR06 / Bestellbeispiel linkes Werkzeug: A06F-STFCL06 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type TC .. 06T1 .. TC .. 06T1 .. TC .. 0902 .. TC .. 1102 .. TC .. 1102 .. TC .. 16T3 .. TC .. 16T3 .. Dmin mm 8,5 11 13-16 16 20-25 32 40 Spannschraube für Wendeplatte Anzugsdrehmoment FS2147 (Torx 6IP) 0,5 Nm FS2148 (Torx 6IP) 0,5 Nm FS2149 (Torx 7IP) 0,9 Nm FS2067 (Torx 7IP) 0,9 Nm FS2061 (Torx 7IP) 0,9 Nm FS2063 (Torx 15IP) 3,0 Nm FS2060 (Torx 15IP) 3,0 Nm Unterlage für Radius AP317-TC1612 r < 1,2 mm Schraube für Unterlage FS2068 (SW 3,5) Fähnchenschlüssel FS2146 (Torx 6IP) FS2146 (Torx 6IP) FS1490 (Torx 7IP) FS1490 (Torx 7IP) FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Walter Turn Drehwerkzeuge - Innenbearbeitung A 215
