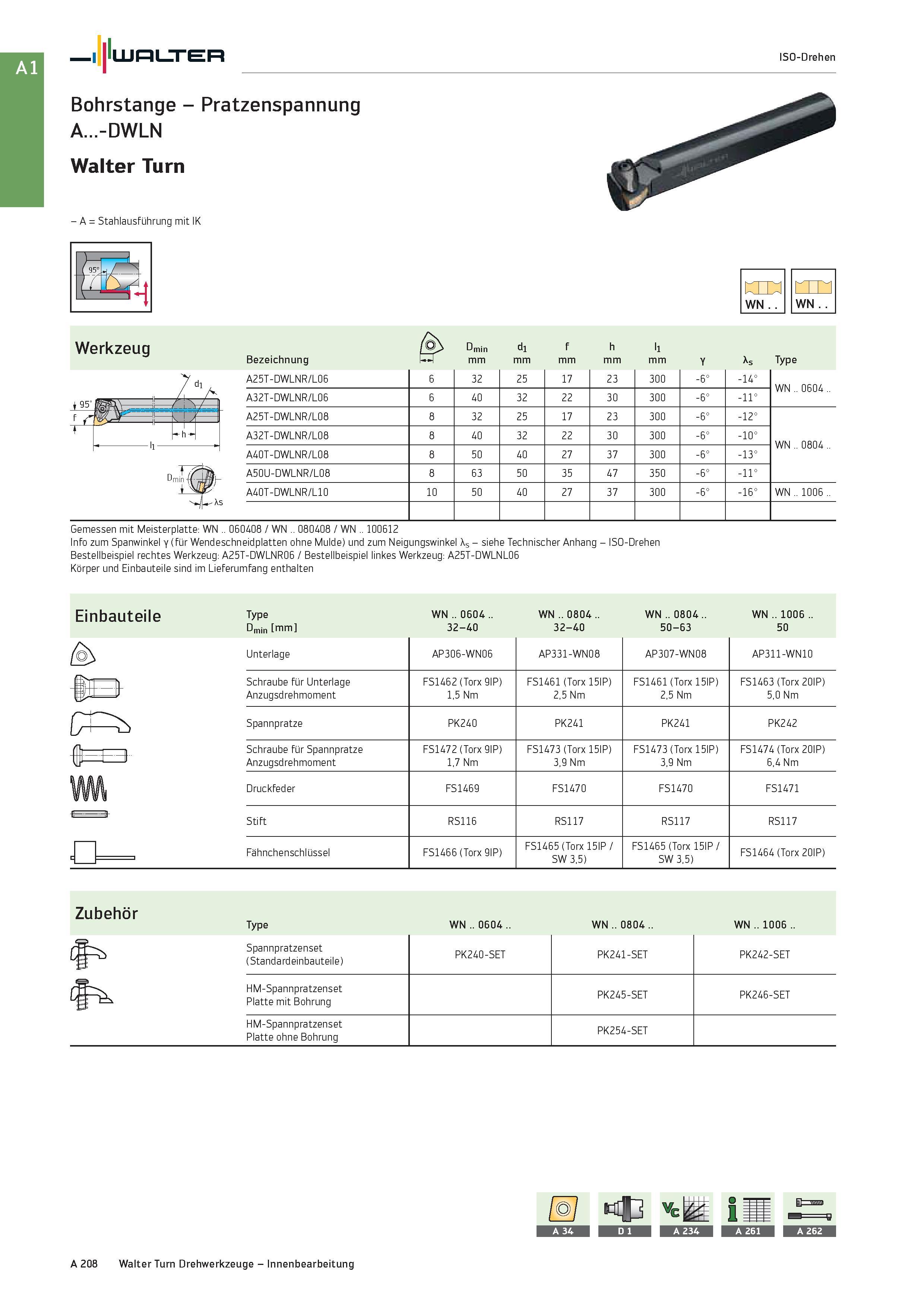

224 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A208 |
|||||
Каталог WALTER 2016 Общий Инструмента и оснастки Стр. A208 0224 DEU Lab2u Walter ISO-Drehen Bohrstange - Pratzenspannung A...-DWLN Walter Turn - A = Stahlausführung mit IK WN WN Werkzeug -ö in mi D f h l1 Bezeichnung mm Y As Type A25T-DWLNR/L06 6 32 25 17 23 300 -6° -14° WN 0604 .. A32T-DWLNR/L06 6 40 32 22 30 300 -6° -11° A25T-DWLNR/L08 8 32 25 17 23 300 -6° -12° A32T-DWLNR/L08 8 40 32 22 30 300 -6° -10° WN 0804 .. A40T-DWLNR/L08 8 50 40 27 37 300 -6° -13° A50U-DWLNR/L08 8 63 50 35 47 350 -6° -11° A40T-DWLNR/L10 10 50 40 27 37 300 -6° -16° WN 1006 .. Gemessen mit Meisterplatte: WN .. 060408 / WN .. 080408 / WN .. 100612 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: A25T-DWLNR06 / Bestellbeispiel linkes Werkzeug: A25T-DWLNL06 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type WN .. 0604 .. WN .. 0804 .. WN .. 0804 .. WN .. 1006 .. Dmin mm 32-40 32-40 50-63 50 Unterlage AP306-WN06 AP331-WN08 AP307-WN08 AP311-WN10 Schraube für Unterlage Anzugsdrehmoment FS1462 (Torx 9IP) 1,5 Nm FS1461 (Torx 15IP) 2,5 Nm FS1461 (Torx 15IP) 2,5 Nm FS1463 (Torx 20IP) 5,0 Nm Spannpratze PK240 PK241 PK241 PK242 Schraube für Spannpratze Anzugsdrehmoment FS1472 (Torx 9IP) 1,7 Nm FS1473 (Torx 15IP) 3,9 Nm FS1473 (Torx 15IP) 3,9 Nm FS1474 (Torx 20IP) 6,4 Nm Druckfeder FS1469 FS1470 FS1470 FS1471 Stift RS116 RS117 RS117 RS117 Fähnchenschlüssel FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Zubehör Type WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. A 208 Walter Turn Drehwerkzeuge - Innenbearbeitung |
|||||
